电压驻波比

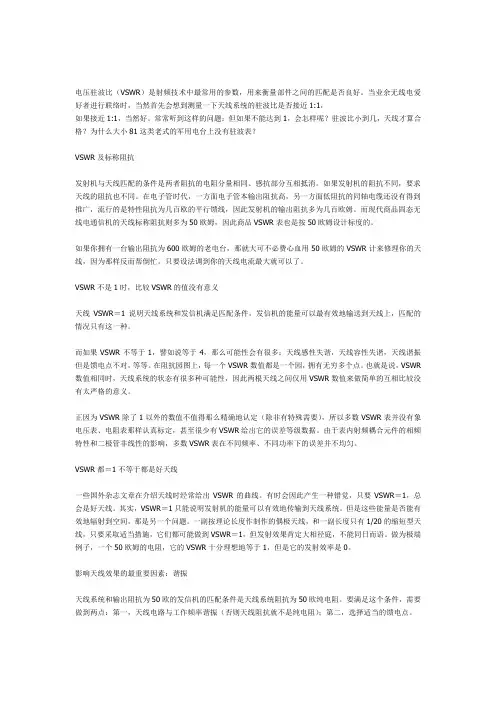

电压驻波比（VSWR）是射频技术中最常用的参数，用来衡量部件之间的匹配是否良好。当业余无线电爱好者进行联络时，当然首先会想到测量一下天线系统的驻波比是否接近1:1，

如果接近1:1，当然好。常常听到这样的问题：但如果不能达到1，会怎样呢？驻波比小到几，天线才算合格？为什么大小81这类老式的军用电台上没有驻波表？

VSWR及标称阻抗

发射机与天线匹配的条件是两者阻抗的电阻分量相同、感抗部分互相抵消。如果发射机的阻抗不同，要求天线的阻抗也不同。在电子管时代，一方面电子管本输出阻抗高，另一方面低阻抗的同轴电缆还没有得到推广，流行的是特性阻抗为几百欧的平行馈线，因此发射机的输出阻抗多为几百欧姆。而现代商品固态无线电通信机的天线标称阻抗则多为50欧姆，因此商品VSWR表也是按50欧姆设计标度的。

如果你拥有一台输出阻抗为600欧姆的老电台，那就大可不必费心血用50欧姆的VSWR计来修理你的天线，因为那样反而帮倒忙。只要设法调到你的天线电流最大就可以了。

VSWR不是1时，比较VSWR的值没有意义

天线VSWR＝1说明天线系统和发信机满足匹配条件，发信机的能量可以最有效地输送到天线上，匹配的情况只有这一种。

而如果VSWR不等于1，譬如说等于4，那么可能性会有很多：天线感性失谐，天线容性失谐，天线谐振但是馈电点不对，等等。在阻抗园图上，每一个VSWR数值都是一个园，拥有无穷多个点。也就是说，VSWR数值相同时，天线系统的状态有很多种可能性，因此两根天线之间仅用VSWR数值来做简单的互相比较没有太严格的意义。

正因为VSWR除了1以外的数值不值得那么精确地认定（除非有特殊需要），所以多数VSWR表并没有象电压表、电阻表那样认真标定，甚至很少有VSWR给出它的误差等级数据。由于表内射频耦合元件的相频特性和二极管非线性的影响，多数VSWR表在不同频率、不同功率下的误差并不均匀。

VSWR都＝1不等于都是好天线

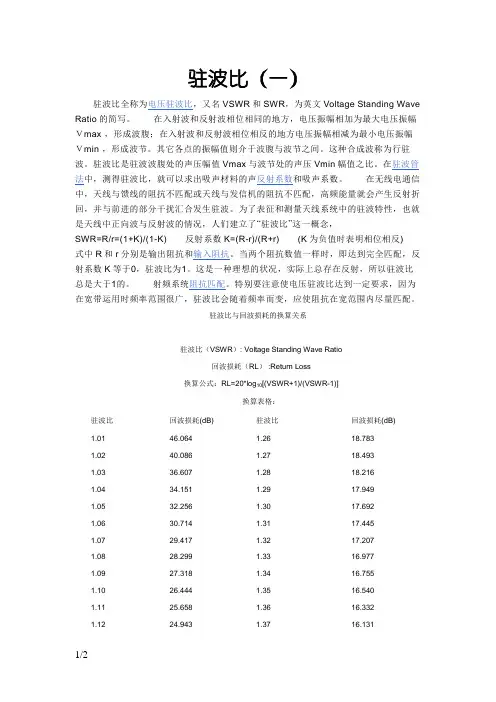

驻波比（一）

驻波比全称为电压驻波比，又名VSWR和SWR，为英文Voltage Standing Wave

Ratio的简写。 在入射波和反射波相位相同的地方，电压振幅相加为最大电压振幅Ｖmax ，形成波腹；在入射波和反射波相位相反的地方电压振幅相减为最小电压振幅Ｖmin ，形成波节。其它各点的振幅值则介于波腹与波节之间。这种合成波称为行驻波。驻波比是驻波波腹处的声压幅值Vmax与波节处的声压Vmin幅值之比。在驻波管法中，测得驻波比，就可以求出吸声材料的声反射系数和吸声系数。

在无线电通信中，天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配，高频能量就会产生反射折回，并与前进的部分干扰汇合发生驻波。为了表征和测量天线系统中的驻波特性，也就是天线中正向波与反射波的情况，人们建立了“驻波比”这一概念，

SWR=R/r=(1+K)/(1-K) 反射系数K=(R-r)/(R+r) (K为负值时表明相位相反)

式中R和r分别是输出阻抗和输入阻抗。当两个阻抗数值一样时，即达到完全匹配，反射系数K等于0，驻波比为1。这是一种理想的状况，实际上总存在反射，所以驻波比总是大于1的。 射频系统阻抗匹配。特别要注意使电压驻波比达到一定要求，因为在宽带运用时频率范围很广，驻波比会随着频率而变，应使阻抗在宽范围内尽量匹配。

驻波比与回波损耗的换算关系

驻波比（VSWR）: Voltage Standing Wave Ratio

回波损耗（RL） :Return Loss

换算公式：RL=20*log10[(VSWR+1)/(VSWR-1)]

换算表格：

驻波比 回波损耗(dB) 驻波比 回波损耗(dB)

1.01 46.064 1.26 18.783

1.02 40.086 1.27 18.493

1.03 36.607 1.28 18.216

1.04 34.151 1.29 17.949

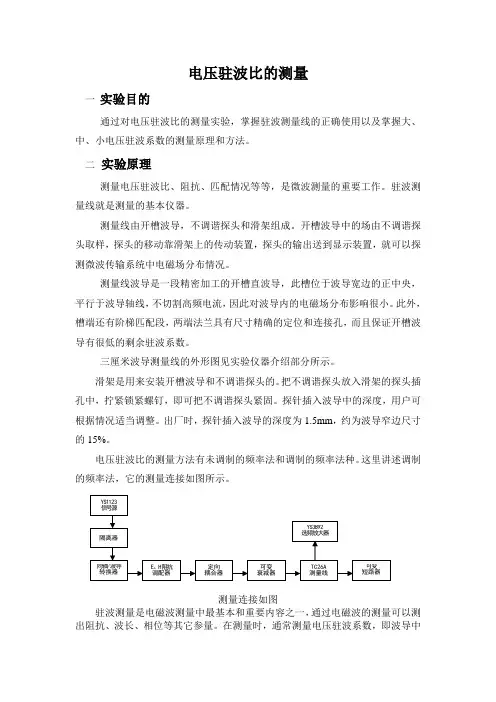

电压驻波比的测量

一 实验目的

通过对电压驻波比的测量实验，掌握驻波测量线的正确使用以及掌握大、中、小电压驻波系数的测量原理和方法。

二 实验原理

测量电压驻波比、阻抗、匹配情况等等，是微波测量的重要工作。驻波测量线就是测量的基本仪器。

测量线由开槽波导，不调谐探头和滑架组成。开槽波导中的场由不调谐探头取样，探头的移动靠滑架上的传动装置，探头的输出送到显示装置，就可以探测微波传输系统中电磁场分布情况。

测量线波导是一段精密加工的开槽直波导，此槽位于波导宽边的正中央，平行于波导轴线，不切割高频电流，因此对波导内的电磁场分布影响很小。此外，槽端还有阶梯匹配段，两端法兰具有尺寸精确的定位和连接孔，而且保证开槽波导有很低的剩余驻波系数。

三厘米波导测量线的外形图见实验仪器介绍部分所示。

滑架是用来安装开槽波导和不调谐探头的。把不调谐探头放入滑架的探头插孔中，拧紧锁紧螺钉，即可把不调谐探头紧固。探针插入波导中的深度，用户可根据情况适当调整。出厂时，探针插入波导的深度为1.5mm，约为波导窄边尺寸的15%。

电压驻波比的测量方法有未调制的频率法和调制的频率法种。这里讲述调制的频率法，它的测量连接如图所示。

测量连接如图

驻波测量是电磁波测量中最基本和重要内容之一，通过电磁波的测量可以测出阻抗、波长、相位等其它参量。在测量时，通常测量电压驻波系数，即波导中YS1123

信号源

隔离器

同轴/波导 转换器 E、H阻抗

调配器 定向

耦合器 可变 短路器 TC26A

测量线 可变

衰减器 YS3892 选频放大器 电场最大值1最先值之比，

即 maxminESE

⑴ 小驻波比（1.05

这时,驻波的最大值和最小值相差不大，且不尖锐，不易测准，为了提高准确度，可移动探针到几个波腹点和波节点记录数据，然后取平均值再进行计算。

若驻波波腹点和节点处读数分别为Imax，Imin则电压驻波系数为

⑵ 中驻波比（1.5

此时，只须测一个驻波波腹和一个驻波波节，即直接读出Imax，Imin

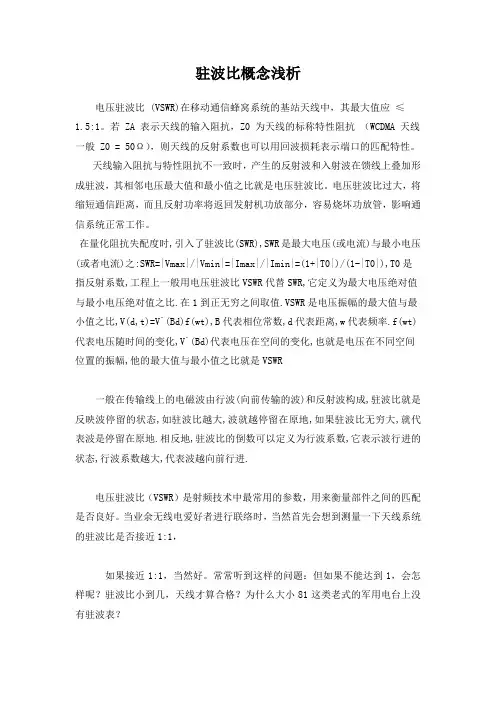

驻波比概念浅析

电压驻波比 (VSWR)在移动通信蜂窝系统的基站天线中，其最大值应 ≤

1.5:1。若 ZA 表示天线的输入阻抗，Z0 为天线的标称特性阻抗 （WCDMA 天线一般 Z0 = 50Ω），则天线的反射系数也可以用回波损耗表示端口的匹配特性。

天线输入阻抗与特性阻抗不一致时，产生的反射波和入射波在馈线上叠加形

成驻波，其相邻电压最大值和最小值之比就是电压驻波比。电压驻波比过大，将

缩短通信距离，而且反射功率将返回发射机功放部分，容易烧坏功放管，影响通

信系统正常工作。

在量化阻抗失配度时,引入了驻波比(SWR),SWR是最大电压(或电流)与最小电压

(或者电流)之:SWR=|Vmax|/|Vmin|=|Imax|/|Imin|=(1+|T0|)/(1-|T0|),T0是

指反射系数,工程上一般用电压驻波比VSWR代替SWR,它定义为最大电压绝对值

与最小电压绝对值之比.在1到正无穷之间取值.VSWR是电压振幅的最大值与最

小值之比,V(d,t)=V`(Bd)f(wt),B代表相位常数,d代表距离,w代表频率.f(wt)

代表电压随时间的变化,V`(Bd)代表电压在空间的变化,也就是电压在不同空间

位置的振幅,他的最大值与最小值之比就是VSWR

一般在传输线上的电磁波由行波(向前传输的波)和反射波构成,驻波比就是反映波停留的状态,如驻波比越大,波就越停留在原地,如果驻波比无穷大,就代表波是停留在原地.相反地,驻波比的倒数可以定义为行波系数,它表示波行进的状态,行波系数越大,代表波越向前行进.

电压驻波比（VSWR）是射频技术中最常用的参数，用来衡量部件之间的匹配是否良好。当业余无线电爱好者进行联络时，当然首先会想到测量一下天线系统的驻波比是否接近1:1，

如果接近1:1，当然好。常常听到这样的问题：但如果不能达到1，会怎样呢？驻波比小到几，天线才算合格？为什么大小81这类老式的军用电台上没有驻波表？
