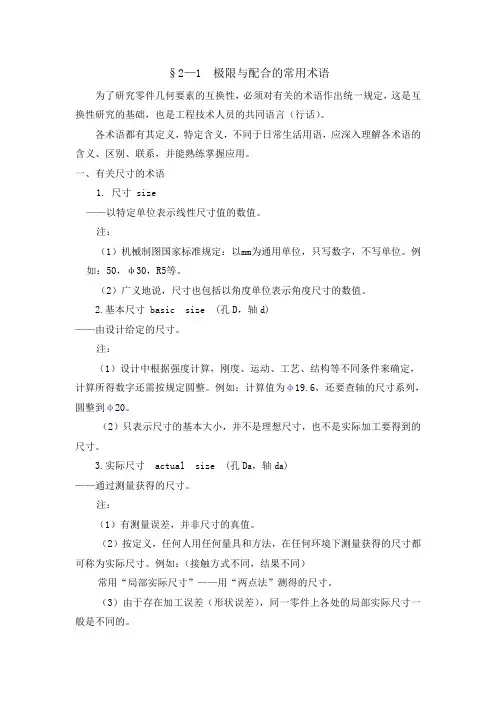

§2—1 极限与配合的常用术语

为了研究零件几何要素的互换性，必须对有关的术语作出统一规定，这是互换性研究的基础，也是工程技术人员的共同语言（行话）。

各术语都有其定义，特定含义，不同于日常生活用语，应深入理解各术语的含义、区别、联系，并能熟练掌握应用。

一、有关尺寸的术语

1. 尺寸 size

——以特定单位表示线性尺寸值的数值。

注：

（1）机械制图国家标准规定：以mm为通用单位，只写数字，不写单位。例如：50，φ30，R5等。

（2）广义地说，尺寸也包括以角度单位表示角度尺寸的数值。

2.基本尺寸 basic size (孔D，轴d)

——由设计给定的尺寸。

注：

（1）设计中根据强度计算，刚度、运动、工艺、结构等不同条件来确定，计算所得数字还需按规定圆整。例如：计算值为φ19.6，还要查轴的尺寸系列，圆整到φ20。

（2）只表示尺寸的基本大小，并不是理想尺寸，也不是实际加工要得到的尺寸。

3.实际尺寸 actual size (孔Da，轴da)

——通过测量获得的尺寸。

注：

（1）有测量误差，并非尺寸的真值。

（2）按定义，任何人用任何量具和方法，在任何环境下测量获得的尺寸都可称为实际尺寸。例如：（接触方式不同，结果不同）

常用“局部实际尺寸”——用“两点法”测得的尺寸。

（3）由于存在加工误差（形状误差），同一零件上各处的局部实际尺寸一般是不同的。 4.极限尺寸 limits of size (Dmax，Dmin，dmax，dmin)

——允许尺寸变化的两个极限值。

注：

（1）常用最大极限尺寸，最小极限尺寸。

（2）是以基本尺寸为基数确定的。

（3）一般，完工后零件的合格条件为：

Dmax ＞ Da ＞ Dmin dmax ＞ da ＞ dmin

5. 最大实体状态和最大实体尺寸

maximun material condition and maximun material size（MMC，MMS）

绪论作业题

填空题

• (1) 实行专业化协作生产必须采用___互换性 _原则。

• (2) 互换性表现为对产品零部件在装配过程中的要求是：装配前___不需挑选_，装配中_不需修配__，装配后__符合工作要求__。

• (3) 影响零件互换的几何参数是_尺寸_误差、_位置_误差、_形状_误差和表面粗糙度。

• (4) 从零件的功能看，不必要求同一规格零件的几何参数加工的_完全一致_，只要求其在某一规定范围内变动，该允许变动的范围叫做_公差_。

选择题

• (1) 本课程研究的是零件( B )方面的互换性。

• A.物理性能 B.几何参数

• C.化学性能 D.尺寸

• (2) 不完全互换一般用于( A C )的零部件，适合于部分场合。

• A.生产批量大、装配精度高 B.生产批量大、装配精度低

• C.生产批量小、装配精度高 D.生产批量小、装配精度低

• (3) 标准按不同的级别颁发。我国标准JB为( B )标准。

• A.国家标准 B.专业标准

• C.地方标准 D.企业标准

• (4) 为使零件的( B )具有互换性，必须把零件的加工误差控制在给定的范围内。

• A.尺寸 B.形状

• C.表面粗糙度 D.几何参数

判断题

• (1) 互换性要求零件按一个指定的尺寸制造。 ( X )

• (2) 完全互换的装配效率必高于不完全互换。 ( V )

• (3) 当零部件的装配精度要求很高时，宜采用不完全互换生产。 ( V )

• (4) 有了公差标准，就能保证零件具有互换性。 ( X )

简答题

• (1) 什么叫互换性？互换性的分类有哪些？

《互换性与测量技术基础》作业

广陵学院机械81103班 姓名 学号

第一章 绪 论

一、单项选择题

1、保证互换性生产的基础是（ ）

A、大量生产 B、现代化 C、标准化 D、检测技术

2、国标中优先数系采用的数列是（ ）

A、任一等差数列 B、任一等比数列

C、十进制等比数列 D、阶梯等差数列

3、优先数系R10的公比为（ ）

A、1.40 B、1.25 C、2.50 D、1.60

4、当零件装配或更换时，事前不需要任何选择、调整或辅助加工，就能装配到机器上，并能满足预定的使用要求，这样的零部件属于（ ）

A、完全互换 B、不完全互换 C、有限互换 D、不具互换

5、凡装配时需要进行选择或调整的，属于（ ）

A、完全互换 B、不完全互换 C、不具互换 D、调整互换

二、填空题

1、从使用要求考虑，不必把零件的几何要素制造得“完全一致”，只要求在某一规定范围内变动。该允许的变动范围叫做 。

2、标准是标准化活动的成果，是实现 生产的前提。

3、优先数系R5系列每逢 项，数值增至10倍。

4、国标《优先数和优先数系》采用 进制等比数列作为优先数系。

5、互换性按互换 可以分为完全互换和不完全互换两类。

6、1.6为优先数系 系列的公比。

7、派生系列R10/3是指在R10系列中，每逢 项取值构成的优先数系。

三、简答题

1、设首项为100，按基本系列R5确定其后五项的优先数。

2、设首项为10，按派生系列10/3R确定其后三项的优先数。

第二章 孔、轴极限与配合

思考题与习题答案

2-1题

解：

（1）由题已知

mm039.0ES mm002.0es

0mmEI mm002.0ei

又由

DDESup ddupes

DDEIlow ddlowei

mm50dD

∴50.039mmDESDup mm002.50desdup

50mmDEIDlow mm977.49deidlow

由极限偏差作公差图，如图：

Φ45

（2）mm062.0mm023.0039.0ei-ESdDXlowupmax

mm002.0mm002.00es-ESdDYuplowmax

∴该配合为过渡配合

2-2题

已知：公称尺寸150mm，090.0Xmaxmm，018.0Xminmm

求： 此配合

解： ①没有特殊要求，取基孔制

②根据公式shminmaxfTTX-XT

得072.0018.0090.0TTshmm

查表2-1可知，公称尺寸为150时，0.040IT7,025.0IT6mm

高精度等级时，孔应比轴低一级。所以取孔为IT7，轴为IT6，

由于是基孔制，则0EI,根据EI-ESTh，

则0.04000.040EITEShmm

③确定轴的基本偏差

因为es-EIXmin，所以初步得到轴的基本偏差018.0Xesminmm

查表2-3可知，当公称尺寸为150mm时，轴的基本偏差为g时，014.0es，与初步得到轴的基本偏差较为接近。根据eiesTs，可得
