电烙铁安全使用规范

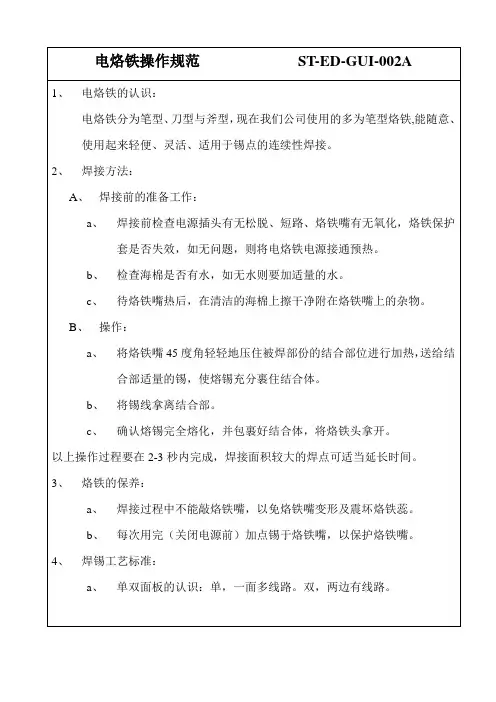

电烙铁操作规范 ST-ED-GUI-002A

1、 电烙铁的认识：

电烙铁分为笔型、刀型与斧型，现在我们公司使用的多为笔型烙铁,能随意、使用起来轻便、灵活、适用于锡点的连续性焊接。

2、 焊接方法：

A、 焊接前的准备工作：

a、 焊接前检查电源插头有无松脱、短路、烙铁嘴有无氧化，烙铁保护套是否失效，如无问题，则将电烙铁电源接通预热。

b、 检查海棉是否有水，如无水则要加适量的水。

c、 待烙铁嘴热后，在清洁的海棉上擦干净附在烙铁嘴上的杂物。

B、 操作：

a、 将烙铁嘴45度角轻轻地压住被焊部份的结合部位进行加热，送给结合部适量的锡，使熔锡充分裹住结合体。

b、 将锡线拿离结合部。

c、 确认熔锡完全熔化，并包裹好结合体，将烙铁头拿开。

以上操作过程要在2-3秒内完成，焊接面积较大的焊点可适当延长时间。

3、 烙铁的保养：

a、 焊接过程中不能敲烙铁嘴，以免烙铁嘴变形及震坏烙铁蕊。

b、 每次用完（关闭电源前）加点锡于烙铁嘴，以保护烙铁嘴。

4、 焊锡工艺标准：

a、 单双面板的认识：单，一面多线路。双，两边有线路。

b、 钢片：有功能钢片和无功能钢片。钢片的好坏直接关系到上锡是否良好。

c、 金手指：按制类、插入类、接触片。

d、 线路：如线路板上有轻微的针钢、花痕、露出金属。损伤：如没有超出横切面宽度的20%，可最低限度接受。

e、 离层：纤维板如岩层发生变化一样，层与层之间分离，严重的导致线路断裂。

5、 工艺接受与否的判决：

A、过锡前的脚长：

完美

a、 零件脚的排法跟线路方向一样。

b、 板面/底的零件脚长度由0.8mm至1.5mm可接受。

可接受

a、 线路与零件脚间有保持距离。

b、 脚的长度可以不超过1.5mm，脚的倾斜不少于45度。

不接受

a、 没有露脚。

b、 脚长超过1.5mm。

c、 脚与线路间的距离不足够，过锡后会造成潜伏性短路。

B、 过锡后脚长：

恒温电烙铁操作方法及使用说明

恒温电烙铁是一种常见的电子焊接工具，广泛应用于电子制造、维修以及DIY等领域。本文将介绍恒温电烙铁的操作方法及使用说明，以帮助用户正确使用该工具，提高工作效率和安全性。

一、恒温电烙铁的基本结构

恒温电烙铁主要由以下几个部分组成：

1. 锡融化区：用于加热焊接区域的金属头部。通常采用耐高温的陶瓷材料制成。

2. 控温装置：用于控制电烙铁工作温度的关键部分。控温装置通过传感器监测电烙铁头的温度，并根据设定的温度值调节加热元件的功率，维持设定温度稳定。

3. 电源开关：用于控制电烙铁的通电与断电。

二、恒温电烙铁的操作方法

1. 准备工作： 首先，确保使用恒温电烙铁的工作区域通风良好，以减少有害气体对人体的影响。

其次，检查电烙铁头是否安装牢固，无松动或损坏现象。

最后，将电烙铁插入电源插座，并打开电源开关。

2. 设置工作温度：

使用者可根据不同焊接材料的要求，选择适当的温度。一般来说，常见的焊接温度在300℃至400℃之间。

在电烙铁达到工作温度之前，使用者可以根据实际需要进行其他准备工作。

3. 加热时间：

恒温电烙铁具有较快的加热速度，通常在几分钟之内即可达到设定温度。在等待过程中，使用者可以预处理焊接材料，如清除氧化层或涂抹焊接膏等。

4. 执行焊接操作： 将电烙铁头与焊接物件接触，轻轻按压并保持一段时间，直到焊料融化。同时，使用者可以适度添加适量的焊料，以确保连接牢固。

需要注意的是，焊接时要保持焊接区域集中供热，以减少对其他部位的影响。

5. 焊接完毕：

在焊接完成后，将电烙铁头从焊接区域移开，并将电源开关关闭。

三、恒温电烙铁的使用注意事项

1. 安全使用：

在使用恒温电烙铁时，务必戴好耐高温手套，以防手部烫伤。

在使用结束后，应将电烙铁垂直放置在防烫支架上，待其冷却后再进行移动和收纳。

2. 清洁维护： 在使用过程中，电烙铁头会沾染焊渣或焊料残留物，因此需要定期清洁，以保持其良好的工作状态。

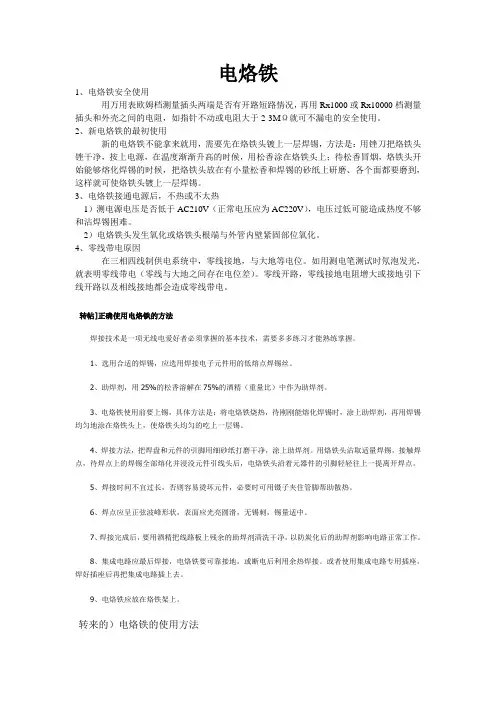

电烙铁

1、电烙铁安全使用

用万用表欧姆档测量插头两端是否有开路短路情况，再用Rx1000或Rx10000档测量插头和外壳之间的电阻，如指针不动或电阻大于2-3MΩ就可不漏电的安全使用。

2、新电烙铁的最初使用

新的电烙铁不能拿来就用，需要先在烙铁头镀上一层焊锡，方法是：用锉刀把烙铁头锉干净，按上电源，在温度渐渐升高的时候，用松香涂在烙铁头上；待松香冒烟，烙铁头开始能够熔化焊锡的时候，把烙铁头放在有小量松香和焊锡的砂纸上研磨、各个面都要磨到，这样就可使烙铁头镀上一层焊锡。

3、电烙铁接通电源后，不热或不太热

1）测电源电压是否低于AC210V（正常电压应为AC220V），电压过低可能造成热度不够和沾焊锡困难。

2）电烙铁头发生氧化或烙铁头根端与外管内壁紧固部位氧化。

4、零线带电原因

在三相四线制供电系统中，零线接地，与大地等电位。如用测电笔测试时氖泡发光，就表明零线带电（零线与大地之间存在电位差）。零线开路，零线接地电阻增大或接地引下线开路以及相线接地都会造成零线带电。

转帖]正确使用电烙铁的方法

焊接技术是一项无线电爱好者必须掌握的基本技术，需要多多练习才能熟练掌握。

1、选用合适的焊锡，应选用焊接电子元件用的低熔点焊锡丝。

2、助焊剂，用25%的松香溶解在75%的酒精（重量比）中作为助焊剂。

3、电烙铁使用前要上锡，具体方法是：将电烙铁烧热，待刚刚能熔化焊锡时，涂上助焊剂，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀的吃上一层锡。

4、焊接方法，把焊盘和元件的引脚用细砂纸打磨干净，涂上助焊剂。用烙铁头沾取适量焊锡，接触焊点，待焊点上的焊锡全部熔化并浸没元件引线头后，电烙铁头沿着元器件的引脚轻轻往上一提离开焊点。

5、焊接时间不宜过长，否则容易烫坏元件，必要时可用镊子夹住管脚帮助散热。

6、焊点应呈正弦波峰形状，表面应光亮圆滑，无锡刺，锡量适中。

电烙铁执行标准

电烙铁是一种常用的焊接工具，主要用于焊接电子元件、电路板和电缆等。为了保证电烙铁的质量和安全使用，有一些相关的执行标准需要遵守。下面是一些可以参考的电烙铁执行标准。

1. GB/T 11251-2009 电焊设备和焊接材料术语

该标准规定了与电焊设备和焊接材料相关的术语和定义。对于电烙铁，该标准可以提供一些术语的解释，以便更好地理解电烙铁的相关技术参数和性能要求。

2. GB/T 12647.7-2008 集成电路卡上电子组件焊接规范 部分7：手工焊接

该标准主要适用于手工焊接，其中包括使用电烙铁进行焊接的情况。标准规定了手工焊接操作的基本要求和工艺流程，包括焊锡的型号和要求、焊接温度、焊接时间以及焊接过程中的检验要求等。此标准对手工焊接中使用的电烙铁焊接工艺有具体规定，并提供了一些技术指导，以确保焊接质量和电烙铁的安全使用。

3. IEC 60335-2-45 家用和类似用途电器的安全 第2部分-45：特殊要求用于电烙铁和类似设备

该标准是国际电工委员会（IEC）制定的标准，规定了用于家用和类似用途的电烙铁和类似设备的安全要求。标准涵盖了电烙铁的各个方面，如电气安全、机械安全、防火安全等，并对电烙铁的设计、制造以及使用时的注意事项做出了详细规定。该标准可以用来指导电烙铁的设计和生产，并确保其在使用过程中的安全性。

4. ANSI/UL 499 家用电烙铁及类似设备

该标准是美国国家标准学会（ANSI）和美国安全实验室（UL）联合制定的标准，适用于家用电烙铁及类似设备的安全要求。标准规定了电烙铁的电气和机械安全要求，包括电烙铁的绝缘、温度控制、功率、使用寿命等方面的规定。该标准可用于指导电烙铁的设计、制造和测试，以确保其符合安全标准。

5. DIN EN 60335-2-45 家和类似用途电器的安全 第2部分：特殊要求用于电烙铁和类似设备

该标准是欧洲标准化组织（CENELEC）制定的标准，用于指导家用和类似用途的电烙铁和类似设备的安全性要求。标准包括了电烙铁的电气安全、机械安全、热安全等方面的规定，旨在确保电烙铁的设计、制造和使用过程中的安全性。这也可以作为制定国内电烙铁的相关标准的参考。
