绝热工程规范

1•总则

1.1目的

本工程规范的目的是确定设备、管道和仪表的绝热形式、材料厚度及绝热用附件等。

1.2范围

本工程范闱仅适用煤干饰工程的设备、管道和仪表的绝热，温度范闱为-20-200°C （指 操作温度）。

2. 遵循的标准与规范

GB 50264 《工业设备及管道绝热工程设计规范》

GB/T 4272 《设备及管道保温技术通则》

GB/T 8175 《设备及管道保温设计导则》

GB/T 11790 《设备及管道保冷技术通则》

GB/T 15586 《设备及管道保冷技术导则》

GB/T 8174 《设备及管道保温效果的测试与分析》

GB/T 11835 《绝热用岩棉、矿渣及其制品》

GBJ 126 《工业设备及管道绝热工程施工及验收规范》

注：如果没有特别说明，以上所采用的标准应是最新版的。

3. 4防烫保温设计

外表面操作温度（正常）t$60°C而又不要求保温时，对下列范围内的设备和管道应 进行防烫保温：

距地面或工作平台面高度＜2. 1 m： 3.设计原则和基础

3. 1

益、 设计原则

绝热设计应符合减少散热损失、节约能源、满足工艺要求、保持生产能力、提高经济效 改善工作环境、防止烫伤等基本原则。

气彖条件

多年平均气温

极端最高气温

极端最低气温

最热月平均气温

最冷月平均气温

夏季平均气温

平均风速 8・4°C

38. 9°C

-29 °C

23. 6°C

-9. 5 °C

22. 4°C

m/ s

66%

3. 3

3. 3. 1

3. 3.2

3. 3. 3

3. 3.4

3. 3. 5

3. 3.6 2. 1

多年平均相对湿度

保温设计

外表面操作温度

外表面操作温度'

操作温度（正常）t$200°C,对泵进行保温。

下列元件不保温。

设备铭牌、检验证明等。

下列元件可以不保温。

按工艺要求规定的法兰和法兰盖；穿过保温层外的附件，如管托、支腿等。

保温分界应在保温管与非保温管、排放管之间的第一个切断阀出11处。 （正常）1^50^,需要减少热损失的设备和管道。 （正常）tV50°C,因工艺原因需要保温的设备和管道。 工作台边缘与热表面的距离vo・75m.

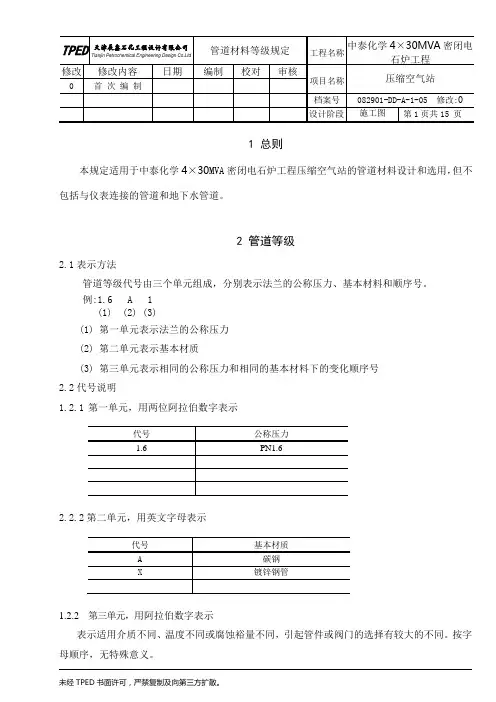

TPED 天津辰鑫石化工程设计有限公司

Tianjin Petrochemical Engineering Design Co.Ltd 管道材料等级规定 工程名称 中泰化学4×30MVA密闭电石炉工程

修改 修改内容 日期 编制 校对 审核

项目名称 压缩空气站 0 首 次 编 制

档案号 082901-DD-A-1-05 修改:0

设计阶段 施工图

第1页共15 页

未经TPED书面许可，严禁复制及向第三方扩散。 1 总则

本规定适用于中泰化学4×30MVA密闭电石炉工程压缩空气站的管道材料设计和选用，但不包括与仪表连接的管道和地下水管道。

2 管道等级

2.1表示方法

管道等级代号由三个单元组成，分别表示法兰的公称压力、基本材料和顺序号。

例:1.6 A 1

(1) (2) (3)

(1) 第一单元表示法兰的公称压力

(2) 第二单元表示基本材质

(3) 第三单元表示相同的公称压力和相同的基本材料下的变化顺序号

2.2代号说明

1.2.1 第一单元，用两位阿拉伯数字表示

2.2.2第二单元，用英文字母表示

1.2.2 第三单元，用阿拉伯数字表示

表示适用介质不同、温度不同或腐蚀裕量不同，引起管件或阀门的选择有较大的不同。按字母顺序，无特殊意义。 代号 公称压力

1.6 PN1.6

代号 基本材质

A 碳钢

X 镀锌钢管

TPED 082901-DD-A-1-05 0 管 道 材 料 等 级 规 定 第 2 页 共 15 页

未经TPED书面许可，严禁复制及向第三方扩散。 3一般规定

3.1管道连接

3.1.1工艺管道除安装、维护、检修必须拆卸处外，管道采用焊接连接。

3.1.2公称直径≤DN40的管道采用承插焊连接，公称直径≥DN50的管道采用对焊连接。

3.2管道分支

3.2.1主管≤DN40时，支管连接均采用锻钢制三通管件。

3.2.2主管≥DN50时，支管的形式可采用支管开口焊和开口补强、对焊三通或单头管箍等，详见分支表。

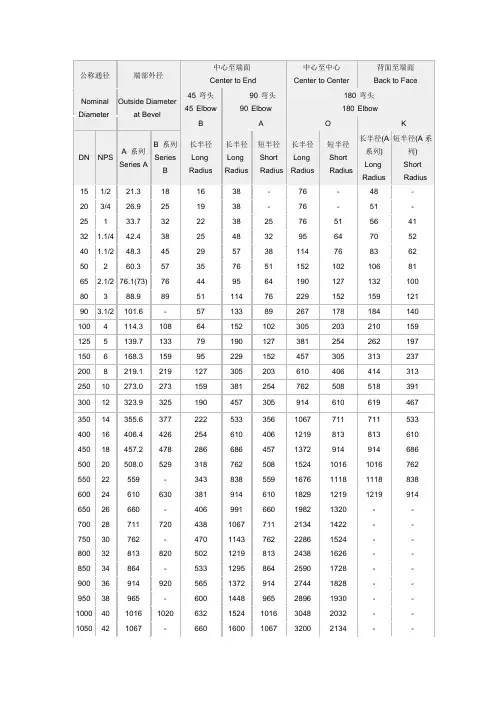

公称通径

Nominal

Diameter 端部外径

Outside Diameter

at Bevel 中心至端面

Center to End 中心至中心

Center to Center 背面至端面

Back to Face

45°弯头

45°Elbow 90°弯头

90°Elbow 180°弯头

180°Elbow

B A O K

DN NPS A 系列

Series A B 系列

Series

B 长半径

Long

Radius 长半径

Long

Radius 短半径

Short

Radius 长半径

Long

Radius 短半径

Short

Radius 长半径(A系列)

Long

Radius 短半径(A系列)

Short

Radius

15 1/2 21.3 18 16 38 - 76 - 48 -

20 3/4 26.9 25 19 38 - 76 - 51 -

25 1 33.7 32 22 38 25 76 51 56 41

32 1.1/4 42.4 38 25 48 32 95 64 70 52

40 1.1/2 48.3 45 29 57 38 114 76 83 62

50 2 60.3 57 35 76 51 152 102 106 81

65 2.1/2 76.1(73) 76 44 95 64 190 127 132 100

80 3 88.9 89 51 114 76 229 152 159 121

90 3.1/2 101.6 - 57 133 89 267 178 184 140

100 4 114.3 108 64 152 102 305 203 210 159

125 5 139.7 133 79 190 127 381 254 262 197

150 6 168.3 159 95 229 152 457 305 313 237

焊接钢管规格尺寸表标准

一、焊接钢管规格有如下几种m(1/8in),8mm(1/4in),10mm(3/8in),15mm(1/2in),20mm(3/4in),25mm(1in),32mm(1-1/4in),40mm(1-1/2in),50mm(2In),65mm(2-1/2in),80mm(3in),100mm(4in),125mm(5in),150mm(6in).【GB3091-82】

冷轧表面比较光亮，比较美观，但价格略高。一般为厚度3mm以下的板材，市场常见规格为 1219mm宽，2438mm长。

热轧表面为工业用板，退火酸洗后没有进一步加工，板面类似于铝合金的颜色。一般厚度为3mm以上，市场常见规格为

1500mm宽，6000mm长。

二、国家标准:

标准号 描述

GB12459 钢制对焊无缝管件

GB/T13401 钢板制对焊管件

GB/T14383 锻钢制承插焊管件

GB/T14626 锻钢制螺纹管件

GB9112-9131 钢制管法兰、法兰盖及法兰用垫片

中石化标准: 标准号 描述

SH3406 石油化工钢制管法兰

SH3408 钢制对焊无缝管件

SH3409 锻钢制承插焊管件

SH3410 钢板制对焊管件

化工标准:

标准号 描述

HGJ514 碳钢、低合金钢无缝对焊管件

HGJ528 钢制有缝对焊管件

HGJ10 锻钢制承插焊管件

HGJ529 锻钢制承插焊、螺纹和对焊接管台

HGJ-44-76-91 钢制管法兰、垫片、紧固件

HG20592-****5 钢制管法兰、垫片、紧固件

中石油标准:

标准号 描述

SY/T0510-**** 钢制对焊管件

SY5257-91 钢制弯管

电力标准:

标准号 描述 GD87-1101 火电发电厂汽水管道零件及部件典型设计手册

DL/T515 电站弯管

美国标准:

标准号 描述

ASME/ANSI B16.9 工厂制造的锻钢对焊管件

ASME/ANSI B16.11 承插焊和螺纹锻造管件
