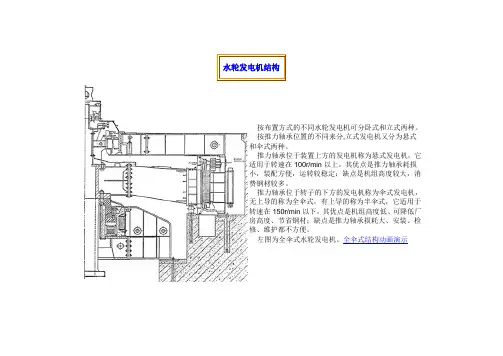

水轮发电机结构
按布置方式的不同水轮发电机可分卧式和立式两种。
按推力轴承位置的不同来分,立式发电机又分为悬式和伞式两种。
推力轴承位于装置上方的发电机称为悬式发电机，它适用于转速在100r/min以上。其优点是推力轴承耗损小，装配方便，运转较稳定；缺点是机组高度较大，消费钢材较多。
推力轴承位于转子的下方的发电机称为伞式发电机，无上导的称为全伞式，有上导的称为半伞式，它适用于转速在150r/min以下。其优点是机组高度低、可降低厂房高度、节省钢材；缺点是推力轴承损耗大、安装、检修、维护都不方便。
左图为全伞式水轮发电机。全伞式结构动画演示 左图为半伞式发电机。 半伞式结构动画演示
半伞式发电机有上导轴承,且推力轴承位于转子的下方。
图中：1-转速信号器 2-永磁机 3-受油器 4-受油器支架 5-上风洞盖板 6-上机架 7-上导轴承 8-转子 9-定子 10-千斤顶 11-空气冷却器 12-定子基础板 13-制动器 14-下风洞盖板 15-主轴 16-推力轴承 17-推力轴承支架
水轮发电机组结构及工作原理培训讲义
目 录
第一章 水轮发电机组概述 ........................................................................................................... 4
一、水轮机的主要类型及适用水头 ......................................................................................... 4
二、水轮发电机组的形式 ....................................................................................................... 12
第二章 水轮机的型号及标称直径 ............................................................................................. 15
一、型号说明 ............................................................................................................................ 15
二、水轮机的型号举例 ........................................................................................................... 16
三、各种水轮机转轮标称直径D1 ......................................................................................... 17
水轮机结构与工作原理
嘿，你知道水轮机不？那可是个神奇的家伙！水轮机就像一个不知疲倦的大力士，默默地为我们的生活贡献着力量。
水轮机的结构那可相当复杂。它有一个巨大的转轮，就像一个超级大的风扇叶片。这个转轮可不一般，它是由坚固的材料制成，能够承受巨大的水流冲击力。转轮上还有很多形状各异的叶片，这些叶片就像是一双双有力的手臂，在水流的推动下不停地转动。水轮机还有一个外壳，就像一个坚固的堡垒，保护着里面的核心部件不受外界的破坏。外壳上有各种管道和阀门，就像人体的血管和关节一样，控制着水流的进出和流向。
水轮机的工作原理也非常有趣。想象一下，当水流从高处冲下来的时候，就像一群奔腾的野马，充满了力量。这些水流冲击到水轮机的转轮上，就像一阵强风推动着风车的叶片一样，使转轮开始转动起来。转轮的转动带动了连接在它上面的轴，轴又通过一系列的齿轮和传动装置，将动力传递给发电机或者其他设备。这就像是一个接力赛，水流把力量传递给转轮，转轮又把力量传递给轴，轴再把力量传递给发电机，最后发电机把水流的能量转化为电能或者其他形式的能量。
水轮机的种类也有很多呢！有反击式水轮机和冲击式水轮机。反击式水轮机就像一个温柔的大力士，它利用水流的压力和动能来推动转轮转动。冲击式水轮机则像一个勇猛的战士，它直接利用水流的冲
击力来推动转轮转动。不同种类的水轮机适用于不同的场合和水流条件，就像不同的工具适用于不同的工作一样。
水轮机的作用可大了！它可以为我们提供清洁的电能，让我们的生活更加便利。它还可以用于灌溉、排水、防洪等方面，为我们的农业和城市建设做出贡献。水轮机就像一个默默无闻的英雄，在我们的生活中发挥着重要的作用。
水轮机的发展也是日新月异。随着科技的不断进步，水轮机的效率越来越高，体积越来越小，性能也越来越稳定。未来的水轮机可能会更加智能化，能够自动调节水流的大小和方向，适应不同的工作环境。这就像我们的手机越来越智能一样，让人充满期待。
直流发电机的工作原理及结构
电机的可逆运行原理
两个定理与两个定则
1、电磁感应定理
在磁场中运动的导体将会感应电势，若磁场、导体和导体的运动方向三者互相垂直，则作用导体中感应的电势大小为： e = B·l·v
符号 物理量 单位
B 磁场的磁感应强度 Wb/m2
v 导体运动速度 米/秒
l 导体有效长度 m
e 感应电势 V
电势的方向用右手定则
2.电磁力定律 载流导体在磁场中将会受到力的作用，若磁场与载流导体互相垂直 (见下图)，作用在导体上的电磁力大小为：f = B·l·i
符号 物理量
单位
i 导体中的电流
A
l 导体有效长度
m
f 电磁力
N
力的方向用左手定则
（一）直流发电机的工作原理
1.直流发电机的原理模型
2.发电机工作原理
a、直流电势产生
用电动机拖动电枢使之逆时针方向恒速转动，线圈边 a b 和 c d 分别切割不同极性磁极下的磁力线，感应产生电动势直流发电机的工作原理就是把电枢线圈中感应产生的交变电动势，靠换向器配合电刷的换向作用，使之从电刷端引出时变为直流电动势因为电刷 A 通过换向片所引出的电动势始终是切割N 极磁力线的线圈边中的电动势。所以电刷 A 始终有正极性，同样道理，电刷 B 始终有负极性。所以电刷端能引出方向不变但大小变化的脉动电动势
