铝合金知识

基本信息铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、机械制造、船舶铝合金及化学工业中已大量应用。

随着近年来科学技术以及工业经济的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随之深入。

铝合金的广泛应用促进了铝合金焊接技术的发展，同时焊接技术的发展又拓展了铝合金的应用领域，因此铝合金的焊接技术正成为研究的热点之一。

纯铝的密度小（ρ=2.7g/cm3），大约是铁的1/3，熔点低（660℃），铝是面心立方结构，故具有很高的塑性（δ:32~40%，ψ:70~90%），易于加工，可制成各种型材、板材。

抗腐蚀性能好；但是纯铝的强度很低，退火状态σb 值约为8kgf/mm2，故不宜作结构材料。

通过长期的生产实践和科学实验，人们逐渐以加入合金元素及运用热处理等方法来强化铝，这就得到了一系列的铝合金。

添加一定元素形成的合金在保持纯铝质轻等优点的同时还能具有较高的强度，σb 值分别可达24～60kgf/mm2。

这样使得其“比强度”（强度与比重的比值σb/ρ）胜过很多合金钢，成为理想的结构材料，广泛用于机械制造、运输机械、动力机械及航空工业等方面，飞机的机身、蒙皮、压气机等常以铝合金制造，以减轻自重。

采用铝合金代替钢板材料的焊接，结构重量可减轻50%以上。

编辑本段物质特性铝合金密度低，但强度比较高，接近或超过优质钢，塑性好，可加工成各种型材，具有优良祥云火炬的导电性、导热性和抗蚀性，工业上广泛使用，使用量仅次于钢。

铝合金按加工方法可以分为形变铝合金和铸造铝合金两大类：变形铝合金能承受压力加工。

可加工成各种形态、规格的铝合金材。

主要用于制造航空器材、建筑用门窗等。

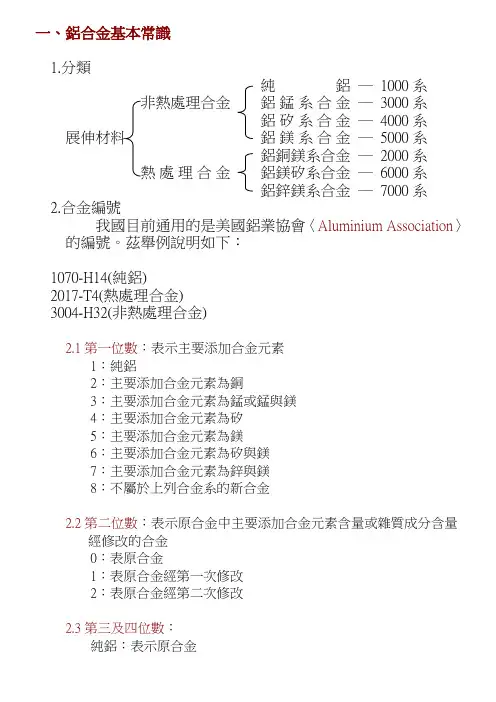

形变铝合金又分为不可热处理强化型铝合金和可热处理强化型铝合金。

不可热处理强化型不能通过热处理来提高机械性能，只能通过冷加工变形来实现强化，它主要包括高纯铝、工业高纯铝、工业纯铝以及防锈铝等。

可热处理强化型铝合金可以通过淬火和时效等热处理手段来提高机械性能，它可分为硬铝、锻铝、超硬铝和特殊铝合金等。

铸造铝合金按化学成分可分为铝硅合金，铝铜合金，铝镁合金，铝锌合金和铝稀土合金，其中铝硅合金又有过共晶硅铝合金，共晶硅铝合金，单共晶硅铝合金，铸造铝合金在铸态下使用。

一些铝合金可以采用热处理获得良好的机械性能，物理性能和抗腐蚀性能。

2008年北京奥运会火炬“祥云”就是铝合金。

编辑本段性能参数纯铝产品来源：地壳中含量最丰富的金属元素，含量高于7%。

铝，原子序数为13，原子量为26.98，原子体积为(立方厘米/摩尔)：10.0，面心立方飞机结构，熔点660℃，密度2.702，地壳中含量（ppm）：82000 。

纯铝分冶炼品和压力加工品两类，前者以化学成份Al表示，后者用汉语拼音LV（铝、工业用的）表示。

各种飞机都以铝合金作为主要结构材料。

飞机上的蒙皮、梁、肋、桁条、隔框和起落架都可以用铝合金制造。

飞机依用途的不同，铝的用量也不一样。

着重于经济效益的民用机因铝合金价格便宜而大量采用，如波音767客机采用的铝合金约占机体结构重量81%。

军用飞机因要求有良好的作战性能而相对地减少铝的用量，如最大飞行速度为马赫数 2.5的F-15高性能战斗机仅使用35.5%铝合金。

有些铝合金有良好的低温性能,在-183～-253[2oc]下不冷脆，可在液氢和液氧环境下工作，它与浓硝酸和偏二甲肼不起化学反应,具有良好的焊接性能,因而是制造液体火箭的好材料。

发射“阿波罗”号飞船的“土星” 5号运载火箭各级的燃料箱、氧化剂箱、箱间段、级间段、尾段和仪器舱都用铝合金制造。

航天飞机的乘员舱、前机身、中机身、后机身、垂尾、襟翼、升降副翼和水平尾翼都是用铝合金制做的。

各种人造地球卫星和空间探测器的主要结构材料也都是铝合金。

编辑本段锻造修伤修伤是铝合金模锻工艺中的重要一环。

由于铝合金在高温下较软，粘性大，流动性差，容易粘模并产生各种表面缺陷(折叠、毛刺、裂纹等)，在进行下一道工序前，必须打磨、修伤，将表面缺陷清除干净，否则在后续工序中缺陷将进一步扩大，甚至引起锻件报废。

修伤用的工具有风动砂轮机、风动小铣刀、电动小铣刀及扁铲等。

修伤前先经腐蚀查清缺陷部位，修伤处要圆滑过渡，其宽度应为深度的5～10倍。

编辑本段压铸特点铝合金压力加工产品分为防锈（LF）、硬质（L Y）、锻造（LD）、超硬（LC）、包覆（LB）、特殊（LT）及钎焊（LQ）等七类。

常用铝合金材料的状态为退火（M焖火）、硬化（Y）、热轧（R）等三种。

压铸的特点压力铸造简称压铸，是一种将熔融合金液倒入压室内，以高速充填钢制模具的型腔，并使合金液在压力下凝固而形成铸件的铸造方法。

压铸区别于其它铸造方法的主要特点是高压和高速。

（1）金属液是在压力下填充型腔的，并在更高的压力下结晶凝固，常见的压力为15—100MPa。

（2）金属液以高速充填型腔，通常在10—50米/秒，有的还可超过80米/秒，（通过内浇口导入型腔的线速度—内浇口速度），因此金属液的充型时间极短，约0.01—0.2秒（须视铸件的大小而不同）内即可填满型腔。

压铸机、压铸合金与压铸模具是压铸生产的三大要素，缺一不可。

所谓压铸工艺就是将这三大要素有机地加以综合运用，使能稳定地有节奏地和高效地生产出外观、内在质量好的、尺寸符合图样或协议规定要求的合格铸件，甚至优质铸件。

压铸的流动性流动性是指合金液体充填铸型的能力。

流动性的大小决定合金能否铸造复杂的铸件。

在铝合金中共晶合金的流动性最好。

影响流动性的因素很多，主要是成分、温度以及合金液体中存在金属氧化物、金属化合物及其他污染物的固相颗粒，但外在的根本因素为浇注温度及浇注压力（俗称浇注压头）的高低。

实际生产中，在合金已确定的情况下，除了强化熔炼工艺（精炼与除渣）外，还必须改善铸型工艺性（砂模透气性、金属型模具排气及温度），并在不影响铸件质量的前提下提高浇注温度，保证合金的流动性。

铝材铝和铝合金经加工成一定形状的材料统称铝材，包括板材、带材、箔材、管材、棒材、线材、型材等。

编辑本段铝合金板材1.铝塑板铝塑板是由经过表面处理并用涂层烤漆的3003铝锰合金、5005铝镁合金板材作为表面，PE塑料作为芯层，高分子粘结膜经过一系列工艺加工复合而成的新型材料。

它既保留了原组成材料（铝合金板、非金属聚乙烯塑料）的主要特性，又克服了原组成材料的不足，进而获得了众多优异的材料性质。

产品特性：艳丽多彩的装饰性、耐候、耐蚀、耐创击、防火、防潮、隔音、隔热、抗震性、质轻、易加工成型、易搬运安装等特性。

铝塑板规格：厚度：3mm、4mm、6mm、8mm宽度：1220mm、1500mm长度：1000mm、2440mm、3000mm、6000mm铝塑板标准尺寸：1220*2440mm铝塑板用途：可应用于幕墙、内外墙、门厅、饭店、商店、会议室等的装饰外，还可用于旧建筑的改建，用作柜台、家具的面层、车辆的内外壁等。

2.铝单板铝单板均与采用世界知名大企业的优质铝合金加工而成，再经表面喷涂美国PPG、或阿克苏PVDF氟碳烤漆精制而成，铝单板主要由面板、加强筋骨，挂耳等组成。

铝单板特点：轻量化，刚性好、强度高、不燃烧性、防火性佳、加工工艺性好、色彩可选性广、装饰效果极佳、易于回收、利于环保。

铝单板应用：建筑幕墙、柱梁、阳台、隔板包饰、室内装饰、广告标志牌、车辆、家具、展台、仪器外壳、地铁海运工具等。

3.铝蜂窝板铝蜂窝板采用复合蜂窝结构，选用优质的3003H24合金铝板或5052AH14高锰合金铝板为基材，与铝合金蜂窝芯材热压复合成型。

铝蜂窝板从面板材质、形状、接缝、安装系统到颜色、表面处理为建筑师提供丰富的选择，能够展示丰富的屋面表现效果，具有卓越的设计自由度。

它是具有施工便捷、综合性能理想、保温效果显著的新型材料，它的卓越性能吸引了人们的眼球。

铝蜂窝板并无标准尺寸，所有板材均根据设计图纸由工厂订制而成，广泛地应用于大厦外墙装饰（特别适用于高层的建筑）内墙天花吊顶、墙壁隔断、房门及保温车厢、广告牌等等领域。

该产品将为我国建材市场注入绿色、环保、节能的鲜活动力。

4.铝蜂窝穿孔吸音吊顶板铝蜂窝穿孔吸音吊顶板的构造结构为穿孔铝合金面板与穿孔背板，依靠优质胶粘剂与铝蜂窝芯直接粘接成铝蜂窝夹层结构，蜂窝芯与面板及背板间贴上一层吸音布。

由于蜂窝铝板内的蜂窝芯分隔成众多的封闭小室，阻止了空气流动，使声波受到阻碍，提高了吸声系数（可达到0.9以上），同时提高了板材自身强度，使单块板材的尺寸可以做到更大，进一步加大了设计自由度。

可以根据室内声学设计，进行不同的穿孔率设计，在一定的范围内控制组合结构的吸音系数，既达到设计效果，又能够合理控制造价。

通过控制穿孔孔径、孔距，并可根据客户使用要求改变穿孔率，最大穿孔率<30%，孔径一般选用∮2.0、∮2.5、∮3.0等规格，背板穿孔要求与面板相同，吸音布采用优质的无纺布等吸声材料。

适用于地铁、影剧院、电台、电视台、纺织厂和躁声超标准的厂房以及体育馆等大型公共建筑的吸声墙板、天花吊顶板。

编辑本段铝合金焊接铝合金材料,强度高和质量轻量。

主要焊接工艺为手工MIG焊和自动MIG焊,其母材、焊丝、保护气体、焊接设备。

母材和焊丝的主要化学成分。

铝合金焊接保护措施1、焊前用机械或化学方法清除工件坡口及周围部分和焊丝表面的氧化物；2、焊接过程中要采用合格的保护气体进行保护；3、在气焊时，采用熔剂，在焊接过程中不断用焊丝挑破熔池表面的氧化膜。

编辑本段熔炼与铸造铝合金的熔炼与浇注是铸造生产中主要环节。

严格控制熔炼与浇铸的全过程，对防止针孔、夹杂、欠铸、裂纹、气孔以及缩松等铸造缺陷起着重要的作用。

由于铝熔体吸收氢倾向大，氧化能力强，易溶解铁，在熔炼与浇铸过程中必须采取简易而又谨慎的预防措施，以获得优质铸件。

1、铝合金炉料配制及质量控制为了熔炼出优质铝熔体，首先应选用合格的原材料。

须对原材料进行科学管理和适当处理，否则就会严重影响合金的质量，生产实践证明，原材料（包括金属材料及辅助材料）控制不严会使铸件成批报废。

（一）原材料必须有合格的化学成分及组织，具体要求如下：入厂的合金锭除分析主要成分及杂质含量外，尚就检查低陪组织及断口。

实践证明，使用了含有严重缩孔、针孔、以及气泡的铝液，就难以获得致密的铸件，甚至会造成整炉、整批的铸件报废。

有人在研究铝硅合金锭对铝合金针孔的影响时发现，用熔融的纯浇铸砂型试块时并不出现针孔，当加入低组织和不合格的铝硅合金锭后，试块针孔严重，且晶粒大。

其原因为材料的遗传性所致。

铝硅系合金和遗传性随着含量的提高面增大，硅量达到7%时，遗传显著。

继续提高硅含量到共晶成分，遗传性又稍减小。

为解决炉料遗传性引起的铸件缺陷，必须选用冶金质量高的铝锭、中间合金及其它炉料。

具体标准如下：（1）断口上不应有针孔、气孔针孔应在三级以内，局部（不超过受检面积的25%）不应超过三级，超过三级者必须采取重熔炼的办法以减少针孔度。
