空调风管系统的现场漏风量测试

冯　学1,刘　泳1,倪美琴2(1.扬州市工业设备安装公司,扬州225002;2.扬州大学水利与建筑工程学院,扬州225000)

摘　要:新规范GB50243-97实施后,要求对风管进行漏风量测试。文章结合大上海时代

广场空调安装工程施工交验时的漏风量测试,总结了切实可行的现场漏风量测试方法。

关键词:风管系统;风压;允许漏风量;测试中图分类号:TU834.3+3 文献标识码:B 文章编号:1002-3607(2001)01-0031-02

大上海时代广场由一座高级商务楼、一座高级

办公楼与多层商场裙楼组成“一裙两塔”整体建筑

物,总建筑面积12.8×104m2,高130m,共30层。办

公楼及裙房商场为中央空调系统,商务楼采用分体

式热泵空调器,中央空调系统的总制冷量为12310

kW,由五台美国产“特灵”离心式水冷制冷机组提

供,采暖由两台美国产CleaverBrooks/CB-100-400

-150HW燃油热水锅炉提供。采用四管制(冷冻供

回水,冷冻/供热供回水)进行分楼层、分区域控制调

节。本工程中,通风空调的风管总展开面积为4.2

×104m2,其中防、排烟系统为8500m2。

空调风管系统(AHU)包括送、回风系统;新风及

预处理新风系统。空调末端装置采用风机盘管、变

风量空调器及定风量变温空调风机。

防、排烟系统(EAF/SEF)中防烟系统主要设置

在楼梯间及消防电梯前室;排烟系统主要设置在地

下停车库、走道等处。

1　漏风量测试的准备工作

1.1　测试范围的确定

中央空调系统主要集中于裙房,采用33台变风

量空调机组各自成单一系统,风管的工作压力一般

为450～500Pa。经与业主及监理商定,结合本工程

特点,确定进行漏风量测试范围如下:(1)地下室车房的排烟系统B2及B3的10个

分部,按比例随机抽检,抽检比例占20%。

(2)AHU/03/02#及AHU/03/05#两个空调子系统,按比例随机抽检,抽查比例占6%。

1.2　测试结果的认可依据由于该工程机电设计图纸文件均采用英国HV2

CA协会标准DW/142-1982《低中高压/速空调金属风管系统要求》规定,见表1。表1　每一等级最大压力下允许的风量泄漏极限(L/s・m2)静压(Pa)A级(低压)B级(中压)静压(Pa)A级(低压)B级(中压)

1000.54(1.94)0.18600/0.58(2.09)

2000.84(3.02)0.28700/0.643001.10(3.96)0.37800/0.69(2.48)4001.32(4.75)0.44900/0.755001.53(5.51)0.51(

1.84)1000/0.80注:(1)P≤500Pa低压,500

1.3.1测试设备的要求

1.3.1.1风机:其风压和风量应选择大于被测定系统规定试验压力及最大允许漏风量的1.2倍。

1.3.1.2其它测试设备的精确度需在以下范围内:(1)测试时的风管指示的固定压力波动±5%;(2)指示的流动速率波动±10%或0.4L/s;(3)测试用计量设备使用用前要经校验,符合性能曲线要求。

1.3.2测试设备(略)

2　测试步骤及过程

2.1　测试装置简图13第1期 冯　学等:空调风管系统的现场漏风量测试

© 1995-2004 Tsinghua Tongfang Optical Disc Co., Ltd. All rights reserved.测试装置见图1。

图1　测试装置简图2.2　测试步骤

2.2.1计算出被测系统的最大允许漏风量。(1)确定被测系统的风管的划分,使分段被测风管的面积控制在200m2以内。(2)根据被测系统的压力要求,查表1,得到该系统的最大允许漏风量γ(L/s・m2)。(3)算出该段风管的允许最大漏风量Q=γ・A(L/s)。(4)根据计算值Q,从节流孔板特性曲线查得

h。

2.2.2根据被测试系统的试验压力值,计算风管测试压力U型管应显示的读数h2。

由公式P=ρgh推算h2值(mm)。考虑本工程

中风管的工作压力一般为400～600Pa,取试验压力

980Pa,即h2取100mm。

2.2.3测试程序见图2。

3　工程实测结果

本工程实测结果见表2。

本工程空调系统风管交验阶段的漏风量测试抽

查,是按照设计图纸文件要求,并依照DW/142

-图2　漏风量测试程序1982的标准图表,测试的原理与步骤均符合

GB50243-97规范要求,而且允许的漏风量的指标小于国家标准要求,并增加了对排烟系统抽查。通

过实践证明,该现场漏风量的测试方法简便实用,是

比较切实可行的一种风管泄漏量的检测方法。〔参考文献〕〔1〕GB50243-97,通风与空调工程施工及验收规范〔S〕.〔2〕DW/142,specificationforsheetmetalductworklow,medianandhighpressure/velocityairsystems〔S〕.1982HVCAPublications.

表2　工程漏风量实测结果系统编 号A(m2)P(Pa)γ(L/s・m2)Q′(ft3/m)h′(in)h1(mm)U型管读数(mm)结论

空调风管系统AHU/03/02#送风段605001.531946.817383合格AHU/03/02#回风段555001.531785.6

14298合格AHU/03/05#送风段794691.4624510.8274135合格AHU/03/05#回风段534691.461634.611787合格防排烟系统EAF/SEF/B2/02#934000.44861.34336合格EAF/SEF/B2/04#906600.621182.46123合格

注:A—测试段风管面积,m2;　P—系统工作压力,Pa;　γ—允许最大漏风量,L/(s・m2); Q’—由Q(L/s)换算而得:Q’=2.119Q (英制:ft3/m) h’—根据节流孔板特性曲线Q’—h’查得,h(mm)=25.4h’(in)(英制)(收稿日期:2000-03-22)23安 装 2001年2月

© 1995-2004 Tsinghua Tongfang Optical Disc Co., Ltd. All rights reserved.

合集下载

空调风管系统漏风量测试工程

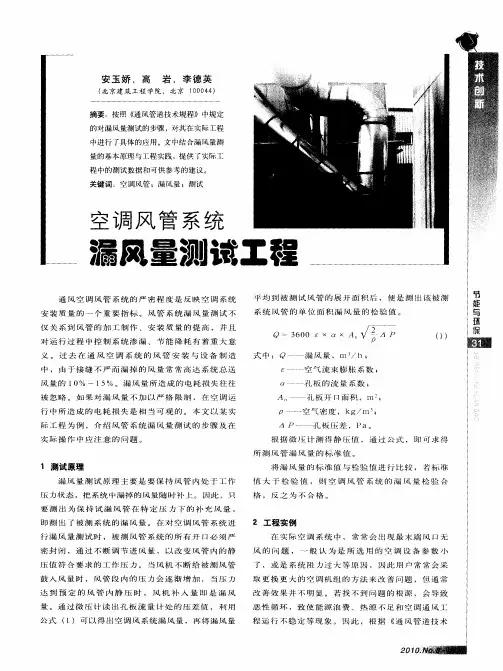

空调风管系统漏风量测试工程

安玉娇，高　岩，李德英　（北京建筑工程学院，北京】０００４－４）　

摘要：按照《通风管道技术规程》中规定　

的对漏风量测试的步骤，对其在实际工程　

中进行了具体的应用。文中结合漏风量测　量的基本原理与工程实践，提供了实际工　

程中的测试数据和可供参考的建议。　

关键词：空调风管；漏风量；测试　

空调风管系统　

漏风量测谴　

通风空调风管系统的严密程度是反映空调系统　装质量的一个重要指标。风管系统漏风量测试不　

关系到风管的加工制作、安装质量的提高，并且　

，运行过程中控制系统渗漏、节能降耗有着重大意　

。过去在通风空调系统的风管安装与设备制造　

，由于接缝不严而漏掉的风量常常高达系统总送　

Ｌ量的ｌ　０％～１　５％。漏风量所造成的电耗损失往往　２忽略。如果对漏风量不加以严格限制，在空调运　

中所造成的电耗损失是相当可观的。本文以某实　工程为例，介绍风管系统漏风量测试的步骤及在　；际操作中应注意的问题。　

测试原理　

漏风量测试原理主要是要保持风管内处于工作　力状态，把系统中漏掉的风量随时补上。因此，只　测出为保持试漏风管在特定压力下的补充风量，　

】测出了被测系统的漏风量。在对空调风管系统进　漏风量测试时，被测风管系统的所有开口必须严　ｊ封闭，通过不断调节进风量，以改变风管内的静　

值符合要求的工作压力。当风机不断给被测风管　

ｌ入风量时，风管段内的压力会逐渐增加，当压力　

ｊ到预定的风管内静压时，风机补入量即是漏风　｝。通过微压计读出孔板流量计处的压差值，利用　

式

（１）可以得出空调风系统漏风量，再将漏风量　表１　２　０　０９Ｄ５２　５风管第一次漏风量测量　产品名称　排烟用防火板风管（２００９Ｄ３２５）　检验项目　漏风量（１　５００Ｐａ时）；　样品规格　ｌ２００×５００×５０００．１５００×６００×１００００　耐压　（风管内静压）（Ｐａ）　ｌｌ２　２０３　４０８　６０５　漏风量　标准值　０．７６　１．１ｌ　１．７５　２．２６　ｆｍ　／ｈ・ｍ　）　检验值　３．Ｏ２　４．１３　６．６４　７．８４　

风管漏风检查标准操作规程

风管漏风检查标准操作规程

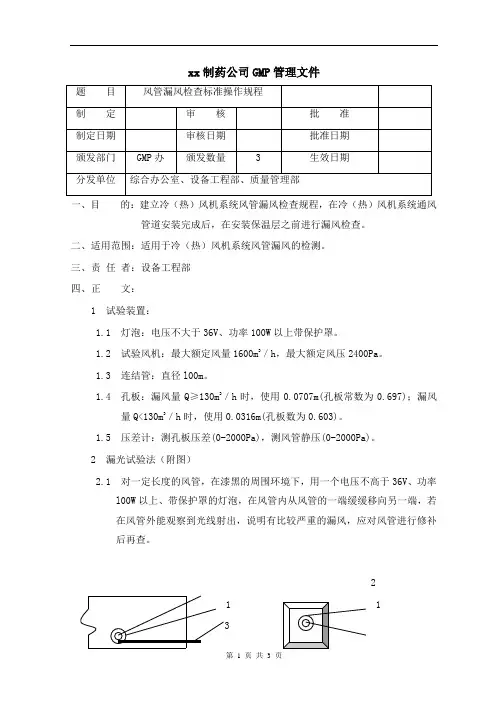

第 1 页 共 3 页 xx制药公司GMP管理文件
