风管漏光、漏风量测试记录

001

110

##璃钢(

方式:风管系统安装后严密性测试记录XX-C4-6426单位(子单位)工程名称XXXXXXXX及综合配套设施工程施工单位XXXX建设有限公司检验批 编号XX-C5-712106003分部/子分部/分项 （系统/子系统）通风与空调/送风系统施工部位1-5层施工依据文件名称及编号通风与空调工程施工方案最小/实际 抽样数量1系统/1系统质量验收依据 文件名称及编号《通风与空调工程施工质量验收规范》GB50243-2002与检测(调试)、验收相关 的设计文件(图)/产品技 空调通风平面布置图KT-02、空调通风设备安装详图KTDY1、空调风系统大样图KT-DY2测试日期年 月 日 至 年 月 日测试方法类别：漏光法/漏风量法/其他：测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商/ 其他要素：无线电对讲机、手电筒、扳手、100W以上低压服明灯风 管 ︵风 道 ︶ 系 统 要 素系统 类别1000000风系统（洁净度级）/00系统工 作压力 1Pa/0Pa/0Pa本系统严密性要求按:000风管 材质 (材料)金属材料:010000非金属或复合材料:0000000000风管横截面形状010风管(配件) 成形连接和 密封方式010000/成型接缝密封方式：管段 间连 接和 密封 方式010000芯管套接/00000接连接 /0000/管段间连接密封方式：检测调试说明:手持移动光源可采用不低于100W带保护罩的低压照明灯,对系统风管的检测,采用分段检测、汇总分析的方法。综合评价结论/备注测试结果符合设计及规范要求施工单位检测调试负责人XX-C4-6426监理（建设）单位施工单位 项目专业监理工程师 （建设单位项目技术负责人）：专业工长专业质检员施工班组长

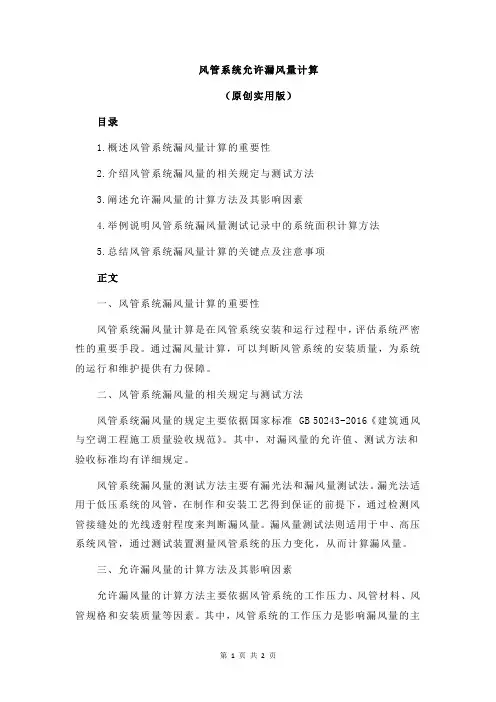

第 1 页 共 2 页 风管系统允许漏风量计算

（原创实用版）

目录

1.概述风管系统漏风量计算的重要性

2.介绍风管系统漏风量的相关规定与测试方法

3.阐述允许漏风量的计算方法及其影响因素

4.举例说明风管系统漏风量测试记录中的系统面积计算方法

5.总结风管系统漏风量计算的关键点及注意事项

正文

一、风管系统漏风量计算的重要性

风管系统漏风量计算是在风管系统安装和运行过程中，评估系统严密性的重要手段。通过漏风量计算，可以判断风管系统的安装质量，为系统的运行和维护提供有力保障。

二、风管系统漏风量的相关规定与测试方法

风管系统漏风量的规定主要依据国家标准 GB 50243-2016《建筑通风与空调工程施工质量验收规范》。其中，对漏风量的允许值、测试方法和验收标准均有详细规定。

风管系统漏风量的测试方法主要有漏光法和漏风量测试法。漏光法适用于低压系统的风管，在制作和安装工艺得到保证的前提下，通过检测风管接缝处的光线透射程度来判断漏风量。漏风量测试法则适用于中、高压系统风管，通过测试装置测量风管系统的压力变化，从而计算漏风量。

三、允许漏风量的计算方法及其影响因素

允许漏风量的计算方法主要依据风管系统的工作压力、风管材料、风管规格和安装质量等因素。其中，风管系统的工作压力是影响漏风量的主 第 2 页 共 2 页 要因素，一般来说，工作压力越高，允许漏风量越小。

四、风管系统漏风量测试记录中的系统面积计算方法

在风管系统漏风量测试记录中，系统面积的计算方法是通过测量风管的长度和宽度，然后乘以风管的截面积得到。例如，对于一个 10 米长的风管，规格为 500x500，共由 8 节 1160mm 长的标准节和 1 节 720mm

长的风管组成，则系统面积为：

系统面积 = 1160mm × 500mm × 8 + 720mm × 500mm = 46400000mm

五、总结

风管系统漏风量计算是评估风管系统安装质量和运行维护的重要手段。通过对漏风量的计算和测试，可以为风管系统的安全运行提供保障。

风管系统的透光法检查及漏风量测试

1、风管系统在安装完毕后进行保温前，应进行透光法检查及漏风量测试（抽测），经确认合格后方可进行保温。

2、风管的严密性须满足设计及有关规程规范的要求：

国标（GB50243）中规定的风管单位面积允许漏风量(m3/h.m2)

系统类别

工作压力 低压系统

中压系统 高压系统

100 2.11

200 3.31

300 4.30

400 5.19

500 6.00 2.00

600 2.25

800 2.71

1000 3.14

1200 3.53

1500 4.08 1.36 1800 1.53

2000 1.64

3、漏光法检测

（1）漏光法检测是应采用光线对小孔的强穿透力，对系统风管严密程度进行检测的方法。

（2）检测应采用具有一定强度的安全光源，光源可采用不低于 100w带保护罩的低压照明灯，或其它低压光源。

（3）系统风管漏光检测时，其光源可置于风管内侧或外侧，但相对侧应为暗黑环境。检测光源应沿被检测部位与接缝作缓慢移动，在另一例进行观察，当发现有光线射出，则说明查到明显漏风部位，并作好记录。

（4）系统风管宜采用分段检测，汇总分析的方法，被检测系统

风管不应有条缝形的明显漏光。且采用漏光法检测系统时，低压系统风管每10m接缝，漏光小点不应超过1处，且100m接缝平均不应大于8处；中压系统风管每10m接缝，漏光小点不应超过1处，且100m接缝平均不应大于8处为合格。

（5）漏光检测中发现的条缝形漏光或漏光小点超出要求，应进行密封处理。

4、漏风量测试 （1）漏风量测试采用经国家（或国际）权威机构检验合格的专用测量仪器。

（2）本工程漏风量测试装置采用正压风管式（主要测试装置采用孔板作计量元件），装置由风机、连接风管、测压仪器（倾斜式微压计）、整流栅、节流器和标准孔板等组成，见下图。

10D 5D

附录一名词解释

附录二洁净室主要施工程序

附录三风管漏风检查法

一、漏光试验法

对一定长度的风管，在漆黑的周围环境下，用一个电压不高

于３６Ｖ，功率１００Ｗ以上带保护罩的灯泡，在风管内从风管的一端

缓缓移向另一端（见附图３１），若在风管外能观察到光线射出，说

明有较严重的漏风。应对风管进行修补后再查。

附图３１漏光试验法检查系统

１�保护罩；２�灯泡；３�电线

二、漏风试验法

１试验前准备工作

将连接风口的支管取下，并将开口处密封。

２试验方法

利用试验风机向风管内鼓风，使风管内静压上升到７００Ｐａ并

保持，此时该进风量即等于漏风量。该进风量用在风机与风管之

间设置的孔板和压差计来测量。风管内的静压则由另一台压差计

测量（见附图３２和３３）。

３试验装置：见附图３２（亦可采用附录四的装置）

试验风机：最大额定风量１６００ｍ３燉ｈ：

最大额定风压２４００Ｐａ。

连接管：１００ｍｍ

孔板（２个）：

当漏风量Ｑ≥１３０ｍ３燉ｈ时，直径００７０７ｍ，

孔板常数Ｃ为０６９７；

当漏风量Ｑ＜１３０ｍ３燉ｈ时，直径００３１６ｍ，

孔板常数Ｃ为０６０３；

压差计：测孔板压差０～２０００Ｐａ； 测风管静压０～２０００Ｐａ。

４试验步骤

本试验主要针对金属风管进行。整个试验过程应作详细记录，

包括漏风部位、漏风量、漏风的原因及其他情况等。

附图３２风管漏风试验装置

孔板１：ｘ＝４５ｍｍ；孔板２：ｘ＝７１ｍｍ

１ 进风挡板；２ 风机；３ 钢风管１００；４ 孔板；５ 软管１００；

６ 软管８；７、８ 压差计

（１）漏风声音试验

本试验在漏风量测量之前进行。将支管取下，用盲板和胶带

密封开口处，将试验装置的软管连接到被试风管上。关闭进风挡

板，启动风机。逐步打开进风挡板，直到风管内静压值上升并保

持在７００Ｐａ为止。注意听风管所有接缝和孔洞处的漏风声音，将

每个漏风点作出记号并进行修补。
