搅拌站水泥罐基础承载力检算

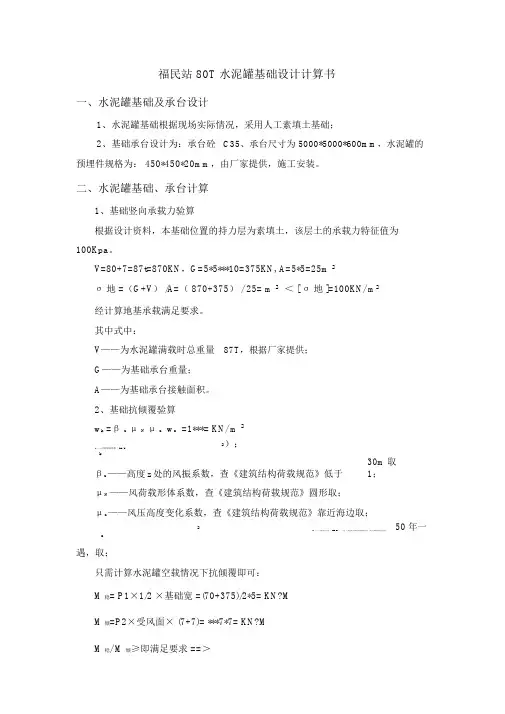

福民站 80T 水泥罐基础设计计算书

一、水泥罐基础及承台设计

1、水泥罐基础根据现场实际情况，采用人工素填土基础；

2、基础承台设计为：承台砼 C35、承台尺寸为 5000*5000*600mm，水泥罐的

预埋件规格为： 450*450*20mm，由厂家提供，施工安装。

二、水泥罐基础、承台计算

1、基础竖向承载力验算

根据设计资料，本基础位置的持力层为素填土，该层土的承载力特征值为

100Kpa。

V=80+7=87t=870KN，G=5*5***10=375KN, A=5*5=25m 2

σ地 =（G+V） /A=（ 870+375） / 25= m 2 ＜ [ σ地 ]=100KN/ m2

经计算地基承载满足要求。

其中式中：

V——为水泥罐满载时总重量 87T，根据厂家提供；

G——为基础承台重量；

A——为基础承台接触面积。

2、基础抗倾覆验算

wk =β z μ N μ z wo =1***= KN/ m 2

2 ）； w ——风荷载标准值（ KN/ m

k

βz ——高度 z 处的风振系数，查《建筑结构荷载规范》低于 30m取

1；

μ N ——风荷载形体系数，查《建筑结构荷载规范》圆形取；

μ z ——风压高度变化系数，查《建筑结构荷载规范》靠近海边取；

2 50 年一 w ——基本风压（ KN/m），查《建筑结构荷载规范》风压深圳地区按

o

遇，取；

只需计算水泥罐空载情况下抗倾覆即可：

M稳= P1×1/2 ×基础宽 =(70+375)/2*5= KN?M

M倾=P2×受风面× (7+7)= ***7*7= KN?M

M稳/ M 倾≥即满足要求 ==＞

M稳— 抵抗弯距 KN?M

M倾— 抵抗弯距 KN?M

P1—储蓄罐与基础自重 KN

P2—风荷载 KN

经计算满足抗倾覆要求。

为了提高储料罐的抗倾覆能力，水泥罐采用三根直径 16mm的缆风绳三角对

拌和站基础计算书

1. 拌合站概况

某搅拌站共有6个水泥罐，单个罐满载时单个支腿受力35t，罐宽3m，罐身高14m，支腿长7m，罐车基础采用C25砼扩大基础，长22m，宽5m，深1.5m，地基承载

力180kPa，基底土摩擦系数0.25。搅拌站地区最大风速21.3m/s。主楼采用回字形基础，外环7*7m，内环3*3m，深0.9m。主楼轮廓高8m，宽12m，单腿支撑12t。

2. 拌合站储料罐基础计算

2.1 储料罐概况

储料罐基础采用砼扩大基础，材料为C25砼,长22m，宽为5m，浇注深度为1.5m，基础底面积A=22×5=110m2 。

2.2 荷载计算

储料罐重量通过基础作用于土层上，单个罐满载时每个支腿为35t,共6个罐，每个罐4个支腿，总重集中力P=6×4×10×35=8400kN，基础自重G=25×22×5×1.5=4125kN,承载力计算示意见下图

本拌和站地区，最大风速v=21.3m/s，储料罐罐身长14m，6个罐基本并排竖立，单个罐宽3m，总受风面积Af=6×3×14=252m2 。整体受风荷载等效成水平集中力，如下图所示：

风荷载强度计算式为：

W=K

1 K

2 K

3 W

0

其中：

W ——风荷载强度 Pa；

W

0 ——基本风压值 Pa，可按W

0 =V2

1.6 计算；

K

1 ——风载体型系数，圆形取0.8；

K

2 ——风压高度变化系数，按30m高考虑为1.13；

K

3 ——地形地理条件系数，按山岭峡谷考虑，取1.2；

V- 风速 m/s；

本拌和站地区，最大风速21.3m/s,则:

W

0 =V2

1.6 =21.32

1.6 =283.6Pa

W=K

1 K

2 K

3 W

0 =0.8×1.13×1.2×283.6=307.6Pa

单个罐宽3m，高14m，总受风面积A=252m2 ，风荷载等效成水平集中力

HZS60混凝土拌合站粉料罐

基础计算书

一、拌和站罐基础设计概括

计划投入一套HZS60拌合站，单套HZS60拌合站投入1个200t型水泥罐（装满材料后）和1个100t粉煤灰罐（装满材料后）。根据公司以往拌和站施工经验，结合现场地质条件以及基础受力验算，水泥罐采用砼扩大基础，基础顶预埋地脚钢板与水泥罐支腿满焊或螺栓连接。

二、基本参数

1、风荷载参数：查询公路桥涵设计通用规范得知：本工程相邻地区咸阳市礼泉县最大风速：smV/3.21max；

2、仓体自重：200t罐体自重约16t，装满材料后总重为216t；

100t罐体自重约8t，装满材料后总重为108t。

3、扩大基础置于灰岩上，地基承载力基本容许值Kpafa6800；

4、当采用两个水泥罐基础共同放置在一个扩大基础上时，扩大基础尺寸为10.24m×6m×2m（长×宽×高）；

三、空仓时整体抗倾覆稳定性稳定性计算

1、受力计算模型（按最不利200吨罐体计算），空仓时受十年一遇风荷载，得计算模型如下所示：

F1F2F3GR

图3-1 空仓时整体抗倾覆稳定性稳定性计算模型

2、风荷载计算

根据《公路桥涵设计通用规范》可知，风荷载标准值按下式计算：gVWdk22；

查《公路桥涵设计通用规范》得各参数取值如下：

空气重力密度：01199899.0012017.00001.0Ze；

地面风速统一偏安全按离地20m取：smVkkV/92.32max5220；

其中：12.12k，38.15k，smV/3.21max；

代入各分项数据得：222/66.08.9292.3201199899.02mKNgVWdk

单个水泥罐所受风力计算：

①、迎风面积：216.58.22mA

作用力：2KN7.36.566.01F

作用高度：mH94.181

②、迎风面积：2215.3123.65mA

WORD整理版

专业资料学习参考

京新高速公路临河至白疙瘩段三标一分部（K532+150～K565+000段）

水泥罐抗风验算计算书

中国交通建设股份有限公司

京新高速公路LBAMSG-3项目总承包管理部第一项目部

二〇一五年四月

WORD整理版

专业资料学习参考 水泥罐抗风验算计算书

一、验算内容及验算依据

为保证我项目水泥罐安全性对我分部拌合站筒仓的抗风性能进行了验算。主要从拌合站筒仓支撑构件的强度、稳定性及基础的倾覆性进行了验算，并提出相应的抗风加固措施。

验算依据为：《公路桥涵设计通用规范》（JTG D60-2004）及《公路桥梁钢结构设计规范》。

二、风荷载大小的确定

根据现场调研及相关工区提供的资料，检算时取罐体长度为12m，支腿长度为9.0m。罐体直径为5.0m, 自重为10 t，满载时料重300 t。

根据《公路桥涵设计基本规范》中的4.4.1条确定风荷载的大小。

根据资料显示，我项目部施工范围内混凝土搅拌站在沿线大风区分区范围、风向、最大风速分别为主导风向NW，最大风速53m/s。相关抗风的设计计算以此为依据。

表1 风级风速换算表

风级 风速m/s 风级 风速m/s 风级 风速m/s

10 24.5-28.4 11 28.5-32.6 12 32.7-36.9

13 37.0-41.4 14 41.5-46.1 15 46.2-50.9

《公路桥涵设计基本规范》中的4.4.1条规定，作用于结构物上的风荷载强度可按下式计算： WORD整理版

专业资料学习参考 0321WKKKW （1）
