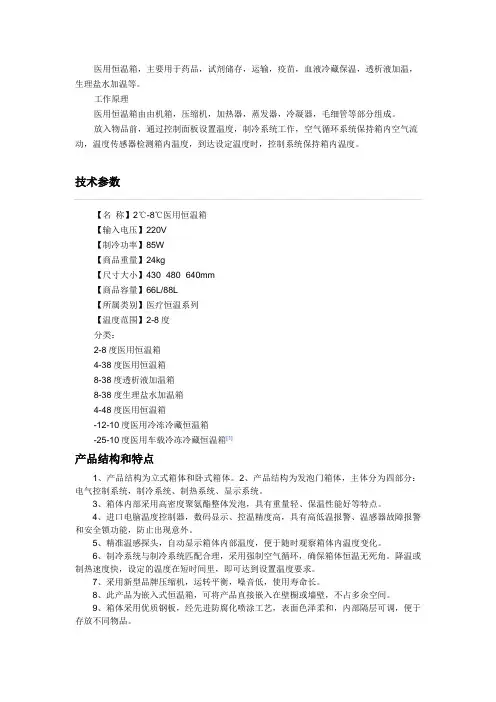

温箱工作原理

医用恒温箱，主要用于药品，试剂储存，运输，疫苗，血液冷藏保温，透析液加温，生理盐水加温等。

工作原理

医用恒温箱由由机箱，压缩机，加热器，蒸发器，冷凝器，毛细管等部分组成。

放入物品前，通过控制面板设置温度，制冷系统工作，空气循环系统保持箱内空气流动，温度传感器检测箱内温度，到达设定温度时，控制系统保持箱内温度。

技术参数

【名 称】2℃-8℃医用恒温箱

【输入电压】220V

【制冷功率】85W

【商品重量】24kg

【尺寸大小】430×480×640mm

【商品容量】66L/88L

【所属类别】医疗恒温系列

【温度范围】2-8度

分类：

2-8度医用恒温箱

4-38度医用恒温箱

8-38度透析液加温箱

8-38度生理盐水加温箱

4-48度医用恒温箱

-12-10度医用冷冻冷藏恒温箱

-25-10度医用车载冷冻冷藏恒温箱[1]

产品结构和特点

1、产品结构为立式箱体和卧式箱体。2、产品结构为发泡门箱体，主体分为四部分：电气控制系统，制冷系统、制热系统、显示系统。

3、箱体内部采用高密度聚氨酯整体发泡，具有重量轻、保温性能好等特点。

4、进口电脑温度控制器，数码显示、控温精度高，具有高低温报警、温感器故障报警和安全锁功能，防止出现意外。

5、精准温感探头，自动显示箱体内部温度，便于随时观察箱体内温度变化。

6、制冷系统与制冷系统匹配合理，采用强制空气循环，确保箱体恒温无死角。降温或制热速度快，设定的温度在短时间里，即可达到设置温度要求。

7、采用新型品牌压缩机，运转平衡，噪音低，使用寿命长。

8、此产品为嵌入式恒温箱，可将产品直接嵌入在壁橱或墙壁，不占多余空间。

9、箱体采用优质钢板，经先进防腐化喷涂工艺，表面色泽柔和，内部隔层可调，便于存放不同物品。

保温箱的使用操作规程

1. 引言

保温箱是一种用于保持温度稳定的装置，广泛应用于食品、医药、化学等领域。为了保证保温箱的正常运行和安全使用，制定了以下使用操作规程。

2. 保温箱的基本结构和工作原理

保温箱由外壳、保温层、控制系统和加热装置组成。其工作原理是通过加热装置产生热量，同时通过保温层阻止热量的流失，从而实现保温的效果。

3. 使用前的准备

在使用保温箱之前，需要进行以下准备工作：

• 清洁保温箱内部，确保无杂物和污垢。

• 检查电源线和插座是否正常，确保供电安全。

• 检查控制系统和加热装置是否正常运行，确保设备完好。

4. 使用操作规程

4.1 开机操作

• 将保温箱插上电源，并打开电源开关。

• 设置合适的工作温度和时间，根据需要调节控制系统。

• 等待保温箱达到设定温度后，即可放入需要保温的物品。

4.2 放置物品

• 在放置物品之前，应确保物品是干燥的，以免影响保温效果。

• 将物品平均分布在保温箱内部，避免物品间的相互挤压。

4.3 温度和时间的调节

• 根据物品的保温要求，调节保温箱的温度和工作时间。

• 注意不要超过保温箱的最大温度限制，以免引发安全问题。

4.4 关闭保温箱

• 使用完毕后，先将保温箱内的物品取出。

• 关闭电源开关，断开电源线，确保安全。 5. 日常维护保养

为了保证保温箱的长期使用和良好的性能，需进行日常维护保养：

• 定期清洁保温箱内部，防止污垢积累影响保温效果。

• 做好保温箱的防腐蚀工作，避免外壳生锈。

• 定期检查控制系统和加热装置的运行情况，如有异常及时维修。

6. 安全注意事项

在使用保温箱时，需要注意以下安全事项：

• 切勿触摸保温箱的加热装置，以免烫伤。

• 在使用过程中，保持通风良好，避免二氧化碳积聚。

• 使用过程中注意观察，如发现异常情况应及时停止使用并进行检修。

7. 总结

保温箱的使用操作规程对于保障其正常运行和安全使用至关重要。要做好使用前的准备工作，遵循正确的使用操作步骤，并进行日常维护保养。同时，要时刻注意安全事项，保障人员的使用安全。通过正确的操作和维护，保温箱能够给用户带来更好的使用体验和服务。

恒温槽的控温原理

振荡培养箱是⼀种具有加热和制冷双向调温系统,温度可控的培养箱和振荡器相结合的⽣化仪器,是植物,⽣物,微⽣物,遗传,病毒,

医学,环保,⾷品,⽯油,化⼯等科研,教育和⽣产部超级恒温⽔浴门作精密培养制备不可缺少的实验室设备。

其主要特点:1. 箱体的隔热材料采⽤聚胺酯现场发泡的泡沫塑料,对外来冷（热）源有较强的抗⼲扰能⼒.

2. 内壁采⽤不锈钢制作,抗腐蚀性能良好.

3. ⼯作腔内设有风道,恒温振荡器温度分布均匀.

4. 加热系统在环境为-5℃时能升温⾄50℃.

5. ⽆级调速,操作安全.

6. 万能弹簧试瓶架特别适合作多种对⽐试验的⽣物样品的培养制备.

7. 制冷系统在环境温度为32℃时能降⾄5℃.

8. 温控精确,LED数字显⽰.

1.要使得某个体系能够维持在⾼于室温的恒温状态，⼤致有⼏种⽅法？

答：

（1）体系—环境之间静态的理想绝热；

（2）⽔浴振荡器体系—环境之间动态的近似绝热；当体系会连续、稳定地向环境散热时，环境通过另外的⽅式向体系连续、

稳定地传递⼏乎等量的热量；

2.使⽤贝克曼温度计时要注意什么？

答：

（1）不得随意旋转，贝克曼温度计属于较贵重仪器，使⽤时胆⼤⼼细，轻拿轻放，必要时握其中部。

（2）调节时，注意防⽌聚冷聚热，以免温度计炸裂。

（3）温度计要垂直，否则⽑细管易折断。

（4）调好的温度计，⼀定要放在温度计架上，勿使⽑细管中的⽔银柱再与槽中的⽔银相接，否则，还恒温⽔浴、恒温⽔箱须

重新调节。

（3）实验书中所介绍的继电器式的控温装置。

3.恒温槽的控温原理？

答：它通过电⼦继电器对加热器⾃动调节，低温⽔槽当恒温槽因热量向外扩散等原因使体系温度低于设定值时，继电器迫使加

热器⼯作，到体系再次达到设定的温度时，⼜⾃动停⽌加热。通过搅拌器使热量均匀。恒温控制器在控温的同时，精确地反应

了被控温部位的温度值。

4.恒温槽中⽔的温度、加热电压是否有特殊要求？为什么？

答：槽中⽔的温度应与室温相差不宜过⼤，以减少对环境的散热速度；加热电压也不能太⼩和太⼤。否则会使得散热速度过

２００７年１２月　农机化研究　第１２期　

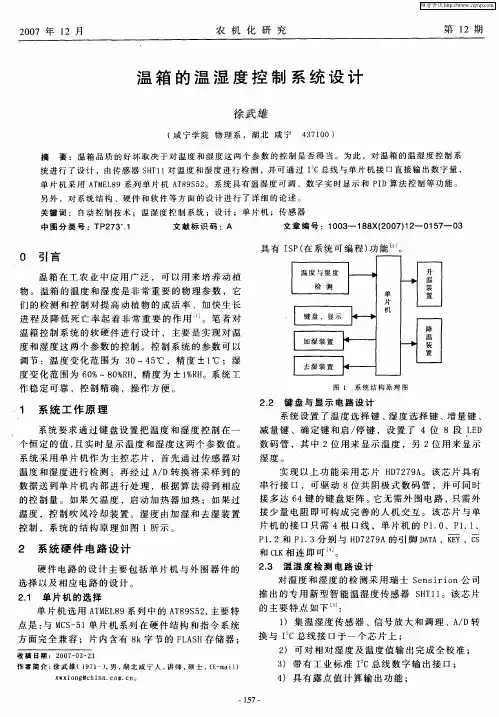

温箱的温湿度控制系统设计　

徐武雄　

（咸宁学院物理系，湖北咸宁４３７ｌＯ０）　

摘　要：温箱品质的好坏取决于对温度和湿度这两个参数的控制是否得当。为此，对温箱的温湿度控制系　

统进行了设计，由传感器ＳＨＴｌｌ对温度和湿度进行检测，并可通过Ｉ　ｃ总线与单片机接口直接输出数字量，　

单片机采用ＡＴＭＥＬ８９系列单片机ＡＴ８９Ｓ５２。系统具有温湿度可调、数字实时显示和ＰＩＤ算法控制等功能。　

另外，对系统结构、硬件和软件等方面的设计进行了详细的论述。　

关键词：自动控制技术；温湿度控制系统；设计；单片机；传感器　

中图分类号：ＴＰ２７３　．１　文献标识码：Ａ　文章编号：１００３—１８８Ｘ（２００７）１２—０１５７—０３　

０　引言　

温箱在工农业中应用广泛，可以用来培养动植　

物。温箱的温度和湿度是非常重要的物理参数，它　

们的检测和控制对提高动植物的成活率、加快生长　

进程及降低死亡率起着非常重要的作用…。笔者对　

温箱控制系统的软硬件进行设计，主要是实现对温　

度和湿度这两个参数的控制。控制系统的参数可以　

调节：温度变化范围为３０～４５℃，精度±１℃；湿　

度变化范围为６０％～８０％ＲＨ，精度为±Ｉ％ＲＨ。系统工　

作稳定可靠，控制精确，操作方便。　

１　系统工作原理　

系统要求通过键盘设置把温度和湿度控制在一　

个恒定的值，且实时显示温度和湿度这两个参数值。　

系统采用单片机作为主控芯片，首先通过传感器对　温度和湿度进行检测；再经过Ａ／Ｄ转换将采样到的　

数据送到单片机内部进行处理，根据算法得到相应　

的控制量。如果欠温度，启动加热器加热；如果过　

温度，控制吹风冷却装置。湿度由加湿和去湿装置　

控制，系统的结构原理如图１所示。　

２系统硬件电路设计　

硬件电路的设计主要包括单片机与外围器件的　

选择以及相应电路的设计。　

２．１　单片机的选择　

单片机选用ＡＴＭＥＬ８９系列中的ＡＴ８９Ｓ５２，主要特　

点是：与ＭＣＳ一５１单片机系列在硬件结构和指令系统
