2024管线保护措施及应急预案

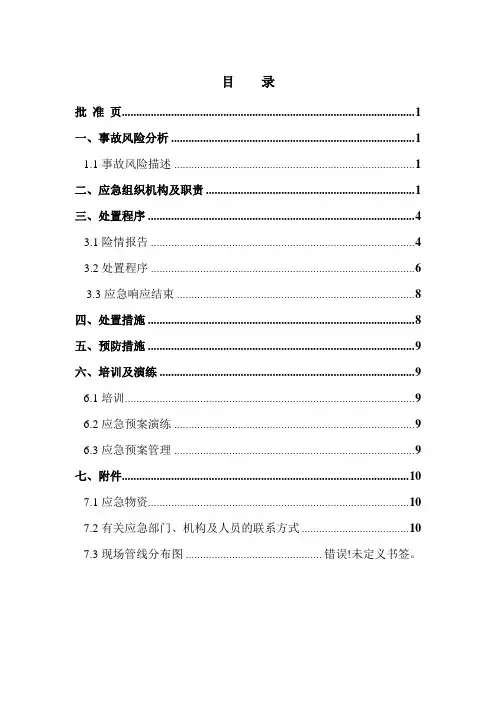

目 录

批 准 页..................................................................................................... 1

一、事故风险分析 .................................................................................... 1

1.1事故风险描述 ................................................................................... 1

二、应急组织机构及职责 ........................................................................ 1

三、处置程序 ............................................................................................ 4

3.1险情报告 ........................................................................................... 4

3.2处置程序 ........................................................................................... 6

3.3应急响应结束 .................................................................................. 8

四、处置措施 ............................................................................................ 8

第十三节、地下管线保护措施及应急措施

一、工程概况

根据本工程红线范围的探测报告书以及管线布置图，了解到场地红线范围内有一条给水管道，给水管线点13个。管线保护是本工程的一大难点。

二、地下管线保护目标

本司在施工前将经过调查和探测，再进行土方开挖等施工操作，施工操作过程中做好管线保护的准备以及相关保护措施，协助相关单位做好保护工作。

三、现状地下管线情况

四、地下管线保护管理机构图 管线位置

五、管线损坏原因

1、施工引起的直接损坏施工造成地下管线损坏的原因主要有以下几个方面:

（1）地下管线位置不明。在施工前没有经过调查和探测，而是盲目按照施工图纸进行施工。由于在施工前对地下管线进行探测调查需要一定的费用和时间。大多数施工单位都不会也不思做此项工作。这是造成地下管线损坏的常见原因之一，而且造成的事故大多数都比较严重。

（2）施工时土体挤压导致一些临近区域内年代早、管材强度弱、接头不牢固的管线发生损坏。

（3）基坑开挖、边坡失稳或流沙现象引起较大的土体变形，当变形量超过管线的变形极限时，就会发生管线损坏。

（4）施工中可能产生土体不均匀沉降或地面隆起，当不均匀沉降或隆起值较大时会导致附近管线断裂或接头错位。

（5）施工机械、车辆、材料和土体等荷载过大会将下面的强度不高的管线压坏。

（6）施工开挖后，裸露的管线在冬季由于气温骤降，管子易冻裂。

（7）开挖裸露的管线在雨季受到洪水的冲击或附近的土体流失从而使管线发生损坏。 项目经理

技术负责人

安全员 管线保施工员

施工班组 （8）施工时没有按要求进行施工。导致裸露的管线受到大的坚硬物体的剧烈碰撞而断裂、松动等。

六、地下管线的改移和保护

1、管线改移前首先对管线实施保护

请管线产权单位到现场交待管线位置，根据管线产权单位交待的管线位置，施工单位安排挖探坑以确定管线的具体走向、高程与位置。结合探坑揭露的管线走向、高程，施工单位与产权单位配合共同做出标志、制定措施以保护施工期间及改移前的管线安全。

第 1 页 共 7 页 2024年电缆敷设作业安全施工作业票

作业过程预控措施及落实：

□安全员对进入现场人员的安全防护用品使用进行检查，

□确保人员正确佩戴安全帽。

□关键施工前，工作负责人进行安全技术交底，现场设置安全监护人员，督促高处作业人员系好安全带，配戴工具袋，衣着灵便，穿软底鞋，安全带不得高挂低用，移动过程中不得失去保护。

□动火前，现场配备足量合适灭火器材。动火作业旁清除易燃物质，如不能清离现场的，采取必要的防火措施。

□运输电缆盘时，使用垫木方式防止电缆盘在车上滚动，电缆端头固定好，严禁人货混载，装卸时，使用起重工具，严禁将电缆盘从车上直接推下。

□展放电缆时设专人指挥，有明确的信号，统一指挥，统一行动。防止电缆盘脱落砸伤人员，不得盲自蛮干。事先将电缆沟及夹层内杂物，积水清理干净，并有足够的照明。在高处部位敷设电缆时，搭设脚手架工作平台，制定相应高处作业措施。作业前检查并采取相应加固措施，系好安全带，防止蹬空踏滑。

□站在梯式电缆架上敷设电缆时，制订相应高处作业措施；作业前检查并采取相应加固措施，系好安全止蹬空踏滑。

□在运行的电缆沟内敷设电缆时，要取得运行单位同意并办理工作票，在运行电缆与新敷设电缆间加隔离保护措施，并进行技术交底；电缆应两端核对无误后在裁割，防止保护误动作。

□电缆通过孔洞、管子和楼板时，两侧入口处设监护人， 第 2 页 共 7 页 保持联络，出口侧人员应避开正面，以防被挤伤或刺伤。

□工作时严格执行工作票制度，完善相关安全保护措施，

在电缆穿入配电盘内时，盘上要有专人接应，电缆头使用绝缘胶带缠绕及盘内带电装置增加隔离保护，防止电缆触及带电部位。

□在竖井内使用梯子上下，确保作业人员不在电缆上行走，防止损坏电缆。

□下管线等的布置情况，防止管线、电缆损伤。

□电缆敷设完毕，断头摆放整齐一致，以免妨碍通行或绊倒行人，浸油电缆端头用塑料布密封包裹或室內摆放，防止受潮。

第 1 页 共 6 页 2024年土石方工程基坑开挖、支护监理控制要点

1)施工方案检查要点

①.基础施工前必须进行地质勘探和了解地下管线情况，根据土质情况和基础深度编制专项施工方案。施工方案应与施工现场实际相符，能指导实际施工。其内容包括：放坡要求或支护结构设计、机械类型选择、开挖顺序和分层开挖深度、坡道位置、坑边荷载、车辆进出道路、降水排水措施及监测要求等。对重要的地下管线应采取可靠保护措施。

②.施工方案必须经企业技术负责人审批，签字盖章后方可实施。

2)临边防护检查要点

①.基坑施工必须进行临边防护。基坑深度超过2m的基坑施工，必须采用密止式安全网做封闭式防护。

②.临边防护栏杆离基坑边口的距离不得小于50cm.

3)坑壁支护检查要点

①.坑槽开挖时设置的边坡符合安全要求。坑壁支护的做法以及对重要地下管线的加固措施必须符合专项施工方案和基坑支护结构设计方案的要求。

②.支护设施产生局部变形，应会同设计人员提出方案并及时采取相应措施进行调整加固。

4)排水措施检查要点

①.基坑施工应根据施工方案设置有效的排水、降水措施。

②.深基坑施工采用坑外降水的，必须有防止临近建筑物危险沉降的措施。 第 2 页 共 6 页 5)坑边荷载检查要点

①.基坑边堆土、料具堆放的数量和距基坑边距离等应符合有关规定和施工方案的要求。

②.机械设备施工与基坑（槽）边距离不符合有关要求的，应根据施工方案对机械施工作业范围内的基坑壁支护、地面等采取有效措施。

6)上下通道检查要点

①.基坑施工必须有专用通道供作业人员上下。

②.设置的通道，在结构上必须牢固可靠，数量、位置满足施工要求并符合有关安全防护规定。

7)土方开挖检查要点

①.施工机械应由企业安全管理部门检查验收后进场作业，关有验收记录。

②.施工机械操作人员应规定培训考核，持证上岗，熟悉本工种安全技术操作规程。

③.施工作业时，应按施工方案和规程挖土，不得超挖、破坏基底土层的结构。
