边坡勘察报告

  • 格式：doc
  • 大小：16.55 MB
  • 文档页数：33

-

-

- . word.zl-

院 长：胡 孟 卿

总 工 程 师：

审 定：

审 核：

项 目 负 责 人：

技 术 负 责 人：

报 告 编 写 人：

目 录

1绪言1

1.1工程概况1

1.2勘察目的与要求1

1.3边坡平安等级2

1.4边坡工程勘察等级2

2勘察工作2 -

-

- . word.zl- 2.1工作依据2

2.2工作量布置的原那么3

2.3勘探方法3

2.4室内试验5

2.5完成工作量5

3自然地理概况7

3.1交通位置7

3.2区域地形、地貌7

3.3气象、水文7

4区域地质概况8

4.1地层岩性8

4.2地质构造与地震10

4.3水文地质条件10

5勘察区工程地质条件12

5.1地形地貌12

5.2地层时代及成因类型13

5.3边坡岩土构成及岩性特征13

5.4勘察区地质构造特征14

5.5勘察区水文地质特征15

6边坡岩土物理力学性质指标统计分析15

6.1边坡岩土物理力学性质指标的统计原那么15

6.2边坡岩土物理力学性质指标的分析与选用15

6.3边坡岩土物理力学性质指标统计结果16

6.4边坡岩土物理力学参数建议值16

7场地岩土综合分析评价17 -

-

- . word.zl- 7.1天然地基土承载力评价17

7.2岩土的腐蚀性18

8边坡稳定性分析与评价19

8.1 边坡稳定性宏观分析19

8.2边坡稳定性计算23

8.3边坡稳定性分析评价28

9 边坡治理工程措施建议28

10 结论与建议28

10.1结论28

10.2建议29

附图：

工程地质平面图 No.01

工程地质剖面图 No.02～03

钻孔柱状图 No.04～06

附件：

附件1 检测试验报告〔土工试验〕

附件2 检测报告〔岩石〕 -

-

- . word.zl- 1绪言

1.1工程概况

阳城县城镇集中供热管线北留边坡位于XX市阳城县北留镇，该段边坡长约85m、高约26m，边坡坡顶距离公路约55m，2016年4月边坡左侧及坡脚开挖铺设了供热管道，导致边坡局部地段发生变形迹象，坡顶出现平行边坡走向的裂缝，威胁到供热管道的平安运营，阳城县蓝煜热力XX拟对该段边坡进展治理。

2016年4月受阳城县蓝煜热力XX委托，我院对该段边坡进展了详细阶段〔一次性〕的勘察工作。

本次勘察外业工作始于2016年4月11日，至4月16日完毕；室内岩石、土工试验由我院检测试验中心承当，并于2016年4月26日提交全部土工试验及岩芯试验成果资料；内业资料整理及报告书编写工作于2016年5月10日完毕。

1.2勘察目的与要求

根据国家现行有关规X、规程，本次勘察的主要目的与要求为：

1.2.1收集区域地质、水文、气候、地震和人类活动相关资料；

1.2.2查明边坡的地形、地貌特征，不良地质作用和地质灾害，对地质灾害的成因、类型、分布X围，危害程度及其开展趋势作出评价；

1.2.3查明勘察X围岩土类型、成因、性状、覆盖层厚度、基岩面的形态和坡度、岩石风化和完整程度；

1.2.4查明拟建场地下水的埋藏条件、类型、补给及排泄条件、季节性变幅及规律。对拟建场地地下水和地下水位以上的地基土对混凝土、钢筋混凝土构造中的钢筋的腐蚀性做出评价；

1.2.5提供坡体岩土的物理力学性质指标； -

-

- . word.zl- 1.2.6主要构造面〔特别是软弱构造面〕的类型和等级、产状、发育程度、延伸程度、闭合程度、风化程度、充填状况、充水状况、组合关系、力学属性和与临空面的关系；

1.2.7对边坡的稳定性进展分析评价；

1.2.8对欠稳定边坡的整治及监测方案提出建议。

1.3边坡平安等级

边坡1-1′剖面地段为土、岩复合边坡，边坡2-2′剖面地段为土质边坡，根据?建筑边坡工程技术规X?〔GB50330-2013〕表3.2.1,本工程边坡破坏后果很严重，边坡工程平安等级定为一级。

1.4边坡工程勘察等级

边坡岩土组成松散层主要为杂填土、素填土，土体强度变化大、均匀性差，岩层倾向与坡向一致，地质环境复杂，边坡平安等级为一级，根据?建筑边坡工程技术规X?〔GB50330-2013〕表4.1.8，本工程边坡工程勘察等级为一级。

2勘察工作

2.1工作依据

2.1.1根据我院绘制的边坡1：500地形图。

2.1.2国家及行业有关规X、标准：

⑴?岩土工程勘察规X?(GB50021-2001)〔2009年版〕；

⑵?建筑边坡工程技术规X?〔GB50330-2013〕；

⑶?土工试验方法标准?(GB/J50123-1999)；

⑷?工程岩体试验方法标准?〔GB/T50266-2013〕;

⑸?中国地震动参数区划图?〔GB18306—2015〕；

⑹?建筑工程地质勘探与取样技术规程?〔JGJ/T87－2012〕； -

-

- . word.zl- ⑺?建筑地基根底勘察设计规X?〔DBJ04-258-2008〕。

2.2工作量布置的原那么

2.2.1边坡地形测绘〔1：500〕、工程地质与水文地质测绘和调查〔以1：500地形图为底图〕X围包括边坡所处山梁分水岭至坡脚并外延到边坡失稳后可能影响的一定X围。

2.2.2勘探线沿垂直边坡走向进展布设，选择典型剖面布置勘探线，间距在30m以内。

2.2.3勘探点间距根据现场地形控制在25m以内。

2.2.4勘探方法采用地质调绘、钻探取样、标贯、动探等多种手段进展综合勘察。勘探孔的深度穿过最下一层滑面或潜在滑面，并进入稳定地层。

2.3勘探方法

2.3.1工程地质与水文地质测绘与调查

⑴目的、X围

为查明边坡场地地形、地貌特征、地层构造及水文地质特征等，进展1：500的工程地质与水文地质测绘和调查, X围包括边坡所处山梁分水岭至坡脚并外延到边坡失稳后可能影响的X围。具体X围为边坡北侧现状铁路至边坡南侧现状公路，东侧以山梁为界，西侧以冲沟为界，南北长约150m，东西宽约200m，面积0.03km2。勘察X围拐点坐标见表2.3-1。

表2.3-1 建立用地拐点坐标

拐点 X Y 拐点 X Y

1 3929175.597 37642036.810 3 3929325.628 37642038.940

2 3929223.775 37642109.286 4 3929291.275 37641957.860

⑵测绘内容

①地形地貌特征，包括宏观地形地貌(地面坡度与相对高差、沟谷与平台)和微观地形地貌； -

-

- . word.zl- ②岩(土)体工程地质构造特征，包括地层、岩性、地质构造与节理裂隙发育情况；

③边坡裂缝，包括裂缝分布、长度、宽度、形状、力学属性及组合形态。

④查明地下水的类型、补给来源、排泄条件，井、泉的分布，地表水入渗情况、产流条件、冲刷作用和地表水的流通情况。

⑶测绘方法及要求

测绘方法采用布点法及追索法，观测点的定位采用GPS定位。

观测点的布置、密度和定位按以下要求进展：

①在地质构造线、地层接触线、岩性分界限布置地质观测点；

②地质观测点充分利用天然和已有的露头，当露头较少时根据具体情况布置适量的探井或探槽；

③地质界限、地质观测点的测绘精度在图上不低于3mm。

2.3.2勘探点测设

孔位及标高均采用NTS-352型全站仪进展实地放线测量。孔位误差不超过±0.25m，高程误差不超过±5cm。本次勘察引测点位置由甲方提供，其坐标及标高如下：

RE04: X=3929182.247 Y=37642053.338 H=658.058m

RE05: X=3929945.699 Y=37642296.183 H=625.799m

坐标系为1980XX坐标系，高程为1985年国家高程基准，RE04位置见?工程地质平面图?〔No.01〕，RE05距离场地较远。

2.3.3勘探和取样

钻探采用XY-150型工程钻机、钻探采用XY-150型工程钻机、采用干法回转钻进并取土，取样器采用单动双管全断面取样器，取土规格-

-

- . word.zl- φ100×150mm。取土自地面下1.0m开场，间隔1.5-2.0m取不扰动土样1件至孔底〔变层加取〕，岩石取了代表性岩样。

合集下载

梅河滑坡物探勘察报告

梅河滑坡物探勘察报告

梅河高速公路第17合同段

K110+760～K111+000左侧边坡

滑坡物探勘察报告

广东核力工程勘察院

中国·广州

二○○五年八月

梅河高速公路第17合同段

K110+760～K111+000左侧边坡

滑坡物探勘察报告

工程勘察证书 证书编号 190198-kj

等级 甲级

营业执照 4402001001268

ISO2000认证 0401Q10559ROM

项目负责

报告编写

报告审核

总工程师 艾 桂 根

院 长 庄 师 柳

广东核力工程勘察院

中国·广州

二○○五年八月

1 梅河高速公路第17合同段K110+760～K111+000左侧边坡

滑坡物探勘察报告

一、工程概况

梅河高速公路第17标段K110+760~K111+000边坡位于龙川县西南14公里左右。边坡右侧400m左右为东江。该边坡分四级，最大高差37m，至勘察时止，K110＋810~K110＋955段已发生滑坡。

二、目的任务

根据业主方要求，我院于2005年8月1日～8月8日采用了瞬态瑞雷波法及高密度电法两种物探方法对其进行了综合勘察。勘察的目的是查明滑坡的规模大小、滑动面形状、滑体厚度、运动规律及其它性状，查明边坡及其附近构造带的分布位置、产伏等。并通过综合物探手段，结合地质调查资料，分析论述滑坡的类型及成因，为治理施工提供详细的工程物探资料。

三、遵循的规程、规范

本次勘察遵循的规程、规范有：

1．《公路工程地质勘察规范》（JTJ 064-98）

2．《岩土工程勘察规范》（GB50021-2001）

3．《浅层地震勘查技术规范》（DZ/T0170-97）

4．《物化探工程测量规范》（DZ/T0153-95）

5．《水利水电工程地质勘察规范》（GB50287-99）

6．《建筑边坡工程技术规范》（GB50330－2002） 2 四、测线布置及完成的工作量

本次勘察的测线布置勘察方案及场地实际施工条件进行布设。测线根据边坡施工放桩及公路中线里程桩进行控制，利用皮尺量距进行布设。实际完成工作量详见表2，测线实际布设情况详见附图1 物探剖面布置及勘探成果平面图（注：测线位置以公路中心桩号为起点）。

01边坡路基岩土工程勘察报告

01边坡路基岩土工程勘察报告

1 贵州省省道306线施秉至青溪五里牌公路

改扩建工程SQSJ2合同段路基勘察报告

一、 前言

1.1工程概况

贵州省省道306线施秉至青溪五里牌段公路改扩建工程全长90km，公路等级二级、设计速度40km/h、路基宽度10m。全线分为3个合同段进行勘察，我院承担了贵州省省道306线施秉至青溪五里牌公路改扩建工程SQSJ2合同段，里程K28+500～K60+158.617的设计勘察工作，西起贵州镇远县白杨坪邓家庄，东至贵州镇远县白家坟万家桥，该段全长31.658617公里，全线分布有六座桥梁、三个隧道。沿线横垮潕阳河及湘黔铁路。

1.2勘察目的、任务及要求

本次勘察的目的是：在初步勘察工作的基础上，对公路工程场地进行详勘地质工作，为确定工程场地、设计和施工提供工程地质资料。根据《公路工程地质勘察规范》（JTJ064-98）和其它有关规定，并结合本场地的实际情况，确定本次勘察的具体任务如下：

1.2.1查明建筑场地的地层层位、层厚、土质类别；

1.2.2调查地下水埋深、分布等水文地质条件，并作出评价；

1.2.3确定场地内土层的承载力、抗剪强度、压缩性指标；

1.2.4查明并确定工程场地的位置起控制作用的不良地质现象、特殊岩土体的类别、范围、性质，评价对工程的危害程度，提出治理措施的建议。

1.2.5应查明与路基有关的主要工程地质问题，做出评价。

1.2.6判定建筑场地的地震烈度、场地土类别。

1.3执行技术标准

本次勘察工作严格按重庆市交通规划勘察设计院提供有关任务、要求执行。本次勘察工作主要执行下列规范、规程：

—交通部标准《公路工程地质勘察规范》（JTJ064-98） —交通部标准《公路路基设计规范》（JTJ013-95）

—交通部标准《公路土工试验规程》（JTJ051-93）

—交通部标准《公路工程抗震设计规范》（JTJ004-89）

参考标准：

—国家标准《岩土工程勘察规范》（GB50021-2001）

边坡监测报告模板

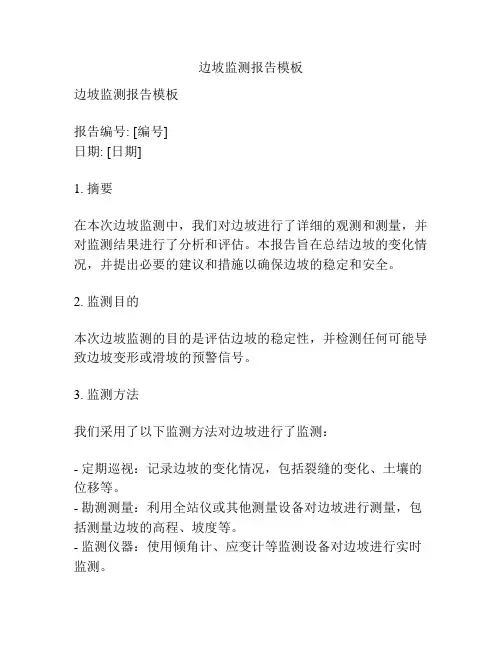

边坡监测报告模板
