汽车音响基础知识

  • 格式：doc
  • 大小：30.50 KB
  • 文档页数：9

汽车音响基础篇

什么是声音？

声音是由振动产生，通过媒质传播，最后通过听觉视听形成的？其中三个条件缺一不可，缺了任何一样的东西，都无从感觉到声音的存在；声音的产生实际上大多是能过空气传播的；因而也有人将这门学问称之为空气学。

声音的传播

声音的本质上是一种运动的存在，因些声音也称声波。而把与听觉有关的过程称为声音。

声波是一种机械波，需要经过一定的媒质才能向外传播。而且这些媒质最好是弹性媒质，是可被振动的，如空气，水，固体等。真空中没有弹性媒持，所以真空中是不能传播声波的。也就在太空中，如果不借助仪器，是听不到任何声音的。我们最常用的是以空气为媒质传播的声波。后面所都是以空气为媒质。正如我们解释声音时所说，邻近声源的空气一疏一密地随着声源的振动而振动，同时使较远的空气作同样的振动，产生声波的传播。声波在空气中的传播过程中，空气并不是跟随着一起传播出去，只是把振动传出去，也就是说声波的传播方向与疏密相间的振动方向是一致的，所以声波在空气中表现形式是纵波。 频率的概念！

声源振动的快慢可以用频率来表示。

声波在一秒钟内振动次数频率（f)，单位是赫兹（hz)。声波的频率范围很宽。正常来说的，人耳所能听一以频率范围在20-20Khz之间。我们把这段人能感觉到的声音称之为声频。低于20HZ的声音叫次声。高于20KHZ的声音叫超声。

超声的频率高，波长短，指向性好，多用于雷达、探测器等。

人所能听到的音调高低是由声音的频率来决定的。

通常情况下，人们将20-20KHZ之间划分为七个频段；

20-40HZ极低频

40-80HZ低频

80-160HZ中低频

16-1280HZ中频

1280-2560HZ中高频

2560-5120hz高频

5120-20000HZ 极高频

还有一个声速的概念：即单位时间内传声波在媒介中的传播距离。他与媒介的弹性密度和温度有关；媒介的密度越小，传播越慢，温度越越低，传播越慢。

声波的传播速度为340M/S 波长即声源完成一周的振动，声波所传播的距离。

波长=声速/频率

通过对不同频率的波长计算可以知道：频率越低，波长越长；频率越高，波长越短。

声音的传播特性：反射，绕射。

声音的传播特性决定了高频的指向性；而低频通过性好的特质。

声波的干涉：系统中如果两个声波频率相同，相位相同，两声波叠加后能声波能量；

频率相同，相闰相反，声波能量减弱；两个声波的频率、相位都不同，则叠加后的声波将很混乱，我们听到的就是噪音。

基础知识篇 汽车音响在我们中国大陆发展已有十多年的历史了，但对于技术方面还是比较薄弱的。为此，我在此先谈谈我个人对汽车音响技术方面的见解，希望大家来共同探讨。 汽车音响的基本构成一 音源 目前国内汽车音响大部分都于卡带、CD、VCD、MP3、MD、DVD等六种机型作为音源部份。其中CD机的音质相对比较纯：MP3和MD机的容量相对比较大；DVD机的图象相对比较清晰。二 喇叭 １、高音喇叭 （1）、频响范围：2048—20KHZ 其中2048-4096HZ聆听感觉为敏锐，4096-8192HZ聆听感觉为清脆、多彩；8192-16384HZ聆听感觉为层次分明；16384-20KHZ聆听感觉为纤细。 （2）、表现特征： 指向性强，声音明亮、清晰，层次分明，色彩丰富。 2、中音喇叭 （1）、频响范围：256-2048HZ 其中256-512HZ聆听感觉为有力；512-1024HZ聆听感觉为明亮；1024-2048HZ聆听感觉为透亮。 （2）、表现特征： 人声还原逼真，音色干净、有力，节奏性强。 3、低音喇叭 （1）、频响范围：16-256HZ 其中16-64HZ聆听感觉为深沉、震撼；16-128HZ聆听感觉为浑厚，128-256HZ聆听感觉丰满。 （2）、表现特性： 具有强大震撼感，雄壮有力、丰满深沉。 三 、 功放 1、一路功放 小功率一路功放着重于推中置喇叭； 大功率一路功放着重于低频喇叭。 2、二路功放 大部分二路功放都用来推低频喇叭，也有少部分有带HPF的FULL开关，它可以用来推中高频喇叭。 3、四路功放 主要用来推中高频喇叭，功率相对比较大。 4、五路功放 其中四路用来推中高频喇叭，另外一路用来推低频喇叭，其功率相对比较小。 四 、 EQ处理器 1、均衡器 均衡器主要是用来衰减或增强某个指定频率的信号，它有3频段、7频段、30频段等3种均衡器比较常用。 2、分频器 一般只有3分频的分频器，它可以把主信号分成中高低音等三种频段信号，并可以衰减或增强各自频段的信号。 五 、 线材 1、信号线 常用的信号线规格有1米、2米、3米、5米等4种，其材料构成就有很多种，一般都是同一种金属材料做的。发烧级的信号线一般都是自己现加工的。 2、电源线 常用电源线一般有0＃线、2＃线、4＃线、6＃线、8＃线、10＃线等六种规格，其制作材料也是很多种，有无氧铜的，也有别的金属材料做的。 3、喇叭线 常用的喇叭线一般都是扁芯线，其制造材料一般是无磁性金属，这样可以避免磁性干扰。 汽车音响的基本配置 一、匹配的基本原则 1、功放的功率要大于喇叭功率的1.5倍以上。 2、喇叭的分布要以整个音场频率配置均衡为主。 3、供应电源的电流量要大于总功率需要的电流。 二、匹配效果指标 1、低音丰满沉淀； 2、中低音雄浑有力； 3、中高音明亮悦耳； 4、高音色彩丰富； 5、整个音乐层次清晰分明。 三、频率均衡匹配原则 1、前声场 （1）、1寸高音喇叭（A柱）； （2）、3寸或4寸中音喇叭（仪表台） （3）、6寸或8寸中低音喇叭（门板） 2、后声场 （1）、6寸中低音喇叭（门板） 3、低音区 （1）、10-15寸低频喇叭（后尾箱）其中展示车可在后尾箱加装一套中高喇叭。 四、功率匹配原则 1、前声场 （1）、声场宽度（1寸） （2）、声场高度（4寸或3寸） （3）、声场深度（6寸或8寸） 2、后声场 （1）、后置环绕立体感（6寸） 3、低音区 （1）、整体低音效果（10-15寸） 一、隔音工程 要安装一辆好的音响效果，隔音工程是少不了的环节。隔音材料有很多，比较常用的有减振板、吸音棉、波浪棉、噪音杀手、膨化剂等等。做隔音，要以音响为主来做，特别是门板上的喇叭，其后面和旁边的铁皮多贴点减振板和吸音棉。 二、线材 1、择线材选 （！）信号线 选择电阻越小的信号线，其功率消耗就越少，系统的效果就越高。 （2）喇叭线 选择电阻越少的喇叭线，其阻尼系数越小，喇叭的赘余振动就小。 （3）电源线 选择横截面积越大的电源线，其电阻值越小，容陷电流值越大，其输出功率越大。 （4）保险座 选择保险座的保险值，可以根据下面公式计算： 保险值＝系统的总功率之和*2 汽车电源平均值。 还有保险座越靠近汽车蓄电池越好，保险座和电池接头 间的电源线长度一般在18英寸以内最好。 （5）线材的制造材料 所有线材最好是选择无氧化、无磁性金属材料。 2、线材保护 （1）所有线材最好都用锡纸做屏障以免产生电流干扰。 （2）所有线材最好都用波纹管做保护，以免磨损而短路。 （3）线材通道时最好用橡皮管做为过桥作用，以免长时间磨损而短路。 （4）所有线材接线端都要用焊锡毕焊紧，再用热缩管套好。 2、增益的调节 （1）将主机和功放的增益调节到最小的位置。 （2） 设定主机的所有功能（包括BALFADLOUD等）一般情况下都调零。 （3）用一张以人声为主的CD做试音碟。 （4）逐渐增高主机音量直到听见失真，再往回调低音量至听不到失真，主机的音量就固定在此位置。 （5）逐渐增加功放的增益，直到你期望的音量，注意不要产生失真 声场的定位 1、调节FAD功能，使顾客在车中能够体会到声场的环绕效果和立体声效果。 2、记住刚才前后的声场差异，把BALFAD功能都调零。 3、在功放相应位置调节前后声，使音响效果和刚才的调主机时的效果接近。 二、噪音的检查与跟踪排除 1、噪音的检查方法 （1）先着发动机，把大灯、空调都打开，将音响系统开到可以聆听的位置。 （2）将发动机的转速稳定在3000转左右，不断地更换CD曲目，并细心聆听高音部分，听听是否有噪音（即V…..V….的噪音），如果没有噪音，说明系统的设计、布局合理，否则就有问题。 2、噪音的跟踪与排除 把所有的功放信号输入（即RCA）解除，然后按噪音的检查方法再检查一遍，试听是否有噪音。 （1）无噪音的检查方法 将功放的输入（RCA）恢复，解除CD机的信号输出，检查是否有噪音。 ① 有噪音时应该检查 A、信号线的布线是否合理 B、信号的屏蔽是否良好 C、信号线的莲花端子与功放的莲花端子是否匹配。 ② 没有噪音应该检查 A、CD机的供电线路是否良好，CD机的供电部分必须重接，不能用原车的线路。 B、CD机的输出端子与信号线的端子配合是否良好。 C、检查CD机的电压与功放的电压是否相同。 （2）噪音的跟踪方法 把功放的输出解除，另接一个喇叭，直接接在功放，听是否还有噪音。 ① 有噪音时应该检查 A 检查功放的接地点是否正确，如不正确需要重新接地线，注意两台以上横放的接地点必须在同一个点上。 B、检查功放增益键的电位器接触是否良好。 C、检查功放的外壳是否有接地现象。 ② 无噪音需要检查以下项目 A、喇叭线的布线是否有接近车体主电源供应线路。 B、 检查高间喇叭的安装位置是否正确。

合集下载

汽车CD基础知识

汽车CD基础知识

百度文库 - 让每个人平等地提升自我

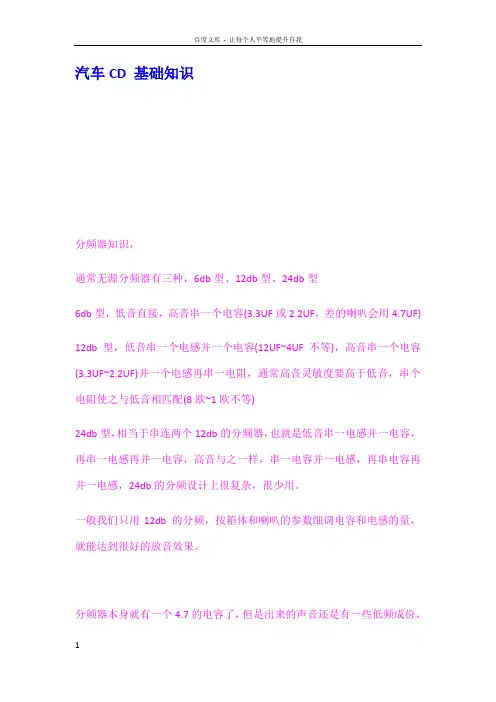

1 汽车CD 基础知识

分频器知识，

通常无源分频器有三种，6db型、12db型、24db型

6db型，低音直接，高音串一个电容(3.3UF或2.2UF，差的喇叭会用4.7UF)

12db型，低音串一个电感并一个电容(12UF~4UF不等)，高音串一个电容(3.3UF~2.2UF)并一个电感再串一电阻，通常高音灵敏度要高于低音，串个电阻使之与低音相匹配(8欧~1欧不等)

24db型，相当于串连两个12db的分频器，也就是低音串一电感并一电容，再串一电感再并一电容，高音与之一样，串一电容并一电感，再串电容再并一电感，24db的分频设计上很复杂，很少用。

一般我们只用12db 的分频，按箱体和喇叭的参数细调电容和电感的量，就能达到很好的放音效果。

分频器本身就有一个4.7的电容了，但是出来的声音还是有一些低频成份，百度文库 - 让每个人平等地提升自我

2 我想问的是，除了再串电容，还有别的方法么。 你说 好的分频器用的电容都小于3.3微法，但是有一款惠威的分频器用的是6.8微法的诶。

那并不是只串一个6.8UF的电容，它还有电阻，还有第二层分频网络。3.3UF也并不是特定的，要看和什么样的低音相匹配，高音喇叭的重放参数，和分频点的选择。

如果只是用6.8UF的电容，那么它分的不是高音，是中音，在3单元的音箱里很常见。

一般用到4.7U来分高音的话中频会很亮，会有点吵人，但有一些低音单元中频做得不好，只能用大电容来分多点中音来补偿整个音箱放音，

分频的选择和制作脱不开喇叭的参数，没喇叭的参数就设计不了分频，随便套也行，就是达不到效果。

分频装上后要听整体声音，不是只听一个高音或低音，高音多了可以串个电阻，中音多了减小电容，反之增加。在没有仪器下调整这个需要很老到的经验。

分频器的高音一定要串有电容的，否则会烧掉喇叭单元，看来你要多学习音响知道了，发烧也是要理论指导的。

汽车音响系统

汽车音响系统

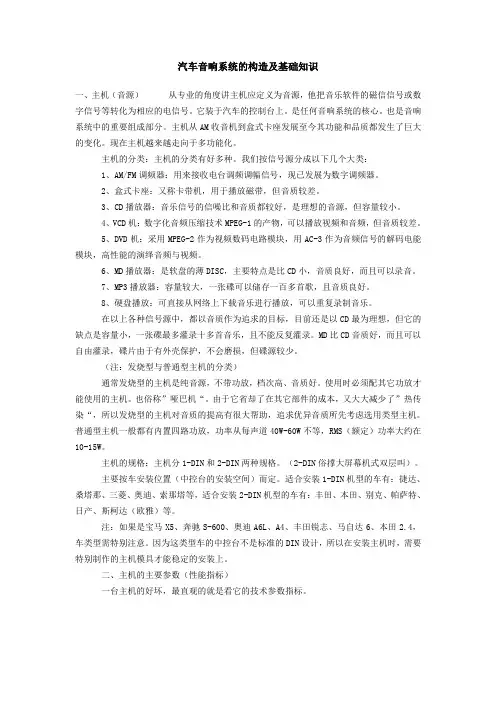

汽车音响系统的构造及基础知识
