大型变压器着火应急预案

  • 格式：doc
  • 大小：83.00 KB
  • 文档页数：9

大型变压器着火应急预案

1．总则

1．1为及时、有效而迅速地处理大型变压器着火事故，避免或降低变压器着火对电网所造成的重大经济损失和政治影响，避免和减轻变压器着火对我厂可能造成的重大设备损坏事故，根据《大唐公司安全生产危机事件管理工作规定》的要求，制定《辽宁大唐国际锦州热电厂大型变压器着火应急预案》。

1．2本预案按照“安全第一，预防为主，综合治理”的方针，以“保人身、保电网、保设备”为原则，结合《防止电力生产重大事故的二十五项重点要求》内容和有关实施细则，结合我厂目前实际制定。

1．3大型变压器着火是指20MVA及以上容量的变压器着火事故。对于我厂而言，发生变压器着火事故，则必然影响我厂上网电量的输出，甚至发生机组解列，以至于变电所全停事故。在变电所运行正常条件下，发生2台及以上台数变压器着火事故的可能性极小，所以在本预案中，我们主要考虑单台变压器着火事故。

1．4大型变压器着火的应急处理，需要动员全厂的力量，厂长是本厂大型变压器着火事件管理工作的第一责任人，全面负责本单位的大型变压器着火事件管理工作。电气检修分公司经理是本单位大型变压器着火事件的第一责任人。任何单位和个人都有参与大型变压器着火事件处理的责任和义务。

1．5本预案适用于辽宁大唐国际锦州热电厂大型变压器着火的应急事件。

2．概况

2．1辽宁大唐国际锦州热电厂处于锦州市东偏北的大齐屯和小齐屯之间的区域是东北入关通道上最重要的交通枢纽。锦州市东接辽中城市群（距沈阳242KM），西联京津唐城市群（距北京499KM，天津465KM）。通过220KV线路与系统相连接的，共有二回出线，一回线为南山线，终点是锦州市南山变电站；一回线为凌河线，终点是凌河变电所。

2．2辽宁大唐国际锦州发电厂电气主系统为220kV，220KV系统的接线方式为双母线接线，全厂2台主变压器，2台高压厂用变压器，1台高压厂用备用变压器；机组正常运行时，厂用电系统正常由220KV系统经主变、高厂变供电，主变带电即可获得厂用电源。当主变退出工作时，由220KV系统经高备变供厂用电源。

主变压器的技术规范 项目 数据 项目 数据

型号 SFP-370000 / 220W2 调压方式 无励磁调压

额定容量 370000 / 370000kVA 额定电流 / A

额定电压 242/20kV 接线方式 Yn,d11

相 数 三 相 频 率 50Hz

冷却方式 强迫油循环风冷 阻抗电压 14%

空载电流 % 空载损耗 175KW

负载损耗 745KW 生产厂家 特变电工新疆变压器厂

总油重 37T 变压器总重 250T

高压厂用变压器的技术规范

项目 数据 项目 数据

型号 SFF10-50000/20 调压方式 有载调压

额定容量 50/31.5-31.5MVA 额定电流 3150/ 6000A

额定电压 20±8×1.25%/6.3—6.3kV 接线方式 D,yn1-yn1

相 数 三 相 频 率 50Hz

冷却方式 ONAN/ONAF. 阻抗电压 19%

空载电流 1.2% 空载损耗 32KW

负载损耗 283.40KW 生产厂家 常州西电变压器有限公司

总油重 17.2T 油温升 55℃

高压备用厂用变压器的技术规范

项目 数据 项目 数据

型号 SFFZ10-50000/220 调压方式 有载调压

额定容量 50/31.5-31.5MVA 额定电流 630/ 6000A

额定电压 220±8×1.25%/6.3-6.3kV 接线方式 YN,yn0-yn0+d11

相 数 三 相 频 率 50Hz

冷却方式 ONAN/ONAF 阻抗电压 21％

空载电流 1.2% 空载损耗 45kW

总油重 35.0T 油温升 55℃ 生产厂家 常州西电变压器有限责任公司

2．3停运大型变压器着火的事故，影响我厂上网电量的输出可能性很小，发生机组解列，变电所全停事故的机率也极小，所以在本预案不予考虑。

2．4本预案的中心内容是发生大型变压器着火事故后的应急处理，重点是防止变压器着火事故发生后的事故扩大。

3．应急预案内容

3．1应急指挥机构及其职责

3.1.1应急指挥机构的组成：

总 指 挥：XX

副总指挥：XX XX XX XX

机构成员：XX XX XX XX XX XX XX XX

XX XX 各值值长

应急指挥机构的职责：

(1)在大型变压器着火事故发生后，根据事故报告立即按本预案规定的程序，组织全厂力量赶赴现场进行事故处理，使损失降到最低限，迅速恢复变压器送电和机组并网运行。

(2)负责向大唐集团公司报告我厂的事故情况和事故处理进展情况。

(3)负责大型变压器着火事故发生后，对电网用户的解释和宣传工作。系统恢复后，负责组织恢复对电网的送电工作。

(4)各应急小组在变压器着火事故发生后，应立即按职责分工，赶赴现场组织事故处理，首先，要按照保设备的原则，保障安全停机，避免重大设备损坏事故；其次，要立即与调度联系恢复我厂运行方式，尽快恢复电网送电。

(5)事故处理期间，要求各岗位尽职尽责，联络渠道要明确畅通；联络用语规范，认真做好有关情况的记录工作。

(6)全厂有关生产单位，对事故发生的现象、设备损坏情况和事故处理经过一定要记录清楚，等待备查。

(7)事故应急处理的终止。220KV系统恢复正常运行方式，所有停运变压器、机组均恢复正常运行为大型变压器着火事故应急处理的终止点。

(8)组织和提供事故恢复所需要的备品备件。组织事故恢复所必需的生产车辆。组织实施事故恢复所必须采取的临时性措施。

(9)完成大型变压器着火事故(发生原因、处理经过、设备损坏和经济损失情况)调查报告的编写和上报工作。

3.1.2应急小组

应急操作处理组：应急操作处理组设在发电部，为应急处理的日常值班系统，由发电部当班值班员和设备部电气点检、继电保护专业人员组成。发电部部长为事故应急操作处理组第一责任人，当班值长为事故应急操作处理的第一指挥人。为防止事故扩大，当班值长可以直接调度运行人员和专业应急组协同进行事故应急操作及处理。

应急操作处理组职责：

⑴认真开展设备巡回检查，及时发现设备隐患并采取措施予以消除；

⑵认真执行“两票”制度和设备操作监护工作，避免因操作不当造成事故；

⑶及时向事故应急救援领导小组报告重大事故隐患或事故情况，及时通知专业应急组和其它事故应急小组赶赴现场进行应急处理、救援；

⑷根据具体设备事故状况，及时主动采取对事故设备、场所的隔离操作等措施，防止事故进一步扩大；

⑸发生设备事故及事故应急处理期间，应同时密切注意监控其它在运行的设备状况，避免事故的波及；

⑹当有发生危及现场工作人员人身安全的可能情况时，应及时警告并疏散现场工作人员；

⑺根据事故现场情况，协助指挥开展其他应急处理救援工作；

⑻协助保安救援组做好事故现场的封锁和保护工作；

⑼协助现场恢复和事故调查工作。

专业应急组：专业应急组设在设备部，设备部各专业班组即为各专业应急组，成员为所有班组成员。设备部部长为专业应急组的第一责任人，各专业高级主管为各专业应急组的第一责任人。当发生设备事故时，由设备部部长、各专业高级主管指挥相关专业救援人员参加应急处理、救援工作。

专业应急组的职责：

⑴根据预案规定的应急处理程序，进行事故应急处理；

⑵协助后勤医疗保障组进行现场受伤人员的救治和疏散工作；

⑶协助进行现场恢复以及事故分析、调查工作。

物资保障组：物资保障应急组由计划供应部负责，计划供应部部长为第一责任人，由应急处理救援领导小组直接调度。其主要职责是为事故处理、救援提供车辆、抢险物资及备品备件保证，协助现场救护伤员。

后勤、医疗保障组：后勤医疗保障组由同力粉煤灰开发有限公司负责，同力粉煤灰开发有限公司经理为第一责任人，由应急处理救援领导小组直接调度。其主要职责是为事故处理、救援提供医疗及食品保证，现场救护伤员。

消防救援组：消防救援组由安监部负责，组长为安监部部长，由专业消防队和保卫部门所有成员组成。当生产现场发生火灾事故时，由应急处理救援领导小组直接调度。其主要职责是：现场救火，物资抢救、疏散。火警电话119或5129。

安全保障组：安全保障组设在安监部，安监部部长为第一责任人。其主要职责是负责事故现场及厂区的保卫工作，确保事故现场不遭破坏。

保安救援组：保安救援组设在安监部，安监部部长为第一责任人。主要职责负责事故现场保安救援工作。

通讯保障组：通讯保障组设在设备部，通讯班班长为第一责任人。在事故发生后，通讯保障组全力确保生产、调度电话的畅通，确保值长岗位全国直拨电话的畅通。

3．2危急事件的预防

(1)在大型变压器着火事故发生期间和终止后，要按照事故调查规程和二十五项反措要求，要按照我厂运行规程要求，及时分析和预测事故发展可能带来的后果，预先采取有针对性地措施进行防范。

(2)各部门各单位的领导和技术人员要群策群力，要顾全大局，针对事故的蔓延要及时采取措施，防止事故扩大。

(3)防止大型变压器着火事故的发生应按《电力设备交接和预防性试验规程》及《防止电力生产重大事故的二十五项重点要求》的规定，定期进行检修、预试。

(4) 在变压器大、小修时，按照相关规定，进行全项目试验，并对变压器本体油、套管油、分接开关油做油色谱分析及微水、耐压试验。

(5) 加强对大型变压器的日常维护检查,定期对变压器本体油进行油色谱分析，发现异常,应缩短变压器油色谱分析的时间，及时分析原因,消除事故隐患.防止运行中的大型变压器由设备隐患发展成火灾事故。

(6) 每年春季，应对变压器的冷却器进行清扫，防止变压器在夏季运行时温度过高。定期检查冷却装置的风扇电机及潜油泵电机的工作情况，检查风扇电源控制箱及中间端子箱内的接线是否接触良好，无发热现象。

(7) 运行人员定期对设备进行巡视，监测变压器各部运行温度，特别是铁芯及油温度，发现异常缺陷及时通知检修人员处理。变压器轻瓦斯动作：当轻瓦斯动作后，运行人员应及时赶到现场，对变压器外观进行检查，同时通知化学专业对变压器油样进行化学分析，根据结果判断故障类型。

(8) 按规定年限对变压器瓦斯继电器进行校验。

(9) 定期对变压器测温装置及其二次回路进行试验。

(10) 定期对变压器的自动灭火喷淋装置进行试验。

(11)变压器发生火灾后应急操作处理组要把事故处理的重点放在保证变电所的稳定运行和确保机组安全停机上。主变压器着火事故发生后，确保变电所的稳定运行和有关机组的安全停机至关重要。

(12)实践证明，在事故发生后，立即将变压器电气隔离，判明事故原因，是值长和电

合集下载

主变压器着火事故预案

主变压器着火事故预案

一、编制目的

为了有效应对主变压器着火事故，保障人员生命财产安全，减少事故损失，提高应急处置能力，特制定本预案。

二、适用范围

本预案适用于公司范围内主变压器着火事故的应急处置。

三、事故类型及危害程度

1. 事故类型：主变压器着火事故。

2. 危害程度：可能导致人员伤亡、设备损坏、环境污染，严重影响公司正常生产秩序。

四、应急处置原则

1. 安全第一，以人为本，确保人员生命安全。

2. 快速响应，协同作战，确保事故得到及时有效处置。

3. 预防为主，综合治理，加强日常安全管理，降低事故发生概率。

五、应急处置流程

1. 事故发现

（1）当发现主变压器着火时，现场值班人员应立即上报事故情况。

（2）值班人员应迅速采取灭火措施，同时通知相关部门。

2. 紧急响应

（1）公司应急指挥部接到事故报告后，立即启动应急预案，组织开展应急处置工作。

（2）应急指挥部下设现场指挥部、灭火救援组、医疗救护组、通讯保障组、后勤保障组等。

3. 灭火救援

（1）灭火救援组迅速赶赴现场，采取有效措施进行灭火。

（2）如火势较大，需请求消防部门支援。 4. 人员疏散

（1）医疗救护组对受伤人员进行救治，并组织现场人员疏散。

（2）确保人员疏散至安全区域，避免人员伤亡。

5. 事故调查

（1）事故发生后，立即成立事故调查组，查明事故原因。

（2）根据事故原因，提出整改措施，防止类似事故再次发生。

六、保障措施

1. 加强人员培训，提高应急处置能力。

2. 配备必要的灭火器材和设备，确保灭火救援工作顺利进行。

3. 建立完善的信息沟通机制，确保信息畅通。

4. 加强日常安全管理，预防事故发生。

七、预案修订

本预案自发布之日起实施，如遇国家法律法规、政策调整或公司实际情况发生变化，应及时修订本预案。

八、附则

本预案由公司安全生产管理部门负责解释。

变压器着火应急预案演练

变压器着火应急预案演练

一、目的

为提高我单位应对变压器着火事故的应急响应能力，确保人员生命财产安全，最大限度地减少财产损失，特制定本演练方案。

二、演练背景

1. 演练时间：XXXX年XX月XX日XX时XX分

2. 演练地点：XX变电站

3. 演练场景：模拟XX变电站1号主变压器因内部故障发生着火事故。

三、演练目的

1. 提高参演人员对变压器着火事故的应急响应能力。

2. 熟悉和掌握变压器着火事故的应急处理流程和措施。

3. 检验应急预案的可行性和有效性。

4. 提高参演人员的应急处置技能和团队合作精神。

四、演练内容

1. 接到变压器着火报警，启动应急预案。

2. 各应急救援小组迅速集结，按照预案要求开展救援工作。

3. 进行灭火、疏散、医疗救护、设备抢修等工作。

4. 演练结束后，进行总结评估，提出改进措施。

五、参演人员

1. 应急指挥部：包括总指挥、副总指挥、各应急救援小组组长等。

2. 应急救援小组：包括灭火组、疏散组、医疗救护组、设备抢修组等。

3. 观摩人员：包括各部门负责人、员工等。

六、演练步骤

1. 报警阶段

- 模拟接到变压器着火报警，应急指挥部迅速启动应急预案。 - 各应急救援小组接到指令后，迅速集结。

2. 应急处置阶段

- 灭火组：立即赶赴现场，使用灭火器、灭火水带等灭火器材进行灭火。

- 疏散组：组织现场人员迅速撤离，确保人员安全。

- 医疗救护组：对受伤人员进行救治，并送往医院。

- 设备抢修组：对故障设备进行抢修，恢复供电。

3. 演练结束阶段

- 各应急救援小组完成救援任务后，向应急指挥部汇报。

- 应急指挥部对演练情况进行总结评估，提出改进措施。

七、应急响应流程

1. 接到报警后，应急指挥部立即启动应急预案，通知各应急救援小组集结。

2. 各应急救援小组按照预案要求，迅速赶赴现场开展救援工作。

3. 灭火组负责灭火，疏散组负责疏散人员，医疗救护组负责救治伤员，设备抢修组负责抢修设备。

变压器着火应急预案演练 2

变压器着火应急预案演练 2

一、演练目的

为了提高应对变压器着火事故的应急能力，检验应急预案的可行性和有效性，增强员工的消防安全意识，提高灭火救援实战能力，特组织本次变压器着火应急预案演练。

二、演练时间

2023年4月20日

三、演练地点

XX变电站

四、演练单位

1. 变电站运维部门

2. 变电站保卫部门

3. 消防部门

4. 医疗救护部门

5. 演练指挥小组

五、演练人员及职责

1. 演练指挥小组：负责演练的总体策划、组织、协调和指挥。

2. 变电站运维部门：负责现场变压器的运行监控、事故处理和恢复供电。

3. 变电站保卫部门：负责现场秩序维护、疏散群众和引导救援人员。

4. 消防部门：负责火灾扑救、灭火器材的供应和现场灭火。

5. 医疗救护部门：负责现场伤员的救治和转运。

六、演练内容

1. 变压器着火初期处置

（1）发现变压器着火，运维人员立即报告演练指挥小组。

（2）演练指挥小组接到报告后，立即启动应急预案，通知相关人员迅速到位。 （3）变电站保卫部门负责现场秩序维护，疏散周围群众。

（4）消防部门迅速赶到现场，开展火灾扑救。

2. 火灾扑救及救援

（1）消防部门利用灭火器材进行灭火，同时，利用水枪对变压器进行冷却，防止火势蔓延。

（2）医疗救护部门对受伤人员进行救治，并做好伤员转运准备。

（3）变电站运维部门对故障变压器进行隔离，确保安全。

3. 现场恢复及总结

（1）火势得到控制后，消防部门进行现场清理，确保无火种残留。

（2）变电站运维部门对故障变压器进行修复，恢复供电。

（3）演练指挥小组对本次演练进行总结，分析存在的问题，提出改进措施。

七、演练步骤

1. 演练前准备

（1）召开演练动员大会，明确演练目的、内容、要求及注意事项。

（2）对参演人员进行培训，确保其熟悉演练流程和操作规程。

（3）准备演练所需的器材、设备、物资。

2. 演练实施

（1）发现变压器着火，运维人员立即报告演练指挥小组。

（2）演练指挥小组接到报告后，立即启动应急预案，通知相关人员迅速到位。

大型变压器故障应急预案

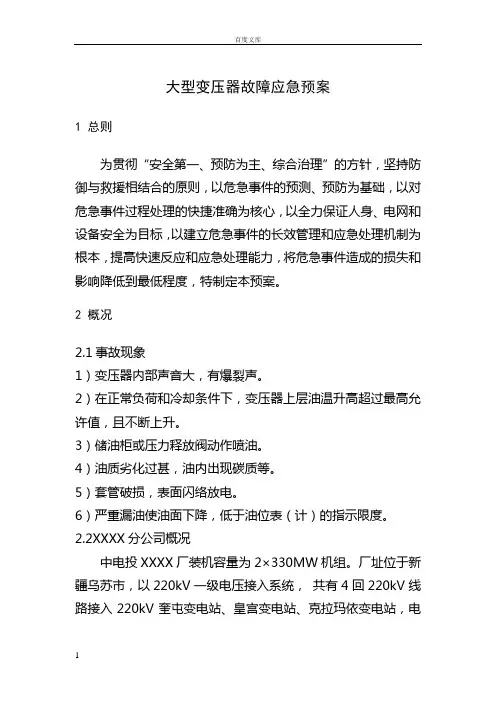

大型变压器故障应急预案

百度文库

1 大型变压器故障应急预案

1 总则

为贯彻“安全第一、预防为主、综合治理”的方针，坚持防御与救援相结合的原则，以危急事件的预测、预防为基础，以对危急事件过程处理的快捷准确为核心，以全力保证人身、电网和设备安全为目标，以建立危急事件的长效管理和应急处理机制为根本，提高快速反应和应急处理能力，将危急事件造成的损失和影响降低到最低程度，特制定本预案。

2 概况

2.1事故现象

1）变压器内部声音大，有爆裂声。

2）在正常负荷和冷却条件下，变压器上层油温升高超过最高允许值，且不断上升。

3）储油柜或压力释放阀动作喷油。

4）油质劣化过甚，油内出现碳质等。

5）套管破损，表面闪络放电。

6）严重漏油使油面下降，低于油位表（计）的指示限度。

2.2XXXX分公司概况

中电投XXXX厂装机容量为2×330MW机组。厂址位于新疆乌苏市，以220kV一级电压接入系统， 共有4回220kV线路接入220kV奎屯变电站、皇宫变电站、克拉玛依变电站，电百度文库

2 气主接线采用发电机—双卷变压器组单元接线，接入电厂220kV升压站。主变、高备变中性点运行方式可接地或不接地。主变、厂高变布置在空冷平台下，通过软导线与220kV屋外配电装置连接。两台机组共设一台50/31.5-31.5MVA分裂绕组高压备用变压器，每台机组设6kVA、B段，厂用辅机设备开关采用真空开关和F-C开关供电。

主厂房低压厂用电源采用380/220V三相四线制，设两台低压厂用变压器供两个低压段互为备用，下设机、炉电机控制中心MCC段，每台机组设照明变、检修变供照明、检修用，各自互为备用。事故保安电源每台机组设置一台650kW柴油发电机组。每台机组设2组动力、控制合用的220V、1000AH蓄电池，每台机组设一台80kVA的不停电电源UPS 供机组重要单相负荷。

3 应急预案内容

3.1应急组织机构及其职责

3.1.1应急指挥机构的组成
