风景园林工程(孟兆祯)复习资料

-

.

. jz. 风景园林场地竖向设计：从最大限度地发挥风景园林的综合功能出发，统筹安排园各景点、设施和地貌景观之间的关系，充分利用地形减少土量，合理处理地上设施与地下设施之间、山水之间、园外之间高程上的衔接。

根本任务：地形设计；确定园建筑与原来小品的高程；园路、广场、桥梁和其他铺装场地的设计；植物种植在高程上的要求；拟定场地排水案；安排场地土工程；管道综合。

原那么：风景园林竖向设计应在总体设计的指导下，充分满足场地各种场所、建筑物、排水、种植的功能要求；充分利用自然地形，就地取材，合理进展场地土的测算以及工程量的平衡，以减少土量；合理确定高程，在满足场地等要求的前提下，以最少的投入到达风景园林整体效果的设计要求。

设计步骤：资料的搜集；现场踏勘与调研；风景园林竖向规划设计图纸的表达。

等高线法：设计者进展三维空间思维及设计的一种科学、有效的设计法。特点：能较完整地将设计地形与原自然地形地貌进展比较，便地看到土的变化情况，以进展土的调配；整体性强；在同一图纸上便可表达原有地形、设计地形状况及公园的平面布置、各局部的高程关系。

绝对高程：地面上一点到水准面的铅垂距离。

相对高程：所设计场地各点相对于基准面的高差

等高线：一组垂直间距相等、平行于水平面的假想面，与自然地貌相交切所得到的交线在平面上的投影。性质：同一条等高线上所有的点，其高程都相等；每一条等高线都是闭合的；水平间距的大小，表示地形的缓或陡；一般不相交或重叠，只有在悬崖处等高线才可能出现相交情况；在图纸上不能直穿横过河谷、堤岸和道路灯。 -

.

. jz. 山谷：景观面狭窄，成带状向空间，有一定神秘河诱导期待感，是一个低地。

山脊：景观面丰富，为外向型空间，脊线为坡面的分界限，独特之处在于导向性和动态感。

减少土工程量的措施：应遵循“因地制宜〞的原那么；园林建筑应与地形结合；园路选线对土工程量的影响；多搞小地形，少搞或不搞大规模的挖湖堆山；缩短土调配运距，减少小搬运；合理的管道布线和埋深。

土壤密度：单位体积天然状况下的土壤质量，单位为kg/m3。

土壤的自然倾斜角〔安息角〕：土壤自然堆积，经沉落稳定后的外表与地平面所形成的夹角。

土壤含水量：土壤隙中的水重和土壤颗粒重的比值。

土施工：挖掘、运输、填筑、压实。

给水系统：从水源取水，并按用户对水质的不同要求进展处理，再将水输送至各用水点使用。

排水系统：为了使将水、污水无害及变害为利，为收集、输送、处理和处置污水，而建造一系列工程设施系统。

公园绿地：生活用水、养护管理用水、造景用水、消防用水。经济合理平安可靠。

水源：市政给水〔自来水厂〕、地表水〔取水便、水量充分不含或少含矿物质〕、地下水〔水温稳定、含矿物质多〕、再生水〔污水经适当再生工艺处理后具有一定使用功能的水〕。

给水管网根本布置形式：树枝状管网〔较简单、省管材，适合用水点较分散，供水的保证率较差〕环状管网〔可靠性高、使用管材多、投资大〕

布置要点：力求经济与满足最正确水利条件〔干管应靠近用水量最大及主要用水-

.

. jz. 点、靠近调节设施、管道力求短而直〕应便于检修维护〔干管尽量埋设于绿地下，减少对道路、广场和水体的穿越，在阀门、仪表、附件等处留有检查井，给水管网应有不小于0.003的坡度坡向泄水门井以便放空检修，在保证不受冻的情况下、避开复杂地形和难于施工的地段〕保证使用平安，防止损坏和受到污染〔管网和其他管道应保持一定平安距离，管道埋深，穿越障碍物时应设置必要的防护措施〕

一般规定：管道埋深〔管顶最小覆土深度不小于土壤冰冻线以下0.15m，行车道下的管线不宜小于0.7m，埋设在绿地中的给水支管最小埋深不应小于0.5m〕阀门及消防栓〔每500m直线距离设一个阀门，间距不应超过120m保护半径不应大于150m〕管道材料的选择〔DN>=75mm时，采用有衬的给水铸铁管、球墨铸铁管、给水塑料管、复合管；反之，采用水煤气钢管、给水塑料管、复合管等〕

用水量标准：根据各地区城镇的性质、经济水平、生活式和习惯、气温气候特征、房屋设备等不同情况而制定的

节点流量：管段的均匀沿线流量简化成两个相等的集中流量，计算管段的始末端输出。

水头损失：水在管中流动时和管壁发生摩擦，为了抑制这些摩擦力而消耗的势能〔沿程+局部〕

局部比例：生活给水管网为25%~30%，生产给水管网、生活消防共用给水管网、生活生产消防共用给水管网均为20%，消防系统给水管网为10%，生产消防共用给水管网为15%。

污水分类：生活污水、工业废水和降水

合流制排水系统：将生活污水、工业废水和雨水混合在同一个管渠排除的系统。

分流制排水系统：将生活污水、工业废水和雨水分别在两个或以上各自独立的管-

.

. jz. 渠排除的系统〔完全分流制：科学、清洁、投资大。不完全分流制：经济节能〕

风景园林绿地排水特点：排水类型以降水为主，仅包含少量生活污水；风景园林中地形起伏多变，可以通过地面组织排水，减少管网的敷设；风景园林多有水体，雨水可就近排入水体；风景园林可采用多种式排水，不同地段可根据其具体情况采用适当的排水式；排水设施应尽量结合造景；排水的同时还要考虑雨水的利用，并通过土壤的渗透吸收以利植物生长，干旱地区尤应注意保水。

排水形式：地面排水、沟渠排水、管道排水。

地面排水式：拦、阻、蓄、分、导。调整竖向设计〔注意控制地面坡度，使之不致过陡；同一坡度的坡面不宜延续过长，应该有起有伏，使地表径流不致一冲到底；在地面水汇流线上，应利用道路、山谷线等拦截和组织排水，通过不断变化的沟、谷、涧、山路等对雨水径流加以组织，减缓径流速度，使其聚集或分散开来，并就近排放到地面的排水明渠或雨水管网中〕利用地被植物；采取工程措施〔“谷〞、挡水、护土筋、排水明沟、出水口〕埋管排水。

雨水管渠系统：雨水口、雨水管渠、检查井、出水口。主要任务：及时地聚集并排除暴雨形成的地面径流，防止公园绿地等受淹，保证绿地和广场上的活动能够正常进展。

湿地处理系统：天然湿地系统、自由水面人工湿地、人工潜流湿地。

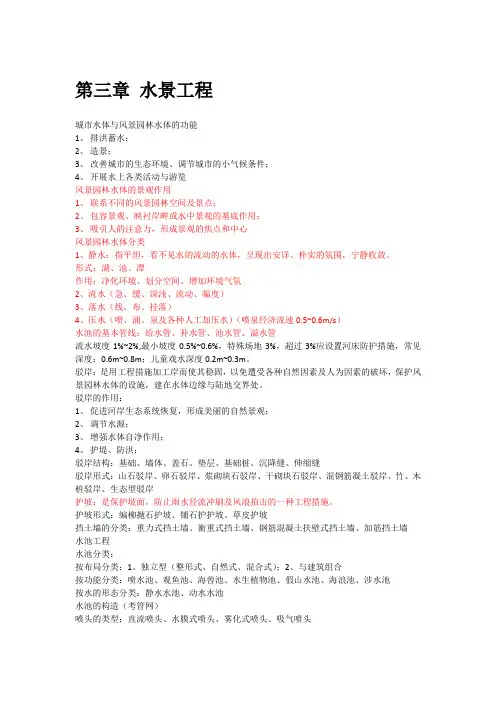

风景园林水体分类：静水〔净化环境、划分空间以及增加环境气氛〕动水〔具有生动、活泼、富有生命力〕

驳岸：用工程措施加工岸而使其稳固，以免遭受各种自然因素及人为因素的破坏，保护风景园林中水体的设施，建在水体边缘与陆地交界处。具有护堤、防洪、改善滨水区景观、恢复生态平衡等功能。促进河岸生态系统恢复，形成美丽自然的-

.

. jz. 景观；调节水源；增强水体自净作用。

驳岸构造：根底〔埋入水底深度不小于500mm厚度常用400mm宽度为其高度的0.6~0.8倍〕墙体〔保持一定的厚度〕盖〔压顶，增强驳岸的稳定性，阻止墙后的土壤流失，美化水岸线〕垫层、根底桩、沉降缝、伸缩缝。

驳岸形式：硬驳岸〔条、块、混凝土、山、卵、塑木〕软驳岸〔竹木、自然生态〕混合驳岸〔钢性材料结合植物种植形成既生态又具有较高强度。土坡嵌、笼垫、陡坡多质、缓坡多质〕

破坏驳岸的主要因素：地基〔超荷载、沉陷、冻胀、桩腐烂、动物破坏、地下水浮托〕常水位以下〔浸渗、冲刷、冲蚀〕常水位至高水位〔淹没、冲刷、冲蚀〕最高水位以上〔浪激、超载、日晒、风蚀〕

挡土墙：防止土体坍塌的构筑物。分类〔重力式：挡土高度不超过5m；衡重式：挡土高度超过5m；钢筋混凝土扶壁式；加筋〕

水池分类：布局〔独立型：整形式、自然式、混合式；与建筑组合〕功能〔喷水、观鱼、海兽、水生植物、假山水、海浪、涉水〕形态〔静水、动水〕

水池的构造：刚性构造和柔性构造。池壁〔砖砌、钢筋混凝土、砖砌加铅丝网〕池壁顶〔平顶、中折拱、曲拱、倾斜式等〕池底；溢水口、溢水管；进水口及给水管道；泄水口及排水管道；阀门井；种植槽。

水池设计：平面设计、立面设计、剖面设计和管线设计。

水池构造设计：混凝土水池〔常用做法：素土夯实、300厚3:7灰土、100厚C10混凝土垫层、20厚1:3水泥砂浆找平层、防水层、20厚1:3水泥砂浆保护层、钢筋混凝土池底、素水泥浆结合层一道、20厚1:1水泥砂浆抹面〕；砖水池；柔性构造水池〔三元乙丙橡胶薄膜水池、软底式水池〕 -

.
