液压系统的基本知识
一、液压系统的组成及其作用
一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。
（一）动力元件
动力元件起着向系统提供力源的作用，是系统不可缺少的核心元件。液压系统是以液压泵作为向系统提供一定的流量和压力的动力元件，液压泵将原动机（电动机或内燃机）输出的机械能转换为工作液体的压力能，是一种能量转换装置。
1、液压泵
液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。
（1）泵的符号
（2）泵的工作原理
液压泵就是将原动机输入的机械能转换成液体的压力能，再以压力、流量的形式输送到系统中去。
（3）液压泵的特点
①具有若干个密封且又可以周期性变化的空间。
②邮箱内液体的绝对压力必须恒等于或大于大气压力。
③具有相应的配流机构。
（二）执行元件
执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。
1、液压马达
马达元件的符号
液压马达分为：叶片式液压马达和径向柱塞式液压马达。 2、液压缸
液压缸按其结构形式，可以分为活塞缸、柱塞缸和摆动缸三类。
（三）控制元件
控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。根据控制功能的不同，液压阀可分为压力控制阀、流量控制阀和方向控制阀。根据控制方式不同，液压阀可分为开关式控制阀、定值控制阀和比例控制阀。
1、在液压传动系统中，控制油液压力高低的液压阀称之为压力控制阀，简称压力阀。压力控制阀又分为溢流阀(安全阀)、减压阀、顺序阀、压力继电器等；
2、流量控制阀包括节流阀、调整阀、分流集流阀等；
3、方向控制阀方向控制阀主要用来通断油路或改变油液流动方向，从而控制执行元件的启动或停止，改变其运动方向。它主要包括单向阀和换向阀。
（1）单向阀
单向阀的主要作用是控制液压的单向流动。主要性能要求是：正向流动阻力小，反向时密封性能好，动作灵敏。

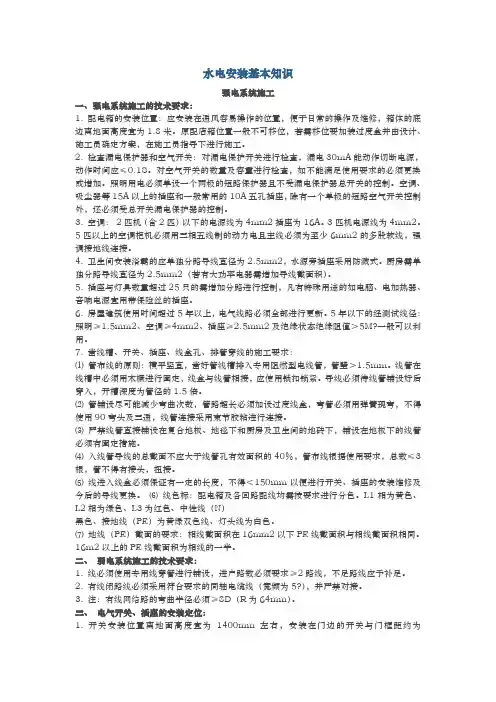

水电安装基本知识
强电系统施工
一、强电系统施工的技术要求：
1. 配电箱的安装位置：应安装在通风容易操作的位置，便于日常的操作及维修，箱体的底边离地面高度宜为1.8米。原配店箱位置一般不可移位，若需移位要加装过度盒并由设计、施工员确定方案，在施工员指导下进行施工。
2. 检查漏电保护器和空气开关：对漏电保护开关进行检查，漏电30mA能动作切断电源，动作时间应≤0.1S。对空气开关的数量及容量进行检查，如不能满足使用要求的必须更换或增加。照明用电必须单设一个两极的短路保护器且不受漏电保护器总开关的控制。空调、吸尘器等15A以上的插座和一般常用的10A五孔插座，除有一个单极的短路空气开关控制外，还必须受总开关漏电保护器的控制。
3. 空调： 2匹机（含2匹）以下的电源线为4mm2插座为16A。3匹机电源线为4mm2。5匹以上的空调柜机必须用三相五线制的动力电且主线必须为至少6mm2的多股软线，强调接地线连接。
4. 卫生间安装浴霸的应单独分路导线直径为2.5mm2，水源旁插座采用防溅式。厨房需单独分路导线直径为2.5mm2（若有大功率电器需增加导线截面积）。
5. 插座与灯具数量超过25只的需增加分路进行控制，凡有特殊用途的如电脑、电加热器、音响电源宜用带保险丝的插座。
6. 房屋建筑使用时间超过5年以上，电气线路必须全部进行更新。5年以下的经测试线径：照明≥1.5mm2、空调≥4mm2、插座≥2.5mm2及绝缘状态绝缘阻值＞5M?一般可以利用。
7. 凿线槽、开关、插座、线盒孔、排管穿线的施工要求：
⑴ 管布线的原则：横平竖直，凿好管线槽排入专用阻燃型电线管，管壁＞1.5mm。线管在线槽中必须用木橛进行固定，线盒与线管相接，应使用锁扣锁紧。导线必须待线管铺设好后穿入，开槽深度为管径的1.5倍。
⑵ 管铺设尽可能减少弯曲次数，管路超长必须加设过度线盒，弯管必须用弹簧现弯，不得使用90弯头及三通，线管连接采用束节胶粘进行连接。

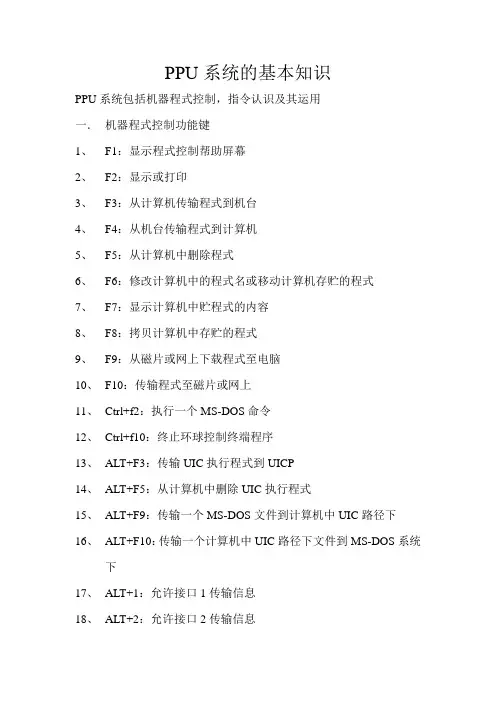

PPU系统的基本知识
PPU系统包括机器程式控制，指令认识及其运用
一． 机器程式控制功能键
1、 F1：显示程式控制帮助屏幕
2、 F2：显示或打印
3、 F3：从计算机传输程式到机台
4、 F4：从机台传输程式到计算机
5、 F5：从计算机中删除程式
6、 F6：修改计算机中的程式名或移动计算机存贮的程式
7、 F7：显示计算机中贮程式的内容
8、 F8：拷贝计算机中存贮的程式
9、 F9：从磁片或网上下载程式至电脑
10、 F10：传输程式至磁片或网上
11、 Ctrl+f2：执行一个MS-DOS命令
12、 Ctrl+f10：终止环球控制终端程序
13、 ALT+F3：传输UIC执行程式到UICP
14、 ALT+F5：从计算机中删除UIC执行程式
15、 ALT+F9：传输一个MS-DOS文件到计算机中UIC路径下
16、 ALT+F10：传输一个计算机中UIC路径下文件到MS-DOS系统下
17、 ALT+1：允许接口1传输信息
18、 ALT+2：允许接口2传输信息 二． 指令的认识及运用
1、 DE(delete)删除
删除机器当前运行的程式（DE/AL,DE/ALL）
2、 RU(RUN)运行
运行需要生产的程式，RU( )程式名↙
3、 RE（rename）重新命名
修改程式名，RE↙NAME↙NEW NAME↙
4、 CH(chang)改变
进入程式去修改程式，CH( ) NAME↙
５、SH(show)列出，显示
显示机器正在生产的机种名称，SH( )M↙显示所有设置参数：SH( )ALL↙
6、SET设置
设置生产数量：SET SEQ↙设置校正步数：SET UP↙（手动抓坐标）
7、N(name)显示程式名
N↙显示机器所存贮的程式名
8、L(list)列出
在CH状态下列出需要的程式步骤
9、A(alter)修改
在CH状态下修改程式坐标，站数，转向等
10、I/D（insert/delete）插入/删除

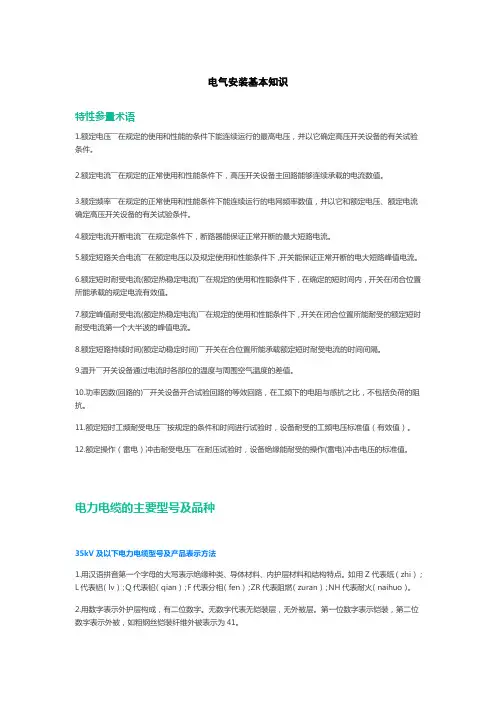

电气安装基本知识
特性参量术语
1.额定电压――在规定的使用和性能的条件下能连续运行的最高电压，并以它确定高压开关设备的有关试验条件。
2.额定电流――在规定的正常使用和性能条件下，高压开关设备主回路能够连续承载的电流数值。
3.额定频率――在规定的正常使用和性能条件下能连续运行的电网频率数值，并以它和额定电压、额定电流确定高压开关设备的有关试验条件。
4.额定电流开断电流――在规定条件下，断路器能保证正常开断的最大短路电流。
5.额定短路关合电流――在额定电压以及规定使用和性能条件下，开关能保证正常开断的电大短路峰值电流。
6.额定短时耐受电流(额定热稳定电流)――在规定的使用和性能条件下，在确定的短时间内，开关在闭合位置所能承载的规定电流有效值。
7.额定峰值耐受电流(额定热稳定电流)――在规定的使用和性能条件下，开关在闭合位置所能耐受的额定短时耐受电流第一个大半波的峰值电流。
8.额定短路持续时间(额定动稳定时间)――开关在合位置所能承载额定短时耐受电流的时间间隔。
9.温升――开关设备通过电流时各部位的温度与周围空气温度的差值。
10.功率因数(回路的)――开关设备开合试验回路的等效回路，在工频下的电阻与感抗之比，不包括负荷的阻抗。
11.额定短时工频耐受电压――按规定的条件和时间进行试验时，设备耐受的工频电压标准值（有效值）。
12.额定操作（雷电）冲击耐受电压――在耐压试验时，设备绝缘能耐受的操作(雷电)冲击电压的标准值。
电力电缆的主要型号及品种
35kV及以下电力电缆型号及产品表示方法
1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。
2.用数字表示外护层构成，有二位数字。无数字代表无铠装层，无外被层。第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。 3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。
