日照变形观测

第２期　２０１５年６月　气象水文海洋仪器　Ｍｅｔｅｏｒｏｌ０ｇｉｃａｌ，Ｈｙｄｒｏｌｏｇｉｃａｌ　ａｎｄ　Ｍａｒｉｎｅ　Ｉｎｓｔｒｕｍｅｎｔｓ　Ｎｏ．２　Ｊｕｎ．２０１５　

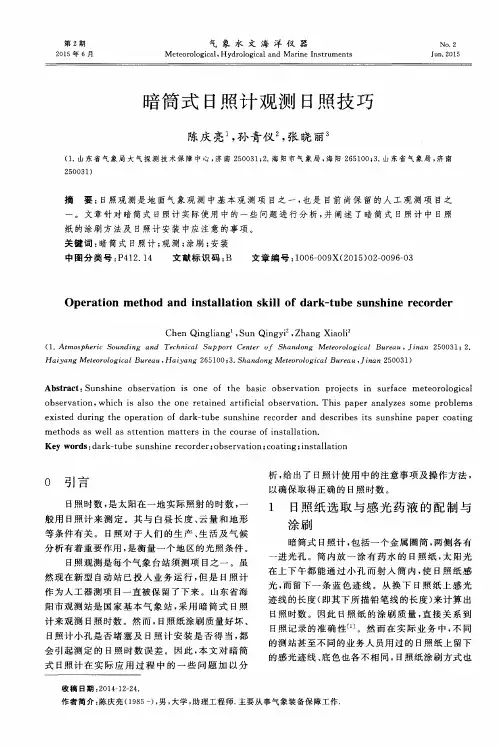

暗筒式日照计观测日照技巧　

陈庆亮　，孙青仪　，张晓丽。　

（１．山东省气象局大气探测技术保障中心，济南２５００３１；２．海阳市气象局，海阳２６５１００；３．山东省气象局，济南　２５００３１）　

摘　要：日照观测是地面气象观测中基本观测项目之一，也是目前尚保留的人工观测项目之　

一。文章针对暗筒式日照计实际使用中的一些问题进行分析，并阐述了暗筒式日照计中日照　纸的涂刷方法及日照计安装中应注意的事项。　

关键词：暗筒式日照计；观测；涂刷；安装　中图分类号：Ｐ４１２．１４　文献标识码：Ｂ　文章编号：１００６—００９Ｘ（２０１５）０２—００９６—０３　

Ｏｐｅｒａｔｉｏｎ　ｍｅｔｈｏｄ　ａｎｄ　ｉｎｓｔａｌｌａｔｉｏｎ　ｓｋｉｌｌ　ｏｆ　ｄａｒｋ—ｔｕｂｅ　ｓｕｎｓｈｉｎｅ　ｒｅｃｏｒｄｅｒ　

Ｃｈｅｎ　Ｑｉｎｇｌｉａｎｇ　，Ｓｕｎ　Ｑｉｎｇｙｉ　，Ｚｈａｎｇ　Ｘｉａｏｌｉ。　（１．Ａｔｍｏｓｐｈｅｒｉｃ　Ｓｏｕｎｄｉｎｇ　ａｎｄ　Ｔｅｃｈｎｉｃａｌ　Ｓｕｐｐｏｒｔ　Ｃｅｎｔｅｒ　ｏｆ　Ｓｈａｎｄｏｎｇ　Ｍｅｔｅｏｒｏｌｏｇｉｃａｌ　Ｂｕｒｅａｕ，Ｊｉｎａｎ　２５００３１；２．　ＨａｉｙａｎｇＭｅｔｅｏｒｏｌｏｇｉｃａｌ　Ｂｕｒｅａｕ，Ｈａｉｙａｎｇ　２６５１００；３．ＳｈａｎｄｏｎｇＭｅｔｅｏｒｏｌｏｇｉｃａｌ　Ｂｕｒｅａｕ，Ｊｉｎａｎ　２５００３１）　

Ａｂｓｔｒａｃｔ：Ｓｕｎｓｈｉｎｅ　ｏｂｓｅｒｖａｔｉｏｎ　ｉｓ　ｏｎｅ　ｏｆ　ｔｈｅ　ｂａｓｉｃ　ｏｂｓｅｒｖａｔｉｏｎ　ｐｒｏｊｅｃｔｓ　ｉｎ　ｓｕｒｆａｃｅ　ｍｅｔｅｏｒｏｌｏｇｉｃａｌ　ｏｂｓｅｒｖａｔｉｏｎ，ｗｈｉｃｈ　ｉｓ　ａｌｓｏ　ｔｈｅ　ｏｎｅ　ｒｅｔａｉｎｅｄ　ａｒｔｉｆｉｃｉａｌ　ｏｂｓｅｒｖａｔｉｏｎ．Ｔｈｉｓ　ｐａｐｅｒ　ａｎａｌｙｚｅｓ　ｓｏｍｅ　ｐｒｏｂｌｅｍｓ　ｅｘｉｓｔｅｄ　ｄｕｒｉｎｇ　ｔｈｅ　ｏｐｅｒａｔｉｏｎ　ｏｆ　ｄａｒｋ—ｔｕｂｅ　ｓｕｎｓｈｉｎｅ　ｒｅｃｏｒｄｅｒ　ａｎｄ　ｄｅｓｃｒｉｂｅｓ　ｉｔｓ　ｓｕｎｓｈｉｎｅ　ｐａｐｅｒ　ｃｏａｔｉｎｇ　

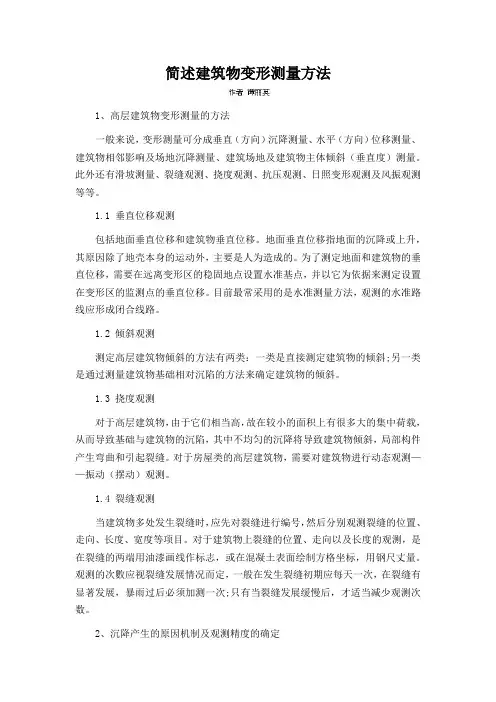

简述建筑物变形测量方法

1、高层建筑物变形测量的方法

一般来说，变形测量可分成垂直（方向）沉降测量、水平（方向）位移测量、建筑物相邻影响及场地沉降测量、建筑场地及建筑物主体倾斜（垂直度）测量。此外还有滑坡测量、裂缝观测、挠度观测、抗压观测、日照变形观测及风振观测等等。

1.1 垂直位移观测

包括地面垂直位移和建筑物垂直位移。地面垂直位移指地面的沉降或上升，其原因除了地壳本身的运动外，主要是人为造成的。为了测定地面和建筑物的垂直位移，需要在远离变形区的稳固地点设置水准基点，并以它为依据来测定设置在变形区的监测点的垂直位移。目前最常采用的是水准测量方法，观测的水准路线应形成闭合线路。

1.2 倾斜观测

测定高层建筑物倾斜的方法有两类：一类是直接测定建筑物的倾斜;另一类是通过测量建筑物基础相对沉陷的方法来确定建筑物的倾斜。

1.3 挠度观测

对于高层建筑物，由于它们相当高，故在较小的面积上有很多大的集中荷载，从而导致基础与建筑物的沉陷，其中不均匀的沉降将导致建筑物倾斜，局部构件产生弯曲和引起裂缝。对于房屋类的高层建筑物，需要对建筑物进行动态观测——振动（摆动）观测。

1.4 裂缝观测

当建筑物多处发生裂缝时，应先对裂缝进行编号，然后分别观测裂缝的位置、走向、长度、宽度等项目。对于建筑物上裂缝的位置、走向以及长度的观测，是在裂缝的两端用油漆画线作标志，或在混凝土表面绘制方格坐标，用钢尺丈量。观测的次數应视裂缝发展情况而定，一般在发生裂缝初期应每天一次，在裂缝有显著发展，暴雨过后必须加测一次;只有当裂缝发展缓慢后，才适当减少观测次数。

2、沉降产生的原因机制及观测精度的确定 2.1 沉降产生的原因机制

对于高层建筑而言，对地基土要求比较高，不只限于要求地基土有较高的承载力较少的沉降量，更重要的是要对地基土的性状应充分了解和通过勘探进行必要的研究，以便对地基土作出正确的评价，提出基础类型等。

确外界条件（如地下水位、地基土壤温度变化等）是产生建筑物沉降的另一个主要原因之一。当气象条件发生改变时，它可能表现为地基土壤在冻结时隆起和在解冻时下陷，由于受降水浸湿使地基土壤膨胀和软化以及阳光辐射和风的影响使地基土壤干燥等。

1

明志楼沉降观测方案技术设计书

项目负责人：***

报告编写人：***

审 核 人：***

目录

2

一、 任务概况及目的....................................................................................2

二、 编制依据………………………………………………………………2

三、 沉降观测方案…………………………………………………………2

(一) 沉降观测的精度、时间、次数………………………………..2

(二) 基准点和工作点的布设………………………………………2

(三) 沉降观测设备仪器、技术要求及控制要点………………….2

（四） 位的埋设和施测要点…………………………………………2

（五） 施测方法………………………………………………………………….2

四、沉降提交的资料…………………………………………………………………2

3

建筑沉降变形观测方案技术设计书

一、工程概况：

。

二、编制依据

1、《建筑变形测量规程》（JGJ/T8-2007）

2、《工程测量规范》（GB 50026--2007）

3、《国家二等水准测量规范》（GB12987-91）

4、明志楼结构情况及周边环境实况

三、沉降观测方案

（一）沉降观测精度、时间、次数：

（1）、观测精度

本次采用二等水准测量。沉降基准网观测采用一级水准测量，往返高差较差或高差闭合差应n3.0mm，(n为测站数)，最大不超过n5.0mm，沉降观测往返高差较差或高差闭合差应n0.1mm，(n为测站数)，最大不超过n5.1mm。

观测点测站高差中误差：≤0.5mm；

观测的视线长度：≤50m；

前后视视距差：≤1.0m；

视距累积差≤3.0m；

观测成果在限差内按观测距离或测站数分配闭合差计算高程。观测时一定要爱护观测标志，尺子放在观测点上应用力轻，立尺一定要直，每次把尺子立在观测标志之前，都要把观测标志点和尺子擦干净，以防止观测标4

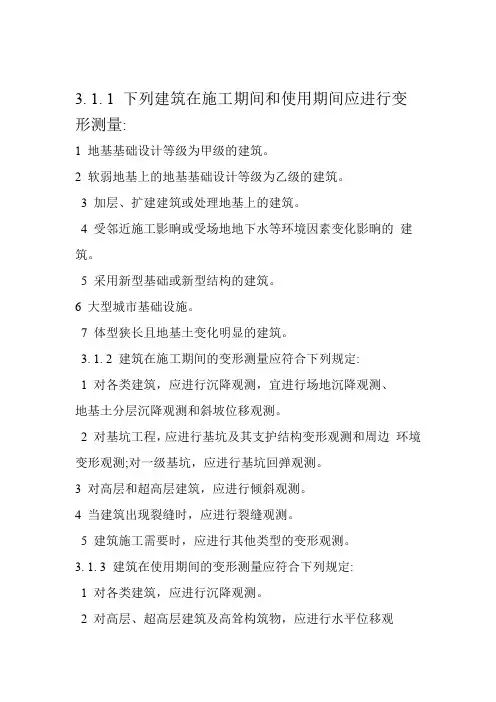

3. 1. 1 下列建筑在施工期间和使用期间应进行变形测量:

1 地基基础设计等级为甲级的建筑。

2 软弱地基上的地基基础设计等级为乙级的建筑。

3 加层、扩建建筑或处理地基上的建筑。

4 受邻近施工影晌或受场地地下水等环境因素变化影晌的 建筑。

5 采用新型基础或新型结构的建筑。

6 大型城市基础设施。

7 体型狭长且地基土变化明显的建筑。

3. 1. 2 建筑在施工期间的变形测量应符合下列规定:

1 对各类建筑，应进行沉降观测，宜进行场地沉降观测、

地基土分层沉降观测和斜坡位移观测。

2 对基坑工程，应进行基坑及其支护结构变形观测和周边 环境变形观测;对一级基坑，应进行基坑回弹观测。

3 对高层和超高层建筑，应进行倾斜观测。

4 当建筑出现裂缝时，应进行裂缝观测。

5 建筑施工需要时，应进行其他类型的变形观测。

3. 1. 3 建筑在使用期间的变形测量应符合下列规定:

1 对各类建筑，应进行沉降观测。

2 对高层、超高层建筑及高耸构筑物，应进行水平位移观 测、倾斜观测。．

3 对超高层建筑，应进行挠度观测、日照变形观测、风振

变形观测。

4 对市政桥梁、博览(展览)馆及体育场馆等大跨度建筑，

6 应进行挠度观测、风振变形观测。

5 对隧道、涵洞等，应进行收敛变形观测。

6 当建筑出现裂缝时，应进行裂缝观测。

7 当建筑运营对周边环境产生影响时，应进行周边环境变

形观测。

8 对超高层建筑、大跨度建筑、异型建筑以及地下公共设 施、涵洞、桥隧等大型市政基础设施，宜进行结构健康监测。

9 建筑运营管理需要时，应进行其他类型的变形观测。

建筑变形测量过程中发生下列情况之一时，应立即实施 安全预案，同时应提高观测频率或增加观测内容:

1 变形量或变形速率出现异常变化。

2 变形量或变形速率达到或超出变形预警值。
