高层房建工程定位测量放线施工方案

工程定位放线实施方案

一、前言

工程定位放线是工程施工前的重要环节，它确保了施工过程中的准确性和稳定性。在现代工程建设中，定位放线已经成为了必不可少的环节。本文将对工程定位放线的实施方案进行详细阐述，以便工程施工人员在工作中做好相关的准备和实施。

二、定位放线的目的

1. 确保工程施工的准确性

2. 提高工程施工的效率

3. 降低工程施工的风险

4. 保障工程施工的质量

三、定位放线的原则

1. 知识产权保护原则

2. 安全第一原则

3. 成本效益原则

4. 遵守法律法规原则

四、定位放线实施方案

1. 调查研究

在进行定位放线之前，必须对工程场地进行详细的调查研究。主要包括场地地形、土质、水文地质、气候等方面的调查，同时还需要了解当地的规划和环境政策等。

2. 设计方案

在了解了工程场地的基本情况之后，需要进行定位放线的设计方案。根据实际情况，确定放线的具体位置、角度和距离等参数。设计方案需要考虑到工程的实施难度、成本和时间等因素。

3. 装备准备

进行定位放线需要使用一定的装备，包括全站仪、测距仪、地基雷达等专业测量设备。在进行放线之前，需要对这些装备进行检查和校准，确保其准确性和稳定性。

4. 现场测量 在进行定位放线时，需要进行现场测量。测量人员需要根据设计方案，对放线的具体位置进行测量和标注。在测量过程中，需要密切配合，确保测量的准确性和一致性。

5. 放线实施

在测量完成之后，需要对测量结果进行验证，并在实际场地进行放线。在放线过程中，需要密切协作，保持高度的专注和准确性，确保放线的准确性和稳定性。

6. 数据记录

在放线完成后，需要对测量数据进行记录和归档。这些数据将作为工程施工的依据，确保施工的准确性和稳定性。

7. 结果验证

在完成放线之后，需要对放线结果进行验证和确认。如果有发现错误或偏差，需要及时进行修正和调整。

六、总结

工程定位放线是工程施工前的重要环节，它对工程施工的准确性和稳定性起着决定性的作用。因此，对工程定位放线实施方案的准备和实施非常重要。通过本文的详细阐述，希望能够帮助工程施工人员更好地理解和实施定位放线工作，确保工程施工的顺利进行。

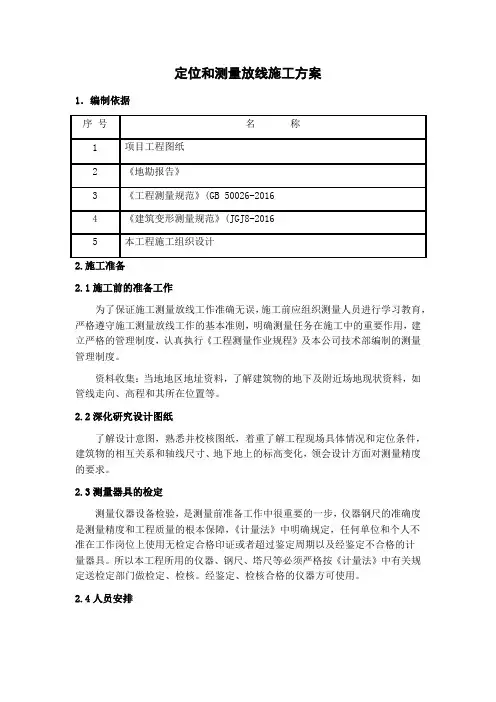

定位和测量放线施工方案

1．编制依据

序 号 名 称

1 项目工程图纸

2 《地勘报告》

3 《工程测量规范》(GB 50026-2016

4 《建筑变形测量规范》(JGJ8-2016

5 本工程施工组织设计

2.施工准备

2.1施工前的准备工作

为了保证施工测量放线工作准确无误，施工前应组织测量人员进行学习教育，严格遵守施工测量放线工作的基本准则，明确测量任务在施工中的重要作用，建立严格的管理制度，认真执行《工程测量作业规程》及本公司技术部编制的测量管理制度。

资料收集：当地地区地址资料，了解建筑物的地下及附近场地现状资料，如管线走向、高程和其所在位置等。

2.2深化研究设计图纸

了解设计意图，熟悉并校核图纸，着重了解工程现场具体情况和定位条件，建筑物的相互关系和轴线尺寸、地下地上的标高变化，领会设计方面对测量精度的要求。

2.3测量器具的检定

测量仪器设备检验，是测量前准备工作中很重要的一步，仪器钢尺的准确度是测量精度和工程质量的根本保障，《计量法》中明确规定，任何单位和个人不准在工作岗位上使用无检定合格印证或者超过鉴定周期以及经鉴定不合格的计量器具。所以本工程所用的仪器、钢尺、塔尺等必须严格按《计量法》中有关规定送检定部门做检定、检核。经鉴定、检核合格的仪器方可使用。

2.4人员安排 本工程施工测量队伍由一名测量技师和三名测量工程师组成测量班组, 在技术工程师领导下开展具体工作，包括制定测量施工方案、组织验线、测量资料汇编、现场放线，填写测量施工日志等工作。

2.5仪器准备

序号 名称 单位 数量 备注

1 全 站 仪 台 1 有效合格检定证

2 水 准 仪 台 3 有效合格检定证

3 经纬仪 台 3 有效合格检定证

4 激光铅垂仪 台 1 有效合格检定证

5 5m 塔尺 把 3 有效合格检定证

6 50m 钢尺 把 2 有效合格检定证

对讲机、线坠、计算器、盒尺、墨斗、水平尺等若干辅助器具。

1 目录

一、工程概况……………………………………………………………………2

二、编制依据……………………………………………………………………2

三、施工准备……………………………………………………………………2

四、工程定位及轴网测设方案…………………………………………………2

五、高程测量方案………………………………………………………………5

2 测量放线施工方案

一、工程概况

本工程为XXXX主体工程，位于XXX市，总建筑面积为61505.8㎡。其中地下室建筑面积16058.96㎡，地下室分3层，负三层层高5.45m，负二层层高5.2m，负一层层高5.2m；地上建筑面积45446.84㎡，地上部分2栋25层（其中4层裙楼，21层塔楼），1层层高9.6m，2、3层层高4.3m，4层层高5.2m，局部5.7m，5～25层层高均为3.6m,建筑总高117.55m。

二、编制依据

1、《工程测量规范》（GB50026-2007）；

2、《建筑施工手册》第四版；

3、本工程施工图纸；

4、本工程施工组织设计。

三、施工准备

1、人员配备：设专职测量放线工长1名，负责全部测量放线工作。木工工长2名配合放线，平面放线时，再由队组中抽调2名熟练的操作工人协助放线。

2、仪器设备：全站型电子速测仪1台，DJ2光学经纬仪1台，DS3水准仪1台，激光垂直仪1台，50m钢卷尺2把，5m钢卷尺5把，5m铝合金水准尺1根，线锤、墨斗、小线等其它工具。

3、技术准备：在施测前先熟悉总平图、建施图、结施图及与测量放线有关的技术资料。了解建筑物的建筑坐标、设计高程，在总平图上的位置，建筑物周围环境。

四、工程定位及轴网测设方案

本工程的测量放线分三部分：工程定位放线；基础、地下室测量放线；楼层测量放线。考虑本工程的实际情况，对本工程的整体采用外控法，对高层建筑采用内控法，建立统一的平面施工控制网。

施工放线：定位、基础、主体以及高层建筑

施工放线大致可以分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。

一、建筑物定位

房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成（至少）4个定位桩。放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线

建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线

基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

施工测量前置工作：

（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

（2）现场建立控制坐标网和水准参照点。水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。

（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。
