幻灯片1
迄今为止我们一直在讨论双极性晶体管（BJT），此外，还有很多种晶
体管。场效应管是另一种很重要的晶体管，其控制参数是结电场，这与 BJT
上的控制电流相当。由于电场与电压有关，因此场效应管的一个主要优点
是不需要有电流流入控制端（栅极也叫门极）。这就是说它有很高的输入阻
抗和很低的漏电流。
最容易理解的是结型场效应管（JFETs）,我们首先对它进行一下详细
的讨论。而金属氧化半导体场效应管（MOSFETs）则对数字逻辑尤为重要。
幻灯片2
对BJT晶体管来说有两种类型，即NPN和PNP两类，它们的区别在
于多数载流子不同（电子或空穴）。
由于FET（场效应管）是由结上电场的变化来控制的，因此在控制端
上接入电容可以进一步降低漏电流。而MOSFET的金属氧化物会在控制端
即输入端即栅极处形成电容。
幻灯片3
我们首先介绍结型场效应管（JFET）工作原理及控制能力。要理解结
型场效应管首先要了解导电沟道。
n型硅材料如图，其两侧各有一个接线端子。这实际上是一个其阻值取决
于掺杂量的电阻。
JFET的三个端子分别叫做源极，漏极和门极。源极相当于BJT的射极，。是多数载流子的源头。在N型材料中，载流子是电子，源极是电子的源
头。
漏极相当于BJT的集电极，因此多数载流子从源极流向漏极。对于n型
材料来说，载流子是电子，故电流方向与载流的运动方向相反。
相反。
幻灯片4
栅极由两块P型区域构成，它们形成了从源极到漏极的导电通道。通
常两个栅极是连在一起的，因此在封装后的器件上只能看到一个电极，即
栅极。
注意，上图所示器件中，因其源极、门极和漏极分别为N型、P型和N
型所以是NPN型结型场效应管（JFET），而并非按从上向下的门——通道
——门的杂质类型称其为PNP型。
幻灯片5
如同PN结，门极周围存在着耗尽区。这一损耗区自然会降低n型通道
的横向区域，从而使电子传导率下降。
改变门极到漏极的电压，进而改变耗尽区的大小，可以左右JFET的行
场效应管在开关电路中的应用
应用场景 描述 示例
电机控制 MOSFET可用作电机驱动器的开关，控制电机的启停和转向。 N沟道或P沟道MOSFET驱动单相或三相电机，实现电机的正反转和速度控制。
灯光控制 在照明系统中，MOSFET可用于控制LED灯或其他类型灯具的开关。 使用MOSFET构建的LED驱动器，通过控制栅极电压来点亮或熄灭LED灯。
电源管理 在电源管理电路中，MOSFET可用作电源开关，控制电源的通断和电压转换。 笔记本电脑等便携式设备中的电源管理芯片，利用MOSFET实现电池的充放电控制。
数字逻辑电路 MOSFET可用于构建数字逻辑门（如与门、使用MOSFET构建的与非门（NAND）电路，通过组合多或门、非门等），进而实现复杂的数字逻辑系统。 个与非门可以实现任意逻辑功能。
高功率应用 由于MOSFET能够承受较大的电流和电压，因此特别适用于电机、变压器等大功率应用。 工业级逆变器中的MOSFET开关，用于将直流电转换为交流电，驱动大功率电机。
快速切换 MOSFET在饱和区域之间可以快速切换，这使得它在需要高频开关的应用中非常有用。 PWM（脉冲宽度调制）控制器中的MOSFET，通过调整占空比来控制电机的转速。
场效应晶体管混频器原理及其电路
混频器一般由输入信号回路、本机振荡器、非线性器件和滤波网络等4部分组成，如图1所示。这里的非线性器件本身仅实现频率变换，本振信号由本机振荡器产生。若非线性器件既产生本振信号，又实现频率变换，则图1变为变频器。所谓混频，是将两个不同的信号（如一个有用信号和一个本机振荡信号）加到非线性器件上，取其差频或和频。
图1 混频器的组成部分
混频器可根据所用非线性器件的不同分为二极管混频器、晶体管混频器、场效应管混频器和变容管混频器等。混频器又可根据工作特点的不同，分为单管混频器、平衡混频器、环形混频器、差分对混频器和参量混频器等。在设计混频器时应注意如下几点：（1）要求混频放大系数越大越好。混频放大系数是指混频器的中频输出电压振幅与变频输入信号电压振幅之比，也称混频电压增益。增大混频放大系数是提高接收机灵敏度的一项有力措施。（2）要求混频器的中频输出电路有良好的选择性，以抑制不需要的干扰频率。（3）为了减少混频器的频率失真和非线性失真以及本振频率产生的各种混频现象，要求混频器工作在非线性特性不过于严重的区域，使之既能完成频率变换，又能少产生各种形式的干扰。（4）要求混频器的噪声系数越小越好，在设计混频器时，必须按设备总噪声系数分配给出的要求，合理地选择线路和器件以及器件的工作点电流。（5）要考虑混频器的工作稳定性，如本机振荡器频率不稳定引起的混频器输出不稳等。（6）注意混频器的输入端和输出端的连接条件，在选定电路和设计回路时，应充分考虑如何匹配的问题。场效应管混频性能比三极管混频好，原因在于场效应管工作频率高，其特性近似平方率，动态范围大，非线性失真小，噪声系数低，单向传播性能好。场效应管混频器实际电路举例（1）有源混频器 1）200MHz场效应管混频器电路(有源混频器) 为提高混频增益，在下列的A、B电路中输入、输出端都有匹配网络完成阻抗匹配，获得大的变频增益；并且L3，C5均谐振ωL，起了抑制本振信号输出的作用。 电路A)υs，υL均从栅极注入（如图2所示）。

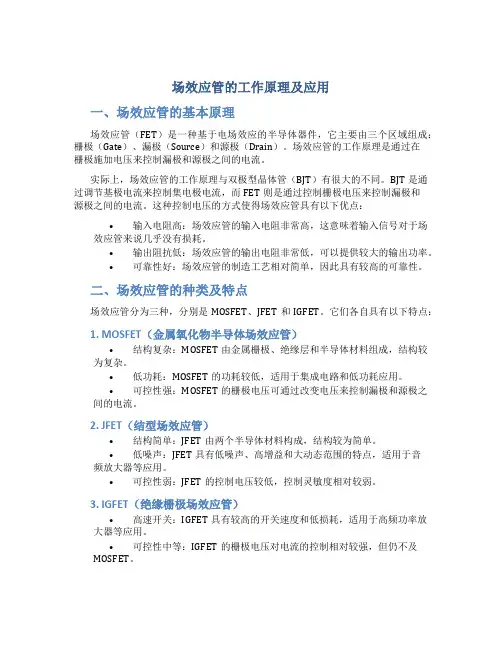

场效应管的工作原理及应用
一、场效应管的基本原理
场效应管（FET）是一种基于电场效应的半导体器件，它主要由三个区域组成：栅极（Gate）、漏极（Source）和源极（Drain）。场效应管的工作原理是通过在栅极施加电压来控制漏极和源极之间的电流。
实际上，场效应管的工作原理与双极型晶体管（BJT）有很大的不同。BJT是通过调节基极电流来控制集电极电流，而FET则是通过控制栅极电压来控制漏极和源极之间的电流。这种控制电压的方式使得场效应管具有以下优点：
• 输入电阻高：场效应管的输入电阻非常高，这意味着输入信号对于场效应管来说几乎没有损耗。
• 输出阻抗低：场效应管的输出电阻非常低，可以提供较大的输出功率。
• 可靠性好：场效应管的制造工艺相对简单，因此具有较高的可靠性。
二、场效应管的种类及特点
场效应管分为三种，分别是MOSFET、JFET和IGFET。它们各自具有以下特点：
1. MOSFET（金属氧化物半导体场效应管）
• 结构复杂：MOSFET由金属栅极、绝缘层和半导体材料组成，结构较为复杂。
• 低功耗：MOSFET的功耗较低，适用于集成电路和低功耗应用。
• 可控性强：MOSFET的栅极电压可通过改变电压来控制漏极和源极之间的电流。
2. JFET（结型场效应管）
• 结构简单：JFET由两个半导体材料构成，结构较为简单。
• 低噪声：JFET具有低噪声、高增益和大动态范围的特点，适用于音频放大器等应用。
• 可控性弱：JFET的控制电压较低，控制灵敏度相对较弱。
3. IGFET（绝缘栅极场效应管）
• 高速开关：IGFET具有较高的开关速度和低损耗，适用于高频功率放大器等应用。
• 可控性中等：IGFET的栅极电压对电流的控制相对较强，但仍不及MOSFET。 三、场效应管的应用
场效应管广泛应用于各种电子设备和系统中，包括但不限于以下领域：
1. 放大器：由于场效应管具有高输入电阻和低输出阻抗的特点，因此可以用作信号放大器。在音频放大器、射频放大器、视频放大器等设备中，场效应管常被用来放大弱信号。
