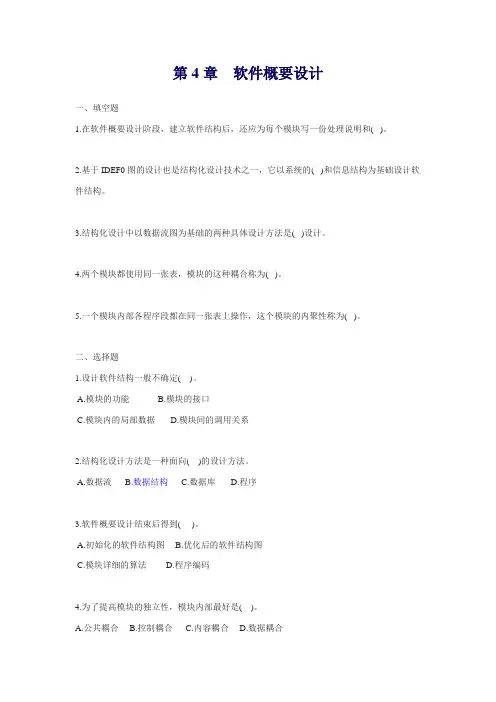

第4章 软件概要设计
一、填空题
1.在软件概要设计阶段，建立软件结构后，还应为每个模块写一份处理说明和( )。
2.基于IDEF0图的设计也是结构化设计技术之一，它以系统的( )和信息结构为基础设计软件结构。
3.结构化设计中以数据流图为基础的两种具体设计方法是( )设计。
4.两个模块都使用同一张表，模块的这种耦合称为( )。
5.一个模块内部各程序段都在同一张表上操作，这个模块的内聚性称为( )。
二、选择题
1.设计软件结构一般不确定( )。
A.模块的功能 B.模块的接口
C.模块内的局部数据 D.模块间的调用关系
2.结构化设计方法是一种面向( )的设计方法。
A.数据流 B.数据结构 C.数据库 D.程序
3.软件概要设计结束后得到( )。
A.初始化的软件结构图 B.优化后的软件结构图
C.模块详细的算法 D.程序编码
4.为了提高模块的独立性，模块内部最好是( )。
A.公共耦合 B.控制耦合 C.内容耦合 D.数据耦合
5.为了提高模块的独立性，模块内部最好是( )。
A.逻辑内聚 B.时间内聚 C.功能内聚 D.通信内聚
三、应用题
1.将第3章例题分析与解答中的图3-1“银行储蓄系统”的DFD设计成软件结构图。
2 将第3章例题分析与解答中的图3-2“成人自学考试考务管理系统”的DFD设计成软件结构图。
答案:一、填空题
1.接口说明
2.功能模块
3.变换分析与事物分析
4.公共耦合
5.通信内聚
二、选择题
1.C
2.A
3.B
4.D
5.C 三、应用题
1.
2.主图：
子图M2（考前处理）：
子图M3（考后处理）：
查询模块的功能比较简单，可以将准考证编号作为索引关键字查阅各科成绩，这里不再赘述，读者可自行设计。 一、名词解释
