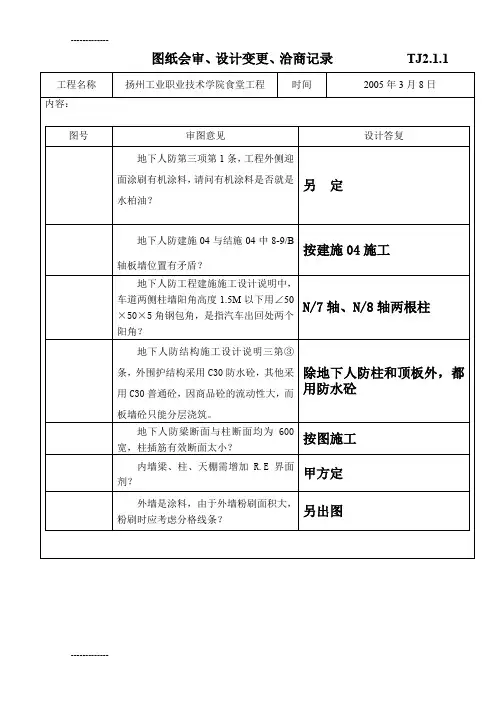

精品文档 图纸会审、设计变更、洽商记录 TJ2.1.1

工程名称 扬州工业职业技术学院食堂工程 时间 2005年3月8日

内容：

图号 审图意见 设计答复

地下人防第三项第1条，工程外侧迎面涂刷有机涂料，请问有机涂料是否就是水柏油？

另 定

地下人防建施04与结施04中8-9/B轴板墙位置有矛盾？ 按建施04施工

地下人防工程建施施工设计说明中，车道两侧柱墙阳角高度1.5M以下用∠50×50×5角钢包角，是指汽车出回处两个阳角？ N/7轴、N/8轴两根柱

地下人防结构施工设计说明三第③条，外围护结构采用C30防水砼，其他采用C30普通砼，因商品砼的流动性大，而板墙砼只能分层浇筑。 除地下人防柱和顶板外，都用防水砼

地下人防梁断面与柱断面均为600宽，柱插筋有效断面太小？ 按图施工

内墙梁、柱、天棚需增加R.E界面剂？ 甲方定

外墙是涂料，由于外墙粉刷面积大，粉刷时应考虑分格线条？ 另出图 精品文档

精品文档 施

工

单

位

项目经理：

技术负责人：

专职质检员： 建

设

︵

监

理

︶

单

位 专业技术人员：

（专业监理工程师）：

项目负责人：

（总监理工程师）

设

计

单

位

专业设计人员：

项目负责人：

图纸会审、设计变更、洽商记录 TJ2.1.1

工程名称 扬州工业职业技术学院食堂工程 时间 2005年3月8日 精品文档

精品文档 内容：

图号 审图意见 设计答复

地下人防结构中01中第五项第3条要求底板与柱、板墙施工缝高度为250MM，结构07中施工缝高度为500MM。

按500MM

上部结构建施01内墙做法中厨房、卫生间拉毛，墙面是否有瓷砖，高度多少？ 甲方定

楼层地沟过水洞（予埋在砼梁中的）用塑料管还是镀锌管。

镀锌管

上部结构建施01中屋面做法不详。

另定

施

工

单

位

项目经理：

技术负责人：

图纸会审及设计变更、洽商管理

1.图纸会审管理

1)图纸是反映设计师对工程设计理念的重要手段。为了要达到质量目标，总承包商必须充分理解、掌握设计意图和设计要求。

2)在工程准备阶段，总承包商将在业主的组织下进行图纸会审与设计交底工作。

3)施工图是施工的主要依据，施工前组织技术专业人员认真熟悉、理解图纸，对图中不理解问题书面提供给业主，以便业主在组织图纸会审前参考，将图纸中的不明确的问题解决在施工之前。

2.工程洽商及变更管理

1)本工程存在众多分包商，其管理体系和管理组织各不相同，为此总承包商设专门的技术责任工程师及经营责任工程师对工程的全部变更及洽商进行统一管理。设计变更由总承包商统一接受并及时下发至分包商，并对其是否共同按照变更的要求调整等工作进行评议处理。同时各家分包商的工程洽商以及在深化图中所反映的设计变更，亦需由总承包商汇总、审核后上报，业主、工程监理批准后由总承包商统一下发通知各专业分包商。

2)工程变更管理过程中，总承包商负责对变更实施跟踪核查，一方面杜绝个别专业发生变更，相关专业不能及时掌握并调整，造成返工、拆改的事件发生，另一方面还要监督核实工程变更造成的返工损失，合理控制分包商因设计变更引起的成本增加。

-------------
