汽车传感器测量实训报告

测量实习报告范文

一. 实习目的

1．联系水准仪的安置、整平、瞄准与读书和怎样测定地面两点间的高程；

2．掌握经纬仪对中，整平，瞄准与读书等基本操作要领；

3．掌握钢尺量距的一般方法；

4．练习用经纬仪配合小平板仪测绘地形图；

5．培养学生综合应用测量理论知识分析解决土建施工放样中一般问题的能力。

二．实习要求：

1．掌握水准仪、经纬仪、平板仪等一些主要一起的性能和如何操作使用；

2．掌握数据的计算和处理方法；

3．掌握地形图测绘的基本方法，具有初步测绘小区域大比例尺地形图的工作能力；

4．掌握测设的基本方法。

三．实习任务；

1．控制点高程测量；

2．导线长度测量；

3．水平角度测量；

4．闭合导线内业计算；

5．测绘地形图；

6．建筑物放样，道路中线测量和管线测量。

四．实习项目与程序：

1．外业测量：

（1）测量控制点高程；

（2）测量控制点间距离；

（3）测量闭合导线内角。

2．内业计算：

（1）计算控制点间高差，推算各点间高程；

（2）计算个控制点间距离及相对误差；

（3）计算个内角闭合差及内角；

（4）根据以上计算数据推算个点坐标。

3．测绘地形图：

（1）将坐标范围内的控制点标定到图纸上；

（2）根据控制点周围的地物地貌测量某些点的高程，再标在图纸上。

4．施工测量：圆曲线，缓和曲线测量。

五．实习方法：水准仪、经纬仪、平板仪的使用。

1．测量的方法：

（1）水准仪架在两个控制点的中间，距离两点大致相等。在前后两点各立水准尺一把。

（2）望远镜对准水准尺并推动，再将水准仪调平，调节三个脚螺旋，使得圆水准器旗袍居中，然后微调倾螺旋，从左边的窗口看到水准管的气泡闭合。

（3）调水平微动螺旋，使得十子丝在水准尺上测得后视读数和前视读数并记录下来。

（4）三脚架架腿抬高或降低，重新测量后视读数和前视读数并记录下来，测得高差不得超过5mm，否则重测。

2．角度测量的方法：

（1）经纬仪架在控制点上，用脚螺旋进行对中，再伸缩架腿调节圆水准气泡居中，然后调节脚螺旋使得水准管气泡也居中。通过对中器观察是否对中，否则反复调平。

百度文库

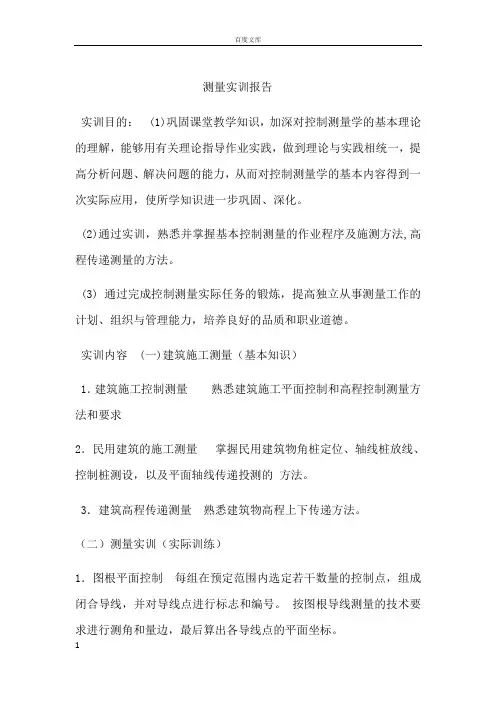

1 测量实训报告

实训目的： (1)巩固课堂教学知识，加深对控制测量学的基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的能力，从而对控制测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。

(2)通过实训，熟悉并掌握基本控制测量的作业程序及施测方法,高程传递测量的方法。

(3) 通过完成控制测量实际任务的锻炼，提高独立从事测量工作的计划、组织与管理能力，培养良好的品质和职业道德。

实训内容 (一)建筑施工测量（基本知识）

1．建筑施工控制测量 熟悉建筑施工平面控制和高程控制测量方法和要求

2．民用建筑的施工测量 掌握民用建筑物角桩定位、轴线桩放线、控制桩测设，以及平面轴线传递投测的 方法。

3．建筑高程传递测量 熟悉建筑物高程上下传递方法。

（二）测量实训（实际训练）

1．图根平面控制 每组在预定范围内选定若干数量的控制点，组成闭合导线，并对导线点进行标志和编号。 按图根导线测量的技术要求进行测角和量边，最后算出各导线点的平面坐标。 百度文库

2 2．图根高程控制 一般情况下，图根高程控制已知水准点，包含所有图根导线点，构成闭合水准路线，进 行闭合水准测量，最后算出各水准（导线）点高程。

3．地形图应用 在地形图上设计建筑基线，根据基线主点在图上的位置确定其坐标；在建筑基线的一侧，设计一 栋平行于建筑基线的房屋平面位置（房屋长和宽根据现场条件假设）；并提供房屋角点设计坐标，室内地坪的设计高程应与图上高程相适应。

4．建筑施工测量 按照老师给定的建筑基线和房屋的设计坐标、高程，根据图上的控制点和高程，计算所需的放样数据和进行放样。

（1） 计算放样数据和绘制放样略图

（2） 建筑基线放样

（3） 房屋放样

（4） 室内地坪高程的测设

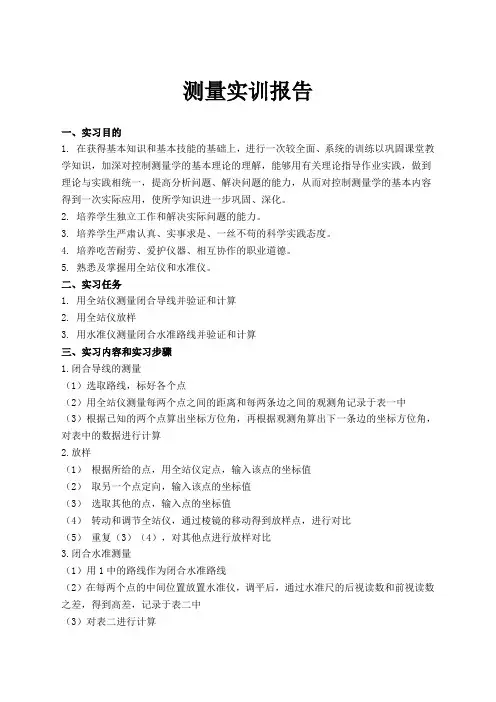

测量实训报告

一、实习目的

1. 在获得基本知识和基本技能的基础上，进行一次较全面、系统的训练以巩固课堂教学知识，加深对控制测量学的基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的能力，从而对控制测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。

2. 培养学生独立工作和解决实际问题的能力。

3. 培养学生严肃认真、实事求是、一丝不苟的科学实践态度。

4. 培养吃苦耐劳、爱护仪器、相互协作的职业道德。

5. 熟悉及掌握用全站仪和水准仪。

二、实习任务

1. 用全站仪测量闭合导线并验证和计算

2. 用全站仪放样

3. 用水准仪测量闭合水准路线并验证和计算

三、实习内容和实习步骤

1.闭合导线的测量

（1）选取路线，标好各个点

（2）用全站仪测量每两个点之间的距离和每两条边之间的观测角记录于表一中

（3）根据已知的两个点算出坐标方位角，再根据观测角算出下一条边的坐标方位角，对表中的数据进行计算

2.放样

（1） 根据所给的点，用全站仪定点，输入该点的坐标值

（2） 取另一个点定向，输入该点的坐标值

（3） 选取其他的点，输入点的坐标值

（4） 转动和调节全站仪，通过棱镜的移动得到放样点，进行对比

（5） 重复（3）（4），对其他点进行放样对比

3.闭合水准测量

（1）用1中的路线作为闭合水准路线

（2）在每两个点的中间位置放置水准仪，调平后，通过水准尺的后视读数和前视读数之差，得到高差，记录于表二中

（3）对表二进行计算 四、实习总结和心得

测量学首先是一项精确的工作，通过在学校期间在课堂上对测量学的学习，使我在脑海中形成了一个基本的、理论的测量学轮廓，而实习的目的，就是要将这些理论与实际工程联系起来。测量学是研究地球的形状和大小以及地面点位的科学，从本质上讲，测量学主要完成的任务就是确定地面目标在三维空间的位置以及随时间的变化。在信息社会里，测量学的作用日益重要，测量成果作为地球信息系统的基础，提供了最基本的空间位置信息。构建信息高速公路、基础地理信息系统及各种专题的和专业的地理信息系统，均迫切要求建立具有统一标准，可共享的测量数据库和测量成果信息系统。因此测量成为获取和更新基础地理信息最可靠，最准确的手段。测量学的分类有很多种，如普通测量学、大地测量学、摄影测量学、工程测量学。作为建筑工程系的学生，我们要学习测量的各个方面。测绘学基础就是这些专业知识的基础。

地

籍

测

量

实

习

报

告

院系:应用技术学院

专业：工程测量与监理2010级

姓名：马元俊

学号：1015070326
