传感器的实训报告

导言

传感器作为现代科技领域中的重要组成部分，被广泛应用于各个领域。实训过程中，我们学习了传感器的基本原理和应用，并通过实际操作来掌握传感器的使用方法。本报告将总结我们的实训经验，并对实际应用中遇到的问题和解决方案进行探讨。

一、传感器的基本原理

在实训过程中，我们首先学习了传感器的基本原理。传感器是一种能够将外界物理量转化为电信号的装置。根据测量的物理量不同，传感器可分为温度传感器、压力传感器、光电传感器等多种类型。无论是何种类型的传感器，其基本原理都是通过感受外界物理量的变化，并将其转化为与之成正比的电信号。

在实际应用中，传感器的最基本结构包括感受元件、信号处理电路和输出端口。感受元件可以是压力膜片、温度敏感电阻、光电二极管等，用于感知外界物理量的变化。信号处理电路则是对电信号进行放大、滤波等处理，以保证输出的准确性和稳定性。最后，传感器通过输出端口将转换后的电信号传输给外部设备进行进一步处理和应用。

二、传感器的实际应用

在实际操作中，我们选择了温度传感器和压力传感器进行实验。通过与温度计的对比测量，我们发现温度传感器具有较高的精度和稳定性。而压力传感器则在实际应用中起到了重要的作用。以汽车胎压传感器为例，它可以实时监测胎压并发送警报，提醒驾驶员及时补充气压，确保行车安全。

传感器除了在工业和交通领域有广泛应用外，还在智能家居、医疗器械等方面发挥着重要作用。智能家居中的温湿度传感器可以自动调节室内温度和湿度，提高生活质量。医疗器械中的心率传感器、血压传感器等能够实时监测患者的生理参数，为医生提供准确的诊断依据。

三、实际应用中的问题与解决方案

在实际应用中，我们也遇到了一些问题，并通过实践找到了解决方案。首先，传感器的精度和稳定性对于一些应用来说至关重要。为了保证传感器的精度和稳定性，我们需要定期对传感器进行校准和维护，以消除其工作中的误差。

其次，传感器的选择也需要根据实际需求进行合理的筛选。在选择传感器时，我们需要考虑到测量范围、工作环境、价格等因素。并根据具体需求来选择合适的传感器型号和品牌。

另外，传感器在工作过程中还可能受到外界干扰。例如，温度传感器在测量过程中可能会受到周围环境温度、辐射热等因素的影响，进而导致测量精度的下降。为了减少外界干扰，我们可以通过合理的设计和隔离措施来提高传感器的工作稳定性。

结语

通过这次传感器的实训，我们对传感器有了更深入的理解，并学会了如何正确选择和使用传感器，并解决实际应用中的问题。传感器作为现代科技的重要组成部分，将在各个领域发挥越来越重要的作用。相信通过不断学习和实践，我们将能够运用传感器技术创造更多的可能性，为人类的生活和工作带来更大便利。

合集下载

霍尔传感器制作实训报告

霍尔传感器制作实训报告

佛山职业技术学院

实训报告

课程名称传感器及应用

报告内容霍尔传感器制作与调试

专业电气自动化技术

班级08152

姓名陈红杰‘’‘’‘’

‘’‘’‘’‘’‘

学号31

二0一0年六月

佛山职业技术学院《传感器及应用》

霍尔传感器制作实训报告班级08152学号31

姓名陈红杰时间2009-2010第二学期

项目名称霍尔传感器电路制作与

调试指导老师张教雄谢应然

一、实验目的与要求：

1.对霍尔传感器的实物（电路部分）进行一个基本的了解。2.了解双层PCB板以及一定（霍尔传感器）的焊接排版的技术和工艺。

二、实验仪器、设备与材料：

1.认识霍尔传感器（电路部分）的元件（附图如下）：

2.焊接电路PCB板（双层）和对电路设计的排版工艺的了解。3.对霍尔传感器的电路原理图进行基本的分析（附图如下）：

霍尔传感器原理图：霍尔开关电路（霍尔数字电路），由三端7812稳压器，霍尔片差分放大器THS119，

三端可调分流稳压器TL431及双路JFET的输入运放TL082和输出级组成。在外磁场的

作用下,当感应强度超过导通阀值时，霍尔电路输出管导通，输出低电平

TL082是一通用的J-FET双运用算放大器，其特点有，较低输入偏置电压和偏移电

流，输出没有短路保护，输入级具有较高的输入阻抗，内建频率被子偿电路，较高的

压摆率。最大工作电压为18V。TL082是霍尔传感器的核心处理部位。（CON2接口对应

霍尔元件THS119）

霍尔元件THS119封装图

印刷板：

321

122121

212

1

212121

21

21

2

12

1

4321

1234876532132112321

1

21

21

212

直流电源输入24V，由IN4148、三端稳压管7812和TL431（串接一个电阻）构

成的稳压支路，得到不同的电压。霍尔元件THS119是采样核心元件，值得一提的是Z2这个稳压元件。在实际运用当中精密稳压集成电路TL431并不一定要用实物，可以

用一个NPN型三极管来串接一个电阻来等效代替。

整个电路的设计运用了闭环温度反馈来实现自我保护。主要的设计是RT1热敏电

传感器实训心得

传感器实训心得

实训报告

学了一学期的传感器，在最后期末的时候我们也参加了传感器这一学科的实训，收获还是颇

多。

在做测试技术的实验前,我以为不会难做,就像以前做物理实验一样,做完实验,然后两下子就

将实验报告做完.直到做完测试实验后,才知道其实并不容易做,但学到的知识与难度成正比,

使我们受益匪浅.做实验时,最重要的是一定要亲力亲为,务必要将每个步骤,每个细节弄清楚,

弄明白,这样,也会有事半功倍的效果。

实验就是使我们加深理解所学基础知识，掌握各类典型传感器、记录仪器的基本原理和适用

范围;具有测试系统的选择及应用能力;具有实验数据处理和误差分析能力;得到基本实验技

能的训练与分析能力的训练，使我们初步掌握测试技术的基本方法，具有初步独立进行机械

工程测试的能力，对各门知识得到融会贯通的认识和掌握，加深对理论知识的理解。更重要

的是能够提高我们的动手能力。

这次实习的却让我加深了对各种传感器的了解和它们各自的原理，而且还培养我们分析和解

决实际问题的能力。

在做实验的时候，连接电路是必须有的程序，也是最重要的，而连接电路时最重要的就是细

心。我们俩最开始做实验的时候，并没有多注意，还是比较细心，但当我们把电路连接好通

电后发现我们并不能得到数据，不管怎么调节都不对，后来才知道是我们电路连接错了，然

后我们心里也难免有点失落，因为毕竟是辛辛苦苦连了这么久的电路居然是错了，最后我们

就只有在认真检查一次，看错啊你处在哪里。有了这次的经验下次就更加细心了。 以上就是

我们组两人对这次实训最大的感触，下次实训虽然不是一样的学科，但实验中的经验和感受

或许会有相似的，我们会将这次的经验用到下次，经验不断积累就是我们实训最大的收获。

传感器应用实训报告自己写的

传感器应用实训报告自己写的

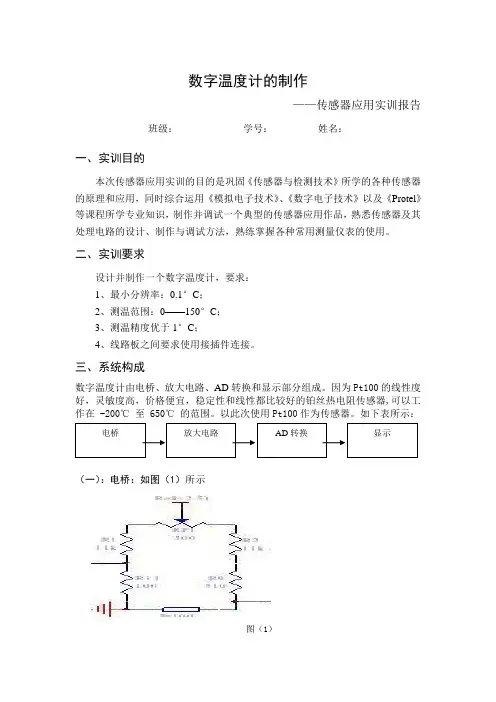

数字温度计的制作

——传感器应用实训报告

班级： 学号： 姓名：

一、实训目的

本次传感器应用实训的目的是巩固《传感器与检测技术》所学的各种传感器的原理和应用，同时综合运用《模拟电子技术》、《数字电子技术》以及《Protel》等课程所学专业知识，制作并调试一个典型的传感器应用作品，熟悉传感器及其处理电路的设计、制作与调试方法，熟练掌握各种常用测量仪表的使用。

二、实训要求

设计并制作一个数字温度计，要求：

1、最小分辨率：0.1°C；

2、测温范围：0——150°C；

3、测温精度优于1°C；

4、线路板之间要求使用接插件连接。

三、系统构成

数字温度计由电桥、放大电路、AD转换和显示部分组成。因为Pt100的线性度好，灵敏度高，价格便宜，稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至 650℃ 的范围。以此次使用Pt100作为传感器。如下表所示：

（一）：电桥：如图（1）所示

图（1） 显示 AD转换 放大电路 电桥 电桥是由4个支路组成的电路，主要用于测量各类带有电感特性设备的直流电阻测试，特别适用于大型电力变压器、互感器的直流电阻的测量；测量简单、迅速、操作一目了然。它是一种电阻测量工具。Pt100为金属热电阻，常采用三线制连接。电桥的连接方式用单臂电桥。 用336产生一个稳定的2.5V。次单臂电桥是由两个11KΩ、一个100Ω、一个500Ω的电位器和PT100组成的。当PT100由于温度变化时，是整个电桥发生变化。

（二）放大电路：如图（2）所示：

图（2）

放大电路是利用具有放大特性的电子元件,如晶体三极管,三极管加上工作电压后,输入端的微小电流变化可以引起输出端较大电流的变化,输出端的变化要比输入端的变化大几倍到几百倍。Op07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。此放大电路为同相负反馈放大电路，用两级放大到达预定的数值。电路经过电桥输出电压Ui=9.5mV，一级放大倍数A1=1+47K/2K=24.5,电路经过一级放大还未达到相应的数值，在经过二级放大，二级放大倍数A2=1+(11K+电位器阻值)/10K。

霍尔传感器制作实训报告 2

霍尔传感器制作实训报告 2

佛山职业技术学院

实训报告

课程名称 传感器及应用

报告内容 霍尔传感器制作与调试

专 业 电气自动化技术

班 级 08152

姓 名 陈红杰 ‘’‘’‘’‘’‘’‘’‘’‘

学 号 31

二0一0年六月

佛山职业技术学院

《传感器及应用》

霍尔传感器制作实训报告

班 级 08152 学 号 31

姓 名 陈红杰 时 间 2009-2010第二学期

项目名称 霍尔传感器电路制作与调试 指导老师 张教雄 谢应然

一、实验目的与要求：

1. 对霍尔传感器的实物（电路部分）进行一个基本的了解。

2. 了解双层PCB板以及一定（霍尔传感器）的焊接排版的技术和工艺。

二、实验仪器、设备与材料：

1.认识霍尔传感器（电路部分）的元件（附图如下）：

2.焊接电路PCB板（双层）和对电路设计的排版工艺的了解。

3.对霍尔传感器的电路原理图进行基本的分析（附图如下）：

霍尔传感器原理图：

霍尔开关电路（霍尔数字电路）， 由三端7812稳压器，霍尔片差分放大器THS119，三端可调分流稳压器TL431及双路JFET的输入运放TL082和输出级组成。在外磁场的作用下,当感应强度超过导通阀值时，霍尔电路输出管导通，输出低电平

TL082是一通用的J-FET双运用算放大器，其特点有，较低输入偏置电压和偏移电流，输出没有短路保护，输入级具有较高的输入阻抗，内建频率被子偿电路，较高的压摆率。最大工作电压为18V。TL082是霍尔传感器的核心处理部位。（CON2接口对应霍尔元件THS119）

霍尔元件THS119封装图

印刷板：
