MTBE装置 DCS操作员手册

第 1 页 共 18 页

HC900 DCS操作员手册

目 录

一． 系统概述

二． 操作员软件（Station）介绍

三． 流程图操作

四． 细目画面操作

五． 报警汇总操作

六． 事件操作

七． 趋势组操作

八． 操作组操作

九． 附录(流程图)

MTBE装置 DCS操作员手册

第 2 页 共 18 页 一、系统概述

本装置DCS采用的是美国HONEYWELL公司的HC900系统，HC900

作为一个混合控制器，既具有DCS连续控制的优点，又具有PLC（可编程控制器）逻辑控制的优点，主要用于中小型的连续控制和逻辑控制领域，其上位机组态软件采用的是HONEYWELL 的PLANTSCAPE R400系统。

HC900 DCS的结构如下图一：

（图一：HC900 DCS结构）

MTBE装置采用了3个HC900控制，其中1＃和2＃控制器是一对冗余的控制器，采用外部继电器进行切换，主要用于带控制的仪表回路；3＃控制器是不带冗余的控制器，用于不带控制的仪表回路的调节和显示。由于冗余控制器的切换采用的是外部继电器的切换，因此，每一个带控制的仪表回路都采用了两个仪表位号（A和B），这样就要求工艺操作员不能直接在细目画面或操作组画面修改参数，必须在流程图画面下修改参数。而且由于软件本身的缺陷，权限设置有问题，这就要求操作员不能随意的修改细目画面的其它参数。

配备了两台操作站，同时兼做工程师站，采用奔4 CPU，21寸的纯平显示器，操作系统为WINDOWS 2000英文专业版。 同时配置了一台激光打印机，用于流程图和历史趋势的打印。

HC900控制器与操作站之间采用以太网方式进行连接，即通过三个HUB和五类双绞线组成一个星型网络结构，采用的是MODBUS/TCP协议进行数据通MTBE装置 DCS操作员手册

第 3 页 共 18 页 讯。

其组态软件包括控制器组态软件Hybrid Control Designer；数据库组态软件Quick Builder；流程图组态软件Display Builder；操作站软件Station。工艺操作人员主要在Station软件中对现场仪表设备进行监控。

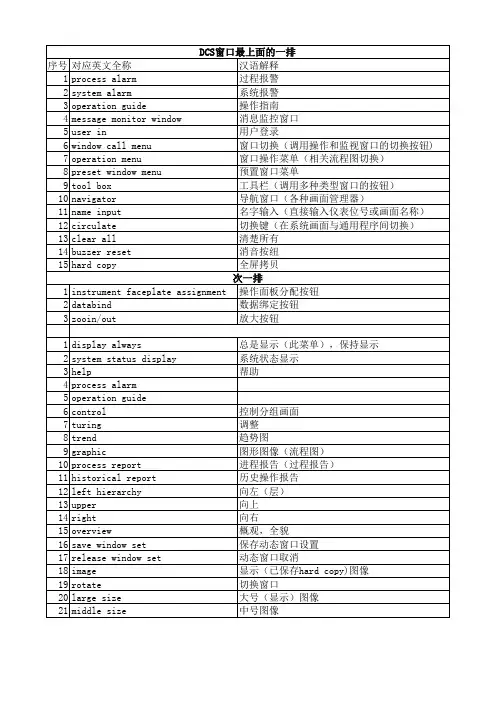

序号对应英文全称汉语解释1process alarm过程报警2system alarm系统报警3operation guide操作指南4message monitor window消息监控窗口5user in用户登录6window call menu窗口切换（调用操作和监视窗口的切换按钮)7operation menu窗口操作菜单（相关流程图切换）8preset window menu预置窗口菜单9tool box工具栏（调用多种类型窗口的按钮）10navigator导航窗口（各种画面管理器）11name input名字输入（直接输入仪表位号或画面名称）12circulate切换键（在系统画面与通用程序间切换）13clear all清楚所有14buzzer reset消音按纽15hard copy全屏拷贝1instrument faceplate assignment操作面板分配按钮2databind数据绑定按钮3zooin/out放大按钮1display always总是显示（此菜单），保持显示2system status display系统状态显示3help帮助4process alarm5operation guide6control控制分组画面7turing调整8trend趋势图9graphic图形图像（流程图）10process report进程报告（过程报告）11historical report历史操作报告12left hierarchy向左（层）13upper向上14right向右15overview概观，全貌16save window set保存动态窗口设置17release window set动态窗口取消18image显示（已保存hard copy)图像19rotate切换窗口20large size大号（显示）图像21middle size中号图像DCS窗口最上面的一排

次一排

DCS中控操作范文

一、中控操作目标：

通过DCS中控操作，实现生产过程参数的合理控制、故障的及时排查以及数据的准确监测，确保生产过程的安全和稳定运行。

二、中控操作步骤：

1.登录系统：打开DCS中控操作软件，输入用户名和密码登录系统。

2.系统状态查看：进入系统后，首先查看系统的状态，包括主机状态、通信状态、设备状态等，确保系统正常运行。

3.参数调整：根据生产过程需要，调整相关参数。例如，对温度、压力、流量等参数进行设定，以达到产品质量要求。

4.数据监测：使用DCS系统实时监测各项数据指标，如温度、压力、流量等。常用的操作包括查看实时曲线、报表数据和历史数据等，确保数据准确无误。

5.故障排查：当出现设备故障或异常情况时，使用DCS系统进行故障排查。首先查看故障报警信息，根据报警信息定位故障点，然后进行相应处理。

6.报表生成：根据需要生成各种报表，如生产报表、设备运行报表等。报表中包括生产数据、设备状态、故障事件等信息，用于分析和总结。

7.日志记录：对DCS中控操作过程进行详细记录，包括操作时间、操作内容、操作结果等。日志记录是对操作过程的回顾和总结，可为以后的操作提供参考。 8.系统退出：操作完成后，及时退出系统，关闭DCS中控操作软件。

三、注意事项：

1.操作前应仔细阅读操作手册，熟悉DCS中控操作软件的使用方法和注意事项。

2.操作过程中要严格按照规程操作，不得随意更改参数或进行其他未经授权的操作。

3.出现故障或异常情况时，及时停止操作，进行故障排查和处理，避免造成更大的损失。

4.对DCS中控操作过程中的关键操作和重要数据要进行备份和存档，以备日后查阅和分析。

5.操作结束后，及时关闭DCS中控操作软件，确保系统的安全和稳定运行。

以以上步骤为基础，结合具体生产工艺和设备操作要求，编写详细的DCS中控操作范文，并根据实际情况进行优化和完善。中控操作范文可以作为操作手册的一部分，供操作人员参考和使用。同时，通过培训和考核，确保操作人员能够熟练掌握DCS中控操作技巧，提高生产效率和产品质量。
