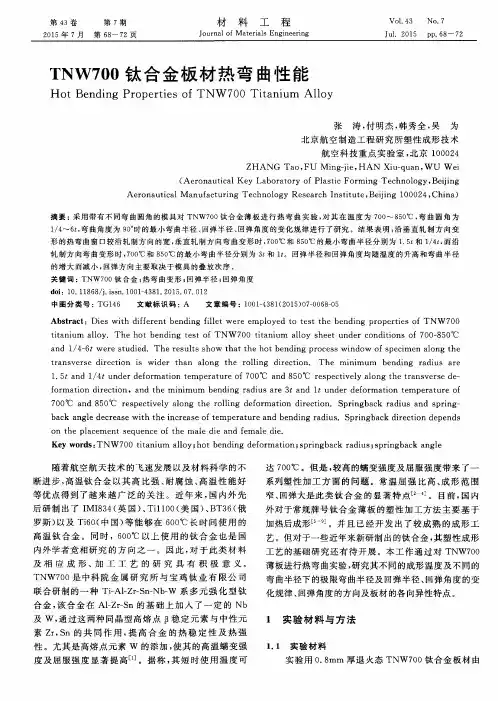

第４３卷　第７期　

２０１５年７月　第６８—７２页　材　料　工　

Ｊｏｕｒｎａｌ　ｏｆ　Ｍａｔｅｒｉａｌｓ　程　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｖｏ１．４３　Ｎｏ．７　

Ｊｕ１．２０１５　ＰＰ．６８—７２　

ＴＮＷ７００钛合金板材热弯曲性能　

Ｈｏｔ　Ｂｅｎｄｉｎｇ　Ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ＴＮＷ７００　Ｔｉｔａｎｉｕｍ　Ａｌｌｏｙ　

张涛，付明杰，韩秀全，吴为　

北京航空制造工程研究所塑性成形技术　

航空科技重点实验室，北京１０００２４　

ＺＨＡＮＧ　Ｔａｏ，ＦＵ　Ｍｉｎｇ—ｊｉｅ，ＨＡＮ　Ｘｉｕ—ｑｕａｎ，ＷＵ　Ｗｅｉ　

（Ａｅｒｏｎａｕｔｉｃａｌ　Ｋｅｙ　Ｌａｂｏｒａｔｏｒｙ　ｏｆ　Ｐｌａｓｔｉｃ　Ｆｏｒｍｉｎｇ　Ｔｅｃｈｎｏｌｏｇｙ，Ｂｅｉｊ　ｉｎｇ　

Ａｅｒｏｎａｕｔｉｃａｌ　Ｍａｎｕｆａｃｔｕｒｉｎｇ　Ｔｅｃｈｎｏｌｏｇｙ　Ｒｅｓｅａｒｃｈ　Ｉｎｓｔｉｔｕｔｅ，Ｂｅｉｊｉｎｇ　１０００２４，Ｃｈｉｎａ）　

摘要：采用带有不同弯曲圆角的模具对ＴＮＷ７００钛合金薄板进行热弯曲实验，对其在温度为７００～８５０＇Ｃ，弯曲圆角为　

１／４～６ｔ，弯曲角度为９Ｏ。时的最小弯曲半径、回弹半径、回弹角度的变化规律进行了研究。结果表明：沿垂直轧制方向变　

形的热弯曲窗口较沿轧制方向的宽，垂直轧制方向弯曲变形时，７００℃和８５０℃的最小弯曲半径分别为１．５ｔ和１／４ｔ，而沿　

轧制方向弯曲变形时，７００℃和８５０℃的最小弯曲半径分别为３　和ｎ。回弹半径和回弹角度均随温度的升高和弯曲半径　

的增大而减小，回弹方向主要取决于模具的叠放次序。　

关键词：ＴＮＷ７００钛合金；热弯曲变形；回弹半径；回弹角度　

ｄｏｉ：１０．１１８６８／ｊ．ｉｓｓｎ．１００１—４３８１．２０１５．０７．０１２　

中图分类号：ＴＧ１４６　文献标识码：Ａ　文章编号：１００１－４３８１（２０１５）０７—００６８—０５　

Ａｂｓｔｒａｃｔ：Ｄｉｅｓ　ｗｉｔｈ　ｄｉｆｆｅｒｅｎｔ　ｂｅｎｄｉｎｇ　ｆｉｌｌｅｔ　ｗｅｒｅ　ｅｍｐｌｏｙｅｄ　ｔｏ　ｔｅｓｔ　ｔｈｅ　ｂｅｎｄｉｎｇ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ＴＮＷ７００　

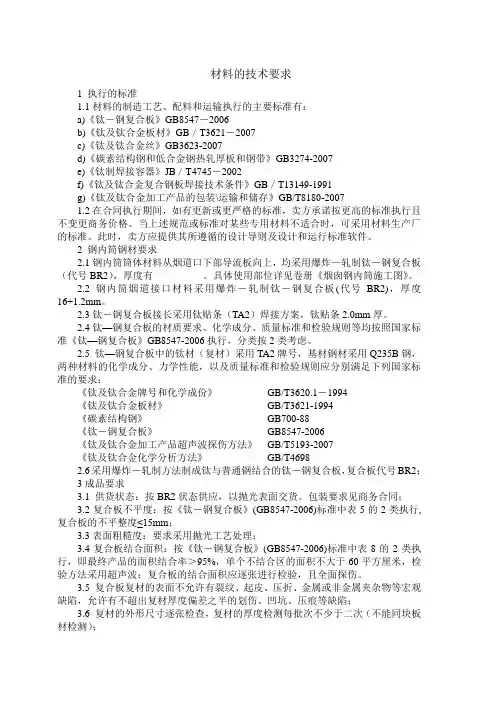

材料的技术要求

1 执行的标准

1.1材料的制造工艺、配料和运输执行的主要标准有：

a)《钛－钢复合板》GB8547－2006

b)《钛及钛合金板材》GB／T3621－2007

c)《钛及钛合金丝》GB3623-2007

d)《碳素结构钢和低合金钢热轧厚板和钢带》GB3274-2007

e)《钛制焊接容器》JB／T4745－2002

f)《钛及钛合金复合钢板焊接技术条件》GB／T13149-1991

g)《钛及钛合金加工产品的包装\运输和储存》GB/T8180-2007

1.2在合同执行期间，如有更新或更严格的标准，卖方承诺按更高的标准执行且不变更商务价格。当上述规范或标准对某些专用材料不适合时，可采用材料生产厂的标准。此时，卖方应提供其所遵循的设计导则及设计和运行标准软件。

2 钢内筒钢材要求

2.1钢内筒筒体材料从烟道口下部导流板向上，均采用爆炸－轧制钛－钢复合板（代号BR2），厚度有 。具体使用部位详见卷册《烟囱钢内筒施工图》。

2.2钢内筒烟道接口材料采用爆炸－轧制钛－钢复合板(代号BR2)，厚度16+1.2mm。

2.3钛－钢复合板接长采用钛贴条（TA2）焊接方案，钛贴条2.0mm厚。

2.4钛—钢复合板的材质要求、化学成分、质量标准和检验规则等均按照国家标准《钛—钢复合板》GB8547-2006执行，分类按2类考虑。

2.5 钛—钢复合板中的钛材（复材）采用TA2牌号，基材钢材采用Q235B钢，两种材料的化学成分、力学性能，以及质量标准和检验规则应分别满足下列国家标准的要求：

《钛及钛合金牌号和化学成份》 GB/T3620.1－1994

《钛及钛合金板材》 GB/T3621-1994

《碳素结构钢》 GB700-88

《钛－钢复合板》 GB8547-2006

国内外医用钛及钛合金标准及性能

发布时间： 2010-4-17 10:20:42 中国废旧物资网

一、 钛在医学中的应用

1、 钛作为一种新兴的材料在我国及世界制药工业、手术器械、人体植入物等领域使用已有几十年的历史，并已取得了极大地成功。

2、 人体内应外伤、肿瘤造成的骨、关节损伤，采用钛及钛合金可制造人工关节、接骨板和螺钉现已广泛用于临床。还用于髋关节（包括股骨头）、膝关节、肘关节、掌指关节、指间关节、下頜骨、人造椎体（脊柱矫形器）、心脏起搏器外壳、人工心脏（心脏瓣膜）、人工种植牙、以及钛网在头盖骨整形等方面。

3、

对于植入物材料的要求可以归为三个方面：材料与人体的生物相容性、材料在人体环境中的耐腐蚀性和材料的力学性能，作为长期植入材料有下列七项具体要求：

①、耐蚀性;

②、生物相容性；

③、优越的力学性能和疲劳性能；

④、韧性；

⑤、低的弹性模量；

⑥、在组合体中有好的耐磨性；

⑦、令人满意的价格；

4、外科植入物材料主要有：金属、聚合物、陶瓷等，金属材料又包括不锈钢、鈷基合金和钛基合金。

材料性能与骨性能的比较和植入物材料的特性比较见表一和表二。从表二可以看出，不锈钢价格低廉，易于加工，但耐蚀性和生物相容性不如钛合金；鈷鉻合金的耐磨性比钛合金好，但密度较大，太重；钛及钛合金由于比强度高，生物相容性好及耐体液腐蚀性好等特点正日益受到重视。钛合金的不足之处识是耐磨性差、难于铸造，加工性能也差。

二、 国内外外科植入物用钛及钛合金加工材标准情况

1、国外外科植入物用加工材标准

纯钛：国际标准化组织 ISO 5832/2 1999E《外科植入物－纯钛加工材》

美 国 标 准：ASTM F67 2006a 《外科植入物用纯钛》

TC4: 国际标准化组织 ISO 5832/3 1996Z 《外科植入物－金属材料－Ti-6Al-4V加工材》

ASTM F1472 2002 《外科植入物用Ti-6Al-4V合金加工材》

tc4钛块国标标准号

TC4钛块是一种常见的钛合金材料，被广泛应用于航空航天、化工、医疗器械等领域。为了确保TC4钛块的质量和性能，制定了一系列国家标准，并赋予其独特的标准号。本文将介绍TC4钛块的国标标准号以及其背后的含义。

TC4钛块国标标准号通常由几个部分组成。首先是"TC"，代表钛合金的名称，"4"表示该合金的序号，代表钛合金中的一种常见合金组分，最后是特定的标准号。以下是几个常见的TC4钛块国标标准号及其含义：

1. GB/T 3621-2018

GB/T 3621-2018是中国国家标准中关于钛合金TC4的命名、分类和代码表示的标准号。该标准规定了TC4钛块的化学成分、力学性能、表面质量、尺寸公差等方面的要求。这个标准号的发布意味着TC4钛块的生产和应用将按照该标准进行，确保产品的质量和一致性。

2. ASTM B265

ASTM B265是美国材料和试验协会制定的关于钛及钛合金材料的标准。其中包含了TC4钛块的规格要求、化学成分、力学性能等指标。ASTM B265标准在国际上被广泛接受和采用，对于TC4钛块的生产和质量控制起着重要的作用。

3. AMS 4911G AMS 4911G是美国航空标准协会发布的与钛合金钛6-4（即TC4）板材、钛合金锻件等相关的标准。该标准规定了TC4钛块的化学成分、工艺要求、力学性能等细节，以确保在航空航天等领域的应用中达到高标准的要求。

通过对上述TC4钛块国标标准号的介绍，我们可以看出这些标准号背后的重要意义。这些标准号指导了TC4钛块的生产和应用，确保了产品的质量、性能和安全性。同时，这些标准号也为行业提供了统一的标准，促进了国内外钛合金行业的发展和交流。

作为用户或制造商，了解并遵循相应的TC4钛块国标标准号是十分重要的。无论是购买TC4钛块还是使用TC4钛块进行相关生产，遵守标准要求可以确保产品的质量和性能符合标准，并提供给用户可靠的产品。
