H3C交换机配置详解

  • 格式：docx
  • 大小：25.28 KB
  • 文档页数：11

1 / 11

本文来源于网络，感觉比较全面，给大家分享；

一.用户配置:

system-view

[H3C]super password H3C设置用户分级密码

[H3C]undo super password删除用户分级密码

[H3C]localuser bigheap 123456 1 Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin

[H3C]undo localuser bigheap删除Web网管用户

[H3C]user-interface aux 0只支持0

[H3C-Aux]idle-timeout 2 50设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undo idle-timeout恢复默认值

[H3C]user-interface vty 0只支持0和1

[H3C-vty]idle-timeout 2 50设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undo idle-timeout恢复默认值

[H3C-vty]set authentication password 123456设置telnet密码,必须设置

[H3C-vty]undo set authentication password取消密码

[H3C]display users显示用户

[H3C]display user-interface显示用户界面状态

二.系统IP配置:

[H3C]vlan 20

[H3C]management-vlan 20

[H3C]interface vlan-interface 20创建并进入管理VLAN

2 / 11

[H3C]undo interface vlan-interface 20删除管理VLAN接口

[H3C-Vlan-interface20]ip address配置管理VLAN接口静态IP地址(缺省为[H3C-Vlan-interface20]undo ip address删除IP地址

[H3C-Vlan-interface20]ip gateway指定缺省网关(默认无网关地址)

[H3C-Vlan-interface20]undo ip gateway

[H3C-Vlan-interface20]shutdown关闭接口

[H3C-Vlan-interface20]undo shutdown开启

[H3C]display ip显示管理VLAN接口IP的相关信息

[H3C]display interface vlan-interface 20查看管理VLAN的接口信息

debugging ip开启IP调试功能

undo debugging ip

三.DHCP客户端配置:

[H3C-Vlan-interface20]ip address dhcp-alloc管理VLAN接口通过DHCP方式获取IP地址

[H3C-Vlan-interface20]undo ip address dhcp-alloc取消

[H3C]display dhcp显示DHCP客户信息

debugging dhcp-alloc开启DHCP调试功能

undo debugging dhcp-alloc

四.端口配置:

速率,可为10,100,1000和auto(缺省)

full双工,可为half,full和auto(缺省)光口和汇聚后不能配置

3 / 11

开启流控,默认为关闭

20设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响

内环测试

外环测试,需插接自环头,必须为全双工或者自协商模式

link-typetrunk设置链路的类型为trunk,可为access(缺省),trunk

设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)

将当前access端口加入指定的VLAN允许所有的VLAN通过当前的trunk端口,可多次使用该命令

设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线

[H3C]link-aggregationEthernettoEthernet将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚

删除该汇聚组

[H3C]link-aggregationmodeegress配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingress,egress和both,缺省为both

将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变

将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文

[H3C]display mirror

< H3C>reset counters清除所有端口的统计信息

显示端口汇聚信息

4 / 11

诊断该端口的电路状况

五.VLAN配置:

[H3C]vlan 2

[H3C]undo vlan all删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除

将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口

[H3C-vlan2]port-isolateenable打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能

设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置

[H3C]display vlan all显示所有VLAN的详细信息

S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group[H3C]user-group 20创建user-group 20,默认只存在user-group

1

将4到7号端口加入到VLAN20中,初始时都属于user-group 1中

[H3C]display user-group 20显示user-group 20的相关信息

六.集群配置:

S2100只能作为成员交换机加入集群中,加入后系统名改为"集群名_成员编号.原系统名"的格式.

即插即用功能通过两个功能实现:集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable启用群集功能,缺省为启用

[H3C]cluster进入群集视图

5 / 11

[H3C-cluster]administrator-address H-H-H name switch H-H-H为命令交换机的MAC,加入switch集群

[]undo administrator-address退出集群

[H3C]display cluster显示集群信息

[H3C]management-vlan2集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN

< H3C>debugging cluster

七.QoS配置:

QoS配置步骤:设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速设置端口优先级为7,默认为0

[H3C]priority-trust cos设置交换机信任报文的优先级方式为cos优先级,缺省值),还可以设为dscp方式(dscp优先级方式)

[H3C]queue-scheduler hq-wrr 2 4 6 8设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8

将端口进口速率限制为2Mbps,取1-28时,速率为即64,128,192...;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M

[H3C]display queue-scheduler显示队列调度模式及参数

[H3C]display priority-trust显示优先级信任模式

八.系统管理:

[H3C]mac-address blackhole H-H-H vlan 1在VLAN1中添加黑洞MAC

在VLAN1xx添加端口一的一个mac

[H3C]mac-address timer aging 500设置MAC地址表的老化时间为500s

6 / 11

[H3C]display mac-address

[H3C]display arp

配置端口邦定[H3C]display mac-address port-binding

[H3C]display saved-configuration

[H3C]display current-configuration

< H3C>save

[H3C]restore default恢复交换机出厂默认配置,恢复后需重启才能生效

[H3C]display version

< H3C>reboot

[H3C]display device

[H3C]sysname bigheap

[H3C]info-center enable启用系统日志功能,缺省情况下启用

[H3C]info-center loghost ip向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭

[H3C]info-center loghost level 8设置系统日志级别为8,默认为5.级别说明:<

H3C>terminal debugging启用控制台对调试信息的显示,缺省控制台为禁用

terminal logging启用控制台对日志信息的显示,缺省控制台为启用

terminal trapping启用控制台对告警信息的显示,缺省控制台为启用

[H3C]display info-center显示系统日志的配置和缓冲区记录的信息

[H3C]display logbuffer显示日志缓冲区最近记录的指定数目的日志信息

[H3C]display trapbuffer显示告警缓冲区最近记录的指定数目的日志信息

reset logbuffer清除日志缓冲区的信息

合集下载

h3c交换机配vlan地址

h3c交换机配vlan地址

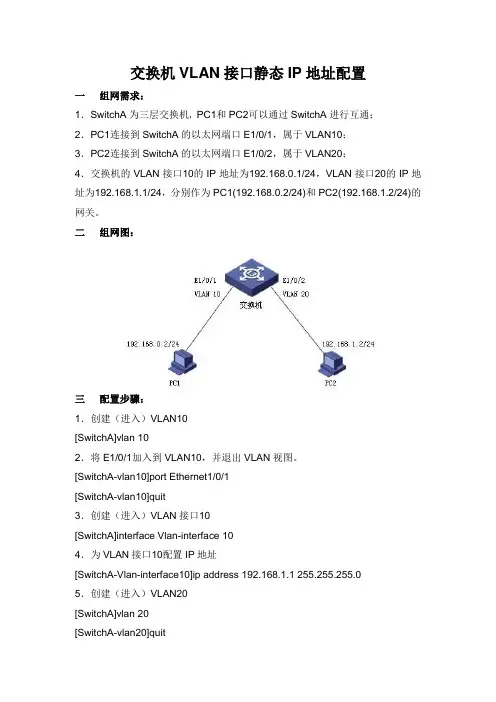

交换机VLAN接口静态IP地址配置
