蒸汽压力温度补偿公式

横河DCS组态中不同流量计流量测量温压补偿功能块的应用

覃德光

Qindeguang

摘 要：本文通过对流量计量中的误差分析，阐述流量计量中温压补偿的重要性，介绍横河DCS组态中温压补偿模块的应用。

关键词：流量计量中的误差分析、温压补偿的重要性、DCS组态中温压补偿模块的应用。

Abstract: This text passes the production of PVC is analytical in the cost content,

elaborate the importance of the carbide accurate measurement to the PVC

production cost control, introduce carbide weigh to measurement and DCS

control in the C2H2 occurrence process to add to anticipate.

Key words: analysis of PVC production cost, The principle of the carbide weighs to

measurement, carbide weigh to measurement and DCS control in the C2H2

occurrence process to add to anticipate .

引言

企业之间、企业内部的物料衡算，都离不开计量，计量的准确性涉及到企业各部门的成本核算，各企业的经济效益。同时准确的物料计量为企业生产决策提供依据，成本核算，效益分析都建立在准确的计量之上。在工业生产中气体的计量、特别是蒸汽的计量，温度、压力的变化对计量结果影响挺大，因此有必要对其进行温压补偿。

1.气体流量计量中的误差分析，在工业生产中用得最多、最普片是蒸汽计量，目前用得较多的用于测量蒸汽的计量器具有：差压流量计（孔板、威力巴等）、涡街流量计，其中差压流量计的测量原理为流体流过节流装置时的体积流量与该节流装置产生的差压的平方根成正比。以孔板为例，在节流孔板计算时，根据工艺正常运行时提供的温度、压力、工艺管线口径、材质、厚度、允许最大差压、最大流量和最小流量等条件计算节流孔板开口直径，并将在设计条件下的测量流量换算成标况流量，根据气态平衡方程，其计算公式如下：

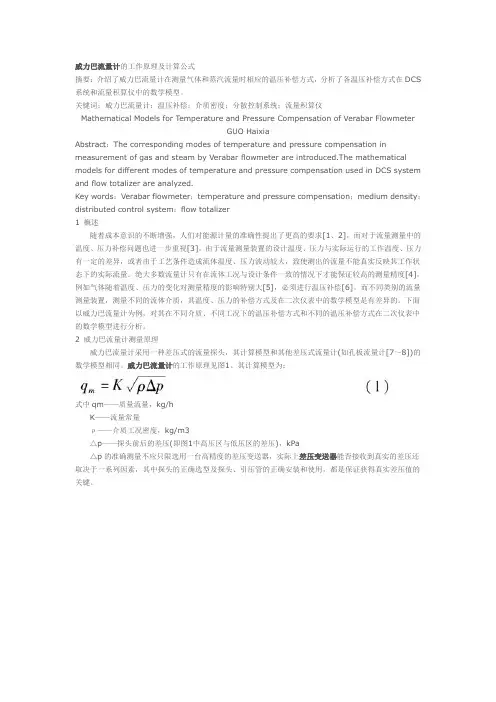

威力巴流量计的工作原理及计算公式

摘要：介绍了威力巴流量计在测量气体和蒸汽流量时相应的温压补偿方式，分析了各温压补偿方式在DCS系统和流量积算仪中的数学模型。

关键词：威力巴流量计；温压补偿；介质密度；分散控制系统；流量积算仪

Mathematical Models for Temperature and Pressure Compensation of Verabar Flowmeter

GUO Haixia

Abstract：The corresponding modes of temperature and pressure compensation in

measurement of gas and steam by Verabar flowmeter are introduced.The mathematical

models for different modes of temperature and pressure compensation used in DCS system

and flow totalizer are analyzed.

Key words：Verabar flowmeter；temperature and pressure compensation；medium density；distributed control system：flow totalizer

1 概述

随着成本意识的不断增强，人们对能源计量的准确性提出了更高的要求[1、2]，而对于流量测量中的温度、压力补偿问题也进一步重视[3]。由于流量测量装置的设计温度、压力与实际运行的工作温度、压力有一定的差异，或者由于工艺条件造成流体温度、压力波动较大，致使测出的流量不能真实反映其工作状态下的实际流量。绝大多数流量计只有在流体工况与设计条件一致的情况下才能保证较高的测量精度[4]，例如气体随着温度、压力的变化对测量精度的影响特别大[5]，必须进行温压补偿[6]。而不同类别的流量测量装置，测量不同的流体介质，其温度、压力的补偿方式及在二次仪表中的数学模型是有差异的。下面以威力巴流量计为例，对其在不同介质、不同工况下的温压补偿方式和不同的温压补偿方式在二次仪表中的数学模型进行分析。

蒸汽流量测量的温度、压力补偿原理与DCS算法

郭建雄

【期刊名称】《山西焦煤科技》

【年(卷),期】2008(000)001

【摘 要】蒸汽流量测量量大面广,在工业生产过程中由于实际的运行参数偏离节流件设计工况,给流量测量带来很大误差,实际使用中需要进行补偿以减小系统误差.本文以孔板流量计为例,对蒸汽流量测量的温度、压力补偿原理与实际应用以及计算机分散控制系统的软件开发进行了论述,其他类型的流量测量可借鉴.

【总页数】4页(P38-41)

【作 者】郭建雄

【作者单位】太原煤气化公司煤矸石热电厂,太原,030024

【正文语种】中 文

【中图分类】TH81

【相关文献】

1.测量蒸汽流量时温度压力补偿的探讨 [J], 刘立安;张文兵;刘佳

2.余热锅炉蒸汽流量的温度压力补偿及在DCS系统中的实现方法 [J], 赵万勇;姬洪宇;檀雷;杨万纲;戴宇

3.关于温度压力补偿在测量蒸汽流量时的相关事项探讨 [J], 高翔

4.基于蒸汽流量测量中的温度压力补偿分析 [J], 庞朝辉

5.流量测量中的温度、压力补偿原理和方法 [J], 汤梅 因版权原因，仅展示原文概要，查看原文内容请购买

火电机组的流量补偿

在热工测量中，某些参数的测量受其它参数的变化影响较大时，应考虑对测量信号进行

校正。需要考虑校正的测量信号主要有：给水系统中的汽包水位、给水流量、主汽流量；汽

温系统中的减温水流量；制粉系统中的磨一次风量；送风系统中的冷风量和热风量。

主要单位换算： 1kgf/cm2=9.80665*10**4Pa

1bar=10**5Pa

1ata=9.80665*10**4Pa (工程大气压)

1atm=1.01325*10**5Pa

1． 用差压变送器测量的汽包水位信号压力校正

汽包水位测量的取样装置有单室平衡容器和双室平衡容器之分。

1.1 双室平衡容器补偿

我国锅炉一般配套双室平衡容器，测量装置示意图如图1所示，采用饱和蒸汽加热正压

头水柱，使之处于饱和蒸汽。

由图可推得如下公式： ΔP=P+-P- =ρw*g*L-ρs *g*（L-（h0+h））-ρw *g*（h+h0）

即：

h=（L-h0）-ΔP/（（ρw- ρs）*g）

式中： h——水位（单位：m）

ΔP——差压（单位：Pa）

ρw——饱和水密度（单位：kg/m3）

ρS——饱和蒸汽密度（单位：kg/m3）

g——重力加速度

补偿公式SAMA图如图2所示。图中：汽包压力按表压

计算；汽包水位按差压（Pa）值计算，若原为mmH2O，则换

算关系为：1mmH2O=9.8Pa≈10Pa。折线函数1为（ρw- ρs）；

除法器2的系数为：G1=1、B1=0、G2=9.80665、B2=0；常数C汽包压力

汽包水位

汽包水位-PT

CHA1LT

DIV2

SUB3C

图2 双室平衡容器校正回路L-h0汽包压力汽包水位

汽包水位PT

CHA1LT

SUB2

DIV4

图4 单室平衡容器校正回路-

CHA3为（L-h0）；减法器3的系数为：G1=G2=1000。

（ρw- ρs）是汽包压力P的函数，可通过查《饱和水与饱和蒸汽表》经运算得出。下表给出石景山2#（200MW）机组汽包水位双室平衡容器补偿（ρw- ρs）的折线函数。 汽包压力（Mpa） 0 0.4 1.4 2.9 4.9 11.9 14.9 16.9 ρw- ρs（kg/m3） 957.8 912.4 859.0 807.2 752.4 585.0 506.5 445.6
