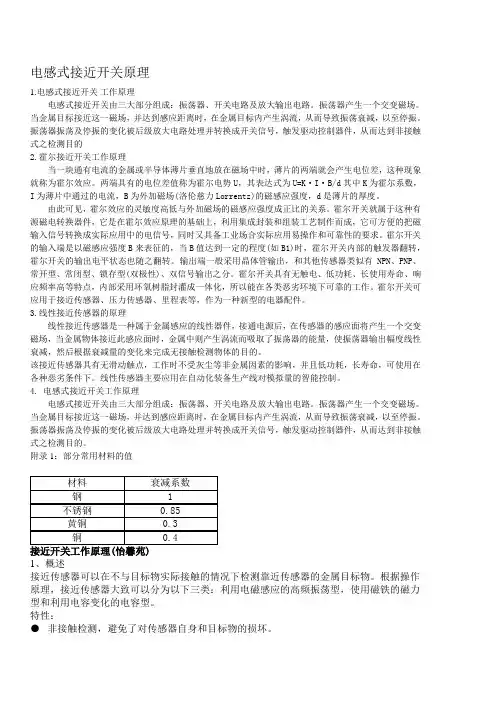

电感式接近开关原理

1.电感式接近开关 工作原理

电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的

2.霍尔接近开关工作原理

当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场(洛伦慈力Lorrentz)的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度(如B1)时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出，和其他传感器类似有NPN、PNP、常开型、常闭型、锁存型(双极性)、双信号输出之分。霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。霍尔开关可应用于接近传感器、压力传感器、里程表等，作为一种新型的电器配件。

3.线性接近传感器的原理

线性接近传感器是一种属于金属感应的线性器件，接通电源后，在传感器的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。

该接近传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。线性传感器主要应用在自动化装备生产线对模拟量的智能控制。

电感式接近开关的工作原理和应用特点

电感式接近开关是一种常用于工业自动化控制系统中的传感器，其工作原理基于感应电磁场的变化。电感式接近开关通过探测金属物体的电磁特性来实现非接触式的检测和控制，因此在工业生产自动化领域具有广泛的应用。本文将从电感式接近开关的工作原理和应用特点两个方面进行详细介绍。

一、工作原理

电感式接近开关的工作原理基于电磁感应现象，当金属物体靠近电感式接近开关时，金属物体会改变接近开关周围的磁场分布，从而使接近开关感知到磁场的变化，进而触发相应的控制信号。通过这种方式，电感式接近开关能够实现对金属物体的非接触式探测和检测。

具体来说，电感式接近开关由感应线圈和振荡电路组成，当金属物体靠近感应线圈时，金属物体的导电性使得感应线圈的感应电流发生变化，进而影响振荡电路的频率和幅度，最终输出控制信号。在工作过程中，电感式接近开关通常会设定一个固定的探测范围，只有当金属物体进入这一范围内时，才能触发开关输出信号，这样可以实现对金属物体的精准探测和检测。

二、应用特点

1. 非接触式检测：电感式接近开关能够实现对金属物体的非接触式检测，无需直接接触被检测物体，避免了对被检测物体的损坏和磨损，同时也减少了维护成本。

2. 高精度和灵敏度：电感式接近开关对金属物体的探测精度高，能够实现对小尺寸金属物体的精准检测，并且具有较高的灵敏度，能够快速响应金属物体的变化。

3. 可靠性高：电感式接近开关结构简单，工作原理稳定，易于安装和维护，具有较高的可靠性和稳定性，适用于工业生产现场的恶劣环境。

4. 抗干扰能力强：电感式接近开关能够有效抵抗外部电磁干扰和振动干扰，保证了系统的稳定性和可靠性。

5. 应用范围广：电感式接近开关在自动化生产线、机床加工、包装设备、输送装置等工业应用中有着广泛的应用，能够实现对金属物体的精准检测和控制。

电感式接近开关传感器的选型及使用、调试方法

1 / 3电感式接近开关传感器的选型及使用、调试方法电感式接近开关是一种常用的非接触式传感器，可以实现对金属物体的接近检测。以下是选型和使用、调试方法的一些建议：1. 选型： 需要确定需要检测的物体是金属还是非金属，因为电感式接近开关只能检测金属物体。 根据需要检测的物体的特性，确定需要的探测距离。一般来说，探测距离越大，传感器的价格也会越高。 根据工作环境的特点，选择适合的传感器外壳材料，如塑料或不锈钢等。2. 使用： 安装传感器时，需要保持传感器与物体之间的适当距离，通常由传感器的技术参数给出。电感式接近开关传感器的选型及使用、调试方法

2 / 3 注册信号输出的方式（通常是开关型信号或模拟信号），并根据需要连接相应的电路和设备。 当物体靠近传感器时，传感器会产生一个信号，激活相应的设备。3. 调试方法： 使用万用表或示波器等工具，检查传感器的供电电压是否正常，并确保传感器的电气连接正确无误。 逐渐调整传感器与物体之间的距离，观察传感器的信号变化，确保距离调整在合适的范围内。 如果传感器的探测距离无法满足要求，可以尝试更换探测距离更长的传感器。 如果传感器的信号不稳定或误触发，可以尝试增加滤波电路，或者调整传感器的灵敏度来解决问题。电感式接近开关传感器的选型及使用、调试方法

3 / 3以上是电感式接近开关传感器的选型及使用、调试方法的一些建议，具体操作还需根据具体传感器的技术参数和使用说明进行。
