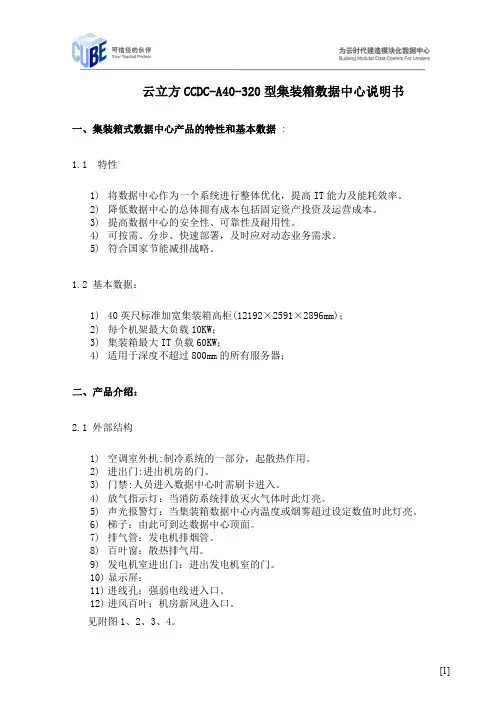

[1] 云立方CCDC-A40-320型集装箱数据中心说明书
一、集装箱式数据中心产品的特性和基本数据 :
1.1 特性
1) 将数据中心作为一个系统进行整体优化，提高IT能力及能耗效率。
2) 降低数据中心的总体拥有成本包括固定资产投资及运营成本。
3) 提高数据中心的安全性、可靠性及耐用性。
4) 可按需、分步、快速部署，及时应对动态业务需求。
5) 符合国家节能减排战略。
1.2 基本数据：
1) 40英尺标准加宽集装箱高柜(12192×2591×2896mm)；
2) 每个机架最大负载10KW；
3) 集装箱最大IT负载60KW；
4) 适用于深度不超过800mm的所有服务器；
二、产品介绍：
2.1 外部结构
1) 空调室外机:制冷系统的一部分，起散热作用。
2) 进出门:进出机房的门。
3) 门禁:人员进入数据中心时需刷卡进入。
4) 放气指示灯：当消防系统排放灭火气体时此灯亮。
5) 声光报警灯：当集装箱数据中心内温度或烟雾超过设定数值时此灯亮。
6) 梯子：由此可到达数据中心顶面。
7) 排气管：发电机排烟管。
8) 百叶窗：散热排气用。
9) 发电机室进出门：进出发电机室的门。
10) 显示屏：
11) 进线孔：强弱电线进入口。
12) 进风百叶：机房新风进入口。
见附图1、2、3、4。
[2]
空调室外机
进出门门禁
梯子声光报警灯放气指示灯
图1
排气管
双侧大门
百叶窗
图2
[3]
进风百叶发电机室
进出门
图3
发电机室
进出门门禁进线孔
图4
2.2 内部结构
1) 灭火装置:内充灭火气体，当数据中心内温度或烟雾超标时能自动喷放
气体灭火。
2) 机架：用于安放服务器。
3) 通道门：冷热通道连接门。
4) 配电柜：给系统供电
5) 弱电线槽：卡博菲线槽，弱电布线用。
6) 强电线槽：强电布线用。
7) 机架式空调：用于数据中心的冷却。
8) 发电机：作为数据中心的备用电源。
9) UPS：持续、稳定、不间断的电源供应。
Ｉ ＤＣ＆Ｃｌｏｕｄ Ｃｏｍｐｕｔｉｎｇ数据中心・云计算

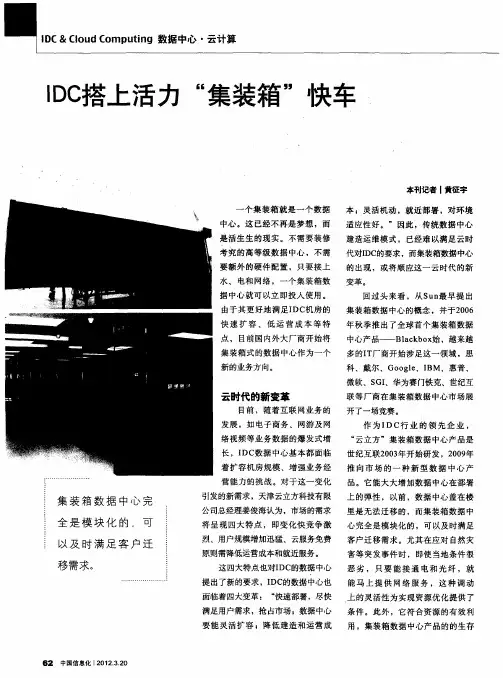

Ｉ ＤＣ搭上活力“集装箱＂快车
集装箱数据中心完
全是模块化的，可
以及时满足客户迁
移需求。
６２ 中国信息化ｌ ２０１２．３．２０ 一个集装箱就是一个数据 中心。这已经不再是梦想，而
是活生生的现实。不需要装修 考究的高等级数据中心，不需
要额外的硬件配置，只要接上
水、电和网络，一个集装箱数
据中心就可以立即投入使用。
由于其更好地满足ＩＤＣ机房的 快速扩容、低运营成本等特
点，目前国内外大厂商开始将 集装箱式的数据中心作为一个
新的业务方向。
云时代的新变革 目前，随着互联网业务的
发展，如电子商务、网游及网
络视频等业务数据的爆发式增 长，ＩＤＣ数据中心基本都面临
着扩容机房规模、增强业务经
营能力的挑战。对于这一变化
引发的新需求，天津云立方科技有限
公司总经理姜俊海认为，市场的需求
将呈现四大特点，即变化快竞争激
烈、用户规模增加迅猛、云服务免费
原则需降低运营成本和就近服务。 这四大特点也对ＩＤＣ的数据中心
提出了新的要求，ＩＤＣ的数据中心也 面临着四大变革：“快速部署，尽快
满足用户需求，抢占市场；数据中心
要能灵活扩容；降低建造和运营成 本刊记者ｌ黄征宇
本；灵活机动，就近部署，对环境
适应性好。 因此，传统数据中心
建造运维模式，已经难以满足云时 代对ＩＤＣ的要求，而集装箱数据中心
的出现，或将顺应这一云时代的新
变革。 回过头来看，从Ｓｕｎ最早提出
集装箱数据中心的概念，并于２００６
年秋季推出了全球首个集装箱数据 中心产品——Ｂｌａｃｋｂｏｘ始，越来越
多的ＩＴ厂商开始涉足这一领域，思
科、戴尔、Ｇｏｏｇｌｅ、ＩＢＭ、惠普、
微软、ＳＧＩ、华为赛门铁克、世纪互
联等厂商在集装箱数据中心市场展
开了一场竞赛。 作为ＩＤＣ行业的领先企业， “云立方”集装箱数据中心产品是
世纪互联２００３年开始研发，２００９年
推向市场的一种新型数据中心产
新舱单系统问题集锦
1.中国海关推动新舱单系统应用的意义是什么？
答：《中华人民共和国海关进出境运输工具舱单管理办法》自2009年1月1日起正式施行。新舱单系统是与《舱单管理办法》相配套的海关业务管理系统。意义在于：一是中国海关全面推动风险管理需要；二是确保贸易链安全、便利。三是打击走私违法行为；四是实行货到前风险分析，为舱单数据的风险分析提供数据基础。
2.海关总署关于新舱单的规定有哪些？
答：海关总署关于新舱单的规定有：海关总署令第172号《中华人民共和国海关进出境运输工具舱单管理办法》；海关总署2008年第80号、第97号、第101号、2009年第22号、2010年第70号、第77号等公告，对舱单传输主体和范围、电子传输报文格式、传输途经等做出进一步明确规定。
3.上海海关新舱单系统进口环节整体切换计划是什么？
根据海关总署统一部署，上海海关正逐步稳妥的推进新舱单系统进口切换工作，2014年6月28日实现海运进口全面切换，7月中旬，完成空运进口全面切换。
4.什么是原始舱单？原始舱单电子数据传输时限上有何要求？
A：“原始舱单”，是指舱单传输人向海关传输的反映进境运输工具装载货物、物品或者乘载旅客信息的舱单。
进境运输工具载有货物、物品的，舱单传输人应当在下列时限向海关传输原始舱单主要数据： （一）集装箱船舶装船的24小时以前，非集装箱船舶抵达境内第一目的港的24小时以前；
（二）航程4小时以下的，航空器起飞前；航程超过4小时的，航空器抵达境内第一目的港的4小时以前；
（三）铁路列车抵达境内第一目的站的2小时以前；
（四）公路车辆抵达境内第一目的站的1小时以前。
舱单传输人应当在进境货物、物品运抵目的港以前向海关传输原始舱单其他数据。
海关接受原始舱单主要数据传输后，收货人、受委托报关企业方可向海关办理货物、物品的申报手续。
5、Q：什么是理货报告？
A：“理货报告”，是指海关监管场所经营人或者理货部门对进出境运输工具所载货物、物品的实际装卸情况予以核对、确认的记录。
浪潮集装箱数据中心解决方案
浪潮集装箱数据中心解决方案目标用户
浪潮SmartCloud集装箱产品适用于要求快速完成机房部署、不具备传统机房条件、室
外部署机房、临时性应急性灾备行机房使用，作为新型数据中心试点等。
浪潮集装箱数据中心解决方案应用背景
浪潮云海集装箱是一体化数据中心解决方案，集成了机房装修、动力、制冷和监控等所
有数据中心模块，接通水、电、网即可使用即可使用，同时还实现了“life cycle smart”，
能够一体化交付，货到即用，灵活部署，按需配置，对于中小数据中心建造和运维，都具有
颠覆性改变;在管理上，采用了自动化、虚拟化的管理技术，使设备利用率从现在的10-20%，
提高到60%以上，而且管理模块能够统计每个应用资源使用情况、每一个资源单位成本，
从而轻松实现数据中心TCO精确控制。
浪潮集装箱数据中心解决方案介绍
浪潮集装箱数据中心分为20尺一体式和40尺一体式，20尺一体式集装箱内可以放置
4个标准42U标准机柜，40尺一体式集装箱内可以放置9个标准42U标准机柜，每个机
柜功率为8KW，最大可以兼容10KW，集装箱内部集成装修系统、动力系统、制冷系统，
监控系统和消防系统。
集装箱数据中心总述：
在本产品设计中，为把机柜、动力、精密空调、消防、监控、装修等系统有机地综合融
入一个框架中，设计时采用集装箱作为数据中心的机房基础，它的优势在于集装箱作为国际
通用的运输容器，它具有标准化程度高、吊装运输方便及室外随处放置等优点，可满足移动
方便、建设周期短等设计需求；同时集装箱的六面钢板结构也为各个系统的安装提供了坚实
的基础，本产品集装箱前后各设计一侧有一扇1100（宽）×2200（高）mm的外开式大门，
用于一般设备的安装和人员进出。
装修系统：
隔热设计，由于本产品可以露天放置，为减少外界环境对机房造成的冷量损失，在机房
两侧、两头和顶部共5面铺设彩钢夹心板，厚度50mm；彩钢夹心板内部隔热材料为岩棉。
