光栅尺的应用与原理

光栅尺的结构是由有刻有窄的等间距的线纹标尺光栅和读数头组成，读数头是由刻有与标尺光栅光刻密度相同好的指示光栅、光学系统和光路原件等组成。标尺光栅与尺度光栅与一定间距平行放置，并且他们的刻度线相互倾斜一定角度@，标尺光栅固定不动，指示光栅沿着垂直线条纹方向运动，光线照在标尺光栅上放射或者投射在指示光栅并发生光的衍射，产生明暗相间的莫尔条纹，光电探测器检测莫尔条纹的宽度变化并将其转换成电信号输出给控制装置。

莫尔条纹的特点：

1. 莫尔条纹的移动与光栅栅距之间的移动关系，光栅移动一个条纹，莫尔条纹正好移动一个条纹。

2. 莫尔条纹的放大作用：B=W/(2SIN2/2)=W/2

主要的元件：发光LED, 标尺光栅，指示光栅，光电探测器。

光栅的选用：选用光栅要综合考虑一下几个要素：

1. 考虑被测物理量的性质，要根据呗测量的行程和精度要求选择量程和精度，根据被测量的最大速度确定光栅尺的最大移动速度以及是否需要基准标记和相位开关传感器，要什么形式的光栅。

2. 根据控制器可以控制的信号的类型选择光栅输出类型，还要考虑接口的硬件匹配。

3. 根据工作条件确定光栅尺应具备在何种环境下工作的能力

4. 根据被测的物体考虑安装方案。考虑到空间，方向等问题。

5. 设计电缆的长度

6. 价格和服务

7. 市场的方便，型号的选择。

光栅的主要技术参数：

分辨率：表征的测量精度，有5.0um ，1.0um ,0.5um ,0.1um

输出波形：方波和正弦波两种。

按控制的形式：数字量和模拟量，要与控制器匹配。

测量周期：没测一次所需的时间

测量长度：可以应许的测量范围

测量方式：绝对值和识字增量坐标

使用温度：5----45度

供电电源：一般为+5+5%，电流大小为120mA

最大移动速度：要大于要求值

最小时钟频率：要保证控制器的频率高于要求值。

安装：

把光栅尺贴在平台的固定部分上。安装要用专用工具，保证光栅的安装合付要求（水平度、垂直度）。

读数头要安装在平台的移动部分上。在安装光栅尺时要先安装光栅尺，然后根据光栅尺安装读数头。保证读头与光栅尺的距离2—3mm, 光栅尺的使用：

liner光栅尺用来检测位移

cycle光栅尺用来测量角度

光栅在机电一体化中双反馈：

1. 电机---编码器---译码----速度环

2. 平台---光栅尺---译码----位置环

光栅尺的信号----反馈到PMAC-----在PMAC中比较-----发出控制信号-------驱动电机执行动作。

定位系统误差主要取决于位置检测系统的误差。位置检测系统的误差主要包括检测元件本身的误差和安装误差。

我们主要经营的品牌

RENISHAW(ENGLAND):雷尼绍

Renishaw 光栅分类

• 光学直线光栅

• 光学圆光栅

• 磁式旋转编码器

主要特点：1，非接触式光学结构（零滞后和精确测量） 2.极强的抗污能力

产品种类：

SIGNUM RELM高精度直线光栅：

系统由SIGNUM SR 读头、SI细分盒和RELM栅尺组成

材料：因钢

最长可达980mm

精度可达：+1um

膨胀系数小：0.6um/m/度

反馈精度高

比传统的具有更高小的截面尺寸 操作和安装方便，没有破损的风险

SIGNUM SR 读头：独创光学滤波系统不要求栅尺为优质衍射光栅。内通过CORDIC细分算法，可变率可达5nm.

RG2 20um和RG4 40um栅距直线光栅

RG - 镀金钢带光栅

– 开启式、非接触、光学定位编码器

– 相同的光栅尺

– 多样化的读数头

–

RGS20-S 钢标尺带

• 20um pitch scale for use with RGH22, RGH24, RGH25 readheads

• 可以任意剪切.

• 长度 100mm to 50m

• 钢带表面俯有保护漆

• 带自粘功能

• Automated application(自动化传送)

RGH22 型读数头

• 非接触开放式光学计量系统

• 内置细分卡

• 工业标准的数字和模拟信号输出

• 分辨率 从 5µm 到 50nm

• 具有完整的参考点和限位传感器

• 单双限位可选

• 内置安装 LED灯

• 用 RGS20-S 自粘式钢带

RGH24 型读数头

• 非接触开放式光学计量系统

• 超小型坚固外壳

• 内置LED状态灯

• 内置细分卡

• 工业标准的数字和模拟信号输出

• 分辨率从 5µm 到 50nm

• 采用 RGS20-S 自粘式刚带

• 参考零位或单限位开关传感器

RGH25 型读数头

• 超小尺寸

• 低质量

• 细分通过 RGB25细分卡

• 工业标准数字和模拟输出

• 分辨率 5µm to 50nm

• 内置 LED状态灯 • 用RGS20-S 自粘式钢带

• 可带参考零位或限位开关

• 可用于真空环境中 (RGH25F)

RGS40-S 钢带

• 40um pitch scale for use with RGH34, ,RGH41 readheads

• 可以任意剪切.

• 长度 100mm to 50m

• 钢带表面俯有保护漆

• 带自粘功能

• Automated application

RGH34 型光栅读数头

• 非接触式光学计量系统

• 超小,紧凑的读数头

• 允许较大的安装公差

• 较大运行速度

• 工业标准的数字和模拟输出

• 分辨率从 10µm 到0.1µm

• 参考零位或单限位开关传感器

• 内置安装 LED状态灯

• 可适用RGS40-S 自粘式钢带光栅或 RGS40-G 玻璃光栅

RGH41 型读数头

• 非接触开放式光学计量系统

• 较宽松的安装公差

• 最高运行速度可达 15 m/s

• 工业标准数字模拟信号输出

• 分辨率从 10µm 到 1µm

• 参考零位和双限位开关传感器

• 内置 LED状态灯

• 适用 RGS40-S 自粘式光栅

RGS40-G 光栅

• 40um 镀铬玻璃测量基准用 RGH40 读数头

• 膨胀系数 8.5um/m/C

• 精度等级+/- 4.2um/m

• 长度范围 120 to 1000mm

• 可有夹式和自粘两种安装方式

RGH40 型读数头

• 非接触开放式光学计量系统

• 比较大的安装公差

• 较高的运行速度 (up to 10 m/s)

• 工业标准数字和模拟量输出

• 分辨率从 10µm 到 50nm • 参考零位和双限位开关传感器

• 内置 LED状态灯

• 适用于 RGS40-G 玻璃光栅.

SIGNUM RESM REXM和RESR圆光栅

RESR 角度圆光栅

• 高速,非接触式

• 系统精度等级 +/- 0.5 arc second

• 角度分辨率 0.01 arc second

• 系统重复性 0.01 arc second

• 宽的尺寸范围 (52mm to 413mm)

• 锥度安装确保最小的安装误差

RGH20 型读数头

• 仅与 RESR 光栅环兼容

• 独创的光学滤波系统有很强的抗灰尘和划痕的能力

• 小巧坚固外壳

• 工业标准的数字和模拟量信号输出

• 内置细分和内置安装LED状态灯

• 分辨率从 5 到10nm

• 参考点和单限位开关传感器

• 高柔性双屏蔽8芯电缆

Signum RESM 角度圆光栅

• 锥度安装确保最小的安装误差

• 钢环外径 52mm to 413mm

• 20µm 光栅周期 - 圆光栅 (直线光栅RELM)

• IN-TRACTM 光学参考零位

– 双向重复性

– 在整个操作温度范围内都可得到保证

– 在整个速度范围内都可得到保证

Signum SR, si 光栅系统

• 非接触开放式光学系统

• 独特的光学滤波系统有很强的抗尘灰和划痕能力

• IN-TRAC 双向重复性参考零位和双限位信号

• 转速高达 4500 rev/min (10 m/s)

• 内置LED状态灯可显示安装状态和进行信号诊断

• 标准工业数字和模拟信号输出.

• 分辨率可达 40 to 0.02 arc seconds (5um to 20nm)

• 通过软件帮助光栅安装和系统故障进行诊断

介绍 DSi

• 2 个读数头合成接口”

• 数字方波输出

合集下载

光栅尺和磁栅尺的区别

光栅尺和磁栅尺的区别

光栅尺和磁栅尺的区别

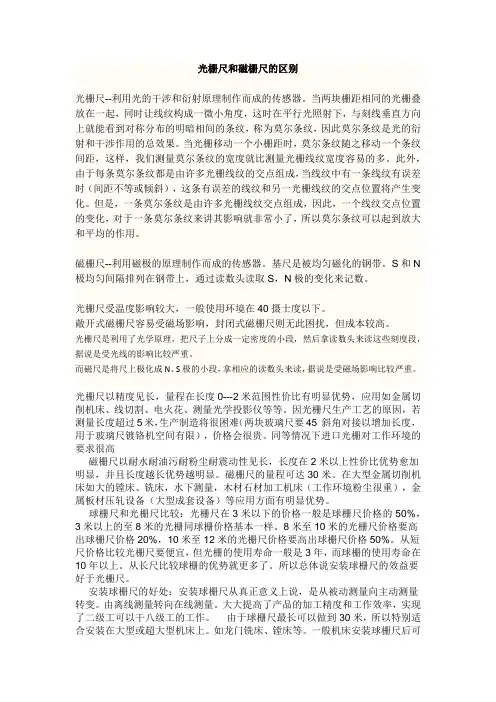

光栅尺--利用光的干涉和衍射原理制作而成的传感器。当两块栅距相同的光栅叠放在一起，同时让线纹构成一微小角度，这时在平行光照射下，与刻线垂直方向上就能看到对称分布的明暗相间的条纹，称为莫尔条纹，因此莫尔条纹是光的衍射和干涉作用的总效果。当光栅移动一个小栅距时，莫尔条纹随之移动一个条纹间距，这样，我们测量莫尔条纹的宽度就比测量光栅线纹宽度容易的多。此外，由于每条莫尔条纹都是由许多光栅线纹的交点组成，当线纹中有一条线纹有误差时（间距不等或倾斜），这条有误差的线纹和另一光栅线纹的交点位置将产生变化。但是，一条莫尔条纹是由许多光栅线纹交点组成，因此，一个线纹交点位置的变化，对于一条莫尔条纹来讲其影响就非常小了，所以莫尔条纹可以起到放大和平均的作用。

磁栅尺--利用磁极的原理制作而成的传感器。基尺是被均匀磁化的钢带。S和N极均匀间隔排列在钢带上，通过读数头读取S，N极的变化来记数。

光栅尺受温度影响较大，一般使用环境在40摄士度以下。

敞开式磁栅尺容易受磁场影响，封闭式磁栅尺则无此困扰，但成本较高。

光栅尺是利用了光学原理，把尺子上分成一定密度的小段，然后拿读数头来读这些刻度段，据说是受光线的影响比较严重。

而磁尺是将尺上极化成N、S极的小段，拿相应的读数头来读，据说是受磁场影响比较严重。

光栅尺以精度见长，量程在长度0---2米范围性价比有明显优势，应用如金属切削机床、线切割、电火花、测量光学投影仪等等。因光栅尺生产工艺的原因，若测量长度超过5米，生产制造将很困难（两块玻璃尺要45°斜角对接以增加长度，用于玻璃尺镀铬机空间有限），价格会很贵。同等情况下进口光栅对工作环境的要求很高

磁栅尺以耐水耐油污耐粉尘耐震动性见长，长度在2米以上性价比优势愈加明显，并且长度越长优势越明显。磁栅尺的量程可达30米。在大型金属切削机床如大的镗床、铣床，水下测量，木材石材加工机床（工作环境粉尘很重），金属板材压轧设备（大型成套设备）等应用方面有明显优势。

光栅尺的工作原理

光栅尺的工作原理

光栅尺的工作原理

光栅尺是一种用于测量和检测物体位置的精密测量仪器，广泛应用于机械加工、自动化控制和精密测量领域。其工作原理基于光学干涉原理和编码技术，能够实现高精度的位置测量。

光栅尺的主要组成部分包括光源、光栅、检测器和信号处理器。光源发出一束平行光线照射到光栅上，光栅是由一系列等距的透明和不透明条纹组成的，这些条纹被称为光栅线。当光线通过光栅时，会发生折射和衍射现象。

光栅尺的工作原理可以分为两种类型：增量式和绝对式。

1. 增量式光栅尺工作原理：

增量式光栅尺通过测量光栅线的移动来确定物体的位置。当物体移动时，光栅线也会相应地移动。光栅尺上的检测器会接收到经过光栅衍射的光信号，并将其转换为电信号。信号处理器会对电信号进行处理，计算出物体的位移或位置信息。

2. 绝对式光栅尺工作原理：

绝对式光栅尺通过在光栅上编码信息来直接确定物体的位置。光栅上的每一个光栅线都被编码成独特的二进制码。检测器接收到经过光栅衍射的光信号后，会将其转换为对应的二进制码。信号处理器会将二进制码转换为物体的绝对位置信息。

光栅尺的工作原理基于光学干涉原理。当光线通过光栅时，会发生衍射现象，即光线会在光栅上产生干涉条纹。这些干涉条纹的形状和间距与光栅的结构参数相关。通过测量干涉条纹的特征，可以计算出物体的位移或位置信息。

光栅尺的精度受到多个因素的影响，包括光栅线的间距、光源的稳定性、检测器的灵敏度等。为了提高测量精度，光栅尺通常采用高精度的光栅和稳定的光源，同时配备高分辨率的检测器和精密的信号处理器。 总结起来，光栅尺的工作原理基于光学干涉原理和编码技术，能够实现高精度的位置测量。通过测量光栅线的移动或解码光栅上的信息，可以确定物体的位移或位置信息。光栅尺在机械加工、自动化控制和精密测量领域具有重要的应用价值。
