Proteus7.1安装图解

格式：docx
大小：483.45 KB
文档页数：5

1 / 5 一、解压安装文件

二、进入目录\Proteus仿真软件\Proteus.Professional.7.1.SP2单片机仿真软与汉化补丁\Proteus Professional 7.1 sp2\

三、点击Proteus Professional 7.1 sp2.exe，弹出提示，点“确定”跳过

四、一直点”next”， 2 / 5

此时会出现如下提示

五、点击“next”会出现Labcenter Licence Manager1.5的窗口，选择“Browse For Key File” 3 / 5 出现文件选择窗口，选择patch目录下的MAXIM_LICENCE.lxk 4 / 5 点击“打开”，在Labcenter Licence Manager1.5窗口中选择MAXIM(1C)，再点击“Install”

出现提示确定，然后关掉Labcenter Licence Manager1.5窗口，现在就可以安装了。 5 / 5

六、安装完成后Proteus7.1还不能使用，打开安装源文件目录\Proteus仿真软件\Proteus.Professional.7.1.SP2单片机仿真软件与汉化补丁\Proteus Professional 7.1

sp2\patch\，将BIN、ELECTRA、MODELS三个文件夹的内容复制至安装目录C:\Program Files

(x86)\Labcenter Electronics\Proteus 7 Professional\中，替换文件后方可使用。

proteus安装步骤

1.要密码：yiranjiezoulandiao.2、解压安装完成后需要解压运行proteus 7.5 sp3.3运行“Proteus 7.5 sp3

稳定破解v2.1.2”压缩包里的“LXK Proteus 7.5 SP3 v2.1.2”4.把“proteus 7.5 sp3的汉化文件”解压后把里面的两个文件copy到proteus文件夹下的BIN文件里，进行覆盖

大家当安装好如果出现要运行licence的时候只要找到bin文件夹然后运行其中的licence文件，就是像小锁一样的图标，然后点find all key files就可以了

具体步骤

1要密码解压：yiranjiezoulandiao.

2、解压安装完成后需要解压运行proteus 7.5 sp3.3

3、运行“Proteus 7.5 sp3 稳定破解

3、全部选是

4、当弹出窗口时“finallfiles “insall ok

5在桌面“开始”“所有程序”找\proteus 7 professionnal 中的 licecen manger（跟一把锁一样的）打开

6、点击右边再按“revode””brow for key file” “打开” “是” “closed”

7、解压“Proteus 7.5 SP3稳定破解’ 点击“ LXK Proteus 7.5 SP3 v2.1.2”把第一字母改成安装盘(是那个盘就那个字母)再按”Update”

8/打开“Proteus 7.5汉化”把该文件中的两个子文件复制贴到“BIN”选择“全部“就可变成中文

9、最后把BIN中的“isis”建立快捷方式

10、点击运行

关于proteus的安装和仿真错误的解决

来源：王俊的日志

相关的安装，大家可以到shengyi0803@ bme0803的单片机文件夹下下载，有安装的说明。

下面的内容来自：

/echoas/home

/echoas/blog/index/2

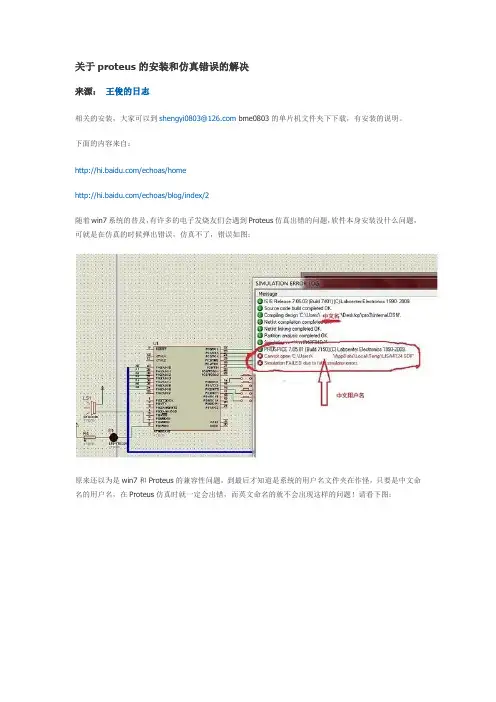

随着win7系统的普及，有许多的电子发烧友们会遇到Proteus仿真出错的问题，软件本身安装没什么问题，可就是在仿真的时候弹出错误，仿真不了，错误如图：

原来还以为是win7和Proteus的兼容性问题，到最后才知道是系统的用户名文件夹在作怪，只要是中文命名的用户名，在Proteus仿真时就一定会出错，而英文命名的就不会出现这样的问题！请看下图：

所以解决的办法是把中文用户名改成英文，但是系统用户名文件时没办法重命名的，最好的方法就是新建一个英文命名的账户，在英文账户下运行Proteus，就不会出现上面的问题了，如果嫌来回切换账户麻烦的话，在建立账户时选择管理员用户，把原来的账户给删除就OK了！顺便提醒一下！删除账户时会把当前账户所有的资料给删除了，所以自己最好备份一下账户里面的资料！

下面我再来加几句：

网上也有很多关于改系统用户名的，真正彻底的可能要改环境变量和注册表才行。

而对于这个软件的无法使用，可以使用改变环境变量的方法。

以win7系统为例（同时向那些当时系统被我命为中文名的人道歉）：

右键我的电脑-点属性-点左面的高级系统设置-点击右下角的环境变量（N）-用户变量下面有两个东西：TEMP和TMP（截图上的已经改过了）(-先在C盘新建两个文件夹TEMP和TMP-)点击TEMP-编辑-把变量值改为C:\TEMP-点击TMP-编辑-把变量值改为C:\TMP-确定-确定。重启电脑，应该可以用那个软件了。

感谢大家的支持以及大家的技术上的支持。

源地址：/GetEntry.do?id=503785893&owner=259439858

proteus教程

Proteus是一款集成电路设计软件，广泛应用于电子工程师和学生的电路设计、仿真和调试过程中。本篇教程将介绍Proteus的基本操作和功能，帮助读者快速上手并了解其特点和优势。

一、Proteus简介

Proteus是由Labcenter Electronics Ltd.开发的一款电子电路仿真软件，拥有电路设计、仿真和调试等功能。它的特点是功能强大、易于使用和操作灵活，适用于不同层次和规模的电路设计。Proteus主要有两个模块组成，分别是ISIS和ARES。

二、Proteus的安装和启动

1. 下载和安装- 在官方网站下载适合自己操作系统的Proteus安装包，按照安装向导进行软件的安装。

2. 启动Proteus- 打开软件后，会看到一个界面，其中包括主菜单、工具栏、主编辑窗口和项目管理器。

3. 创建新工程- 在主菜单中选择“文件”>“新建”>“工程”，然后命名并保存你的工程。

三、Proteus的基本操作

1. 画原理图- 在ISIS模块中进行原理图绘制，可以选择对应的元件，进行拖拽和连接。

2. 设置元件属性- 双击元件，弹出元件属性设置对话框，可以更改元件的参数和特性。

3. 进行仿真- 在ISIS模块中，选择仿真按钮进行仿真操作，可查看输出结果和波形图。 4. PCB设计- 在ARES模块中进行PCB设计，将原理图转化为布局图，设置器件封装和布线。

5. 生成Gerber文件- PCB设计完成后，可以导出Gerber文件，用于制作实际PCB板。

四、Proteus的特点和优势

1. 强大的模拟仿真功能- Proteus提供了多种仿真器件和模型，可以对电路进行精确的仿真和分析。

2. 模块化设计- Proteus支持模块化设计，可以将不同原理图和模型组合起来，便于电路设计和调试。

3. 丰富的元件库- Proteus内置了大量的元件库，包括模拟电路和数字电路的常用元件和器件。
