浅谈SDH光纤传输网优化及应用

  • 格式：doc
  • 大小：25.50 KB
  • 文档页数：3

浅谈SDH光纤传输网优化及应用

随着电力 SDH 光纤传输网不断扩展，产生网络优化问题，本文介绍了基于

SDH 的 MSTP 技术，对其进行分析，指出其是光缆网完善策略的关键技术。

标签：电力通信SDH 网络优化 光纤传输

一、引言

随着电网结构的日益复杂、厂站数目和业务种类不断增加、视频监控等大容量数据业务的需求，在更高的网络可靠性要求下，现有传输网网络结构和容量将面临巨大压力，亟需对其进行优化和调整。

二、基于SDH的MSTP技术简介

同步数字体系（SynchronousDigitalHierarchy，SDH）是将复接、线路传输及交换功能融为一体，并由统一网管系统操作的综合信息传送网络。具有全球统一的网络节点接口和标准的信息结构等级同步传送模块（STM-N），提供155×NMbit/s的传输速率，可以复接2，34，140Mbit/s等低速支路信号，以其安全、可靠、准时、便于维护的优点在电力通信骨干网中得到广泛应用。

MSTP技术支持话音、视频、数据等多种业务，提供丰富的业务（TDM、ATM或以太网业务等）接口，通过更换接口模块适应业务的发展变化，是成功解决传输网接入层多业务传送的主要方法，不仅满足电网通信业务多样化要求，也满足了电网通信的高可靠性和高QoS的保证。

三、SDH光纤传输网现状分析

电力通信网基础薄弱、资源匮乏，在早期建设不足和光传输网复杂的情况下，电力通信网的问题日益凸显，传输A网主要存在以下问题。

（1）网络层次不清晰、拓扑结构欠合理。由于受到地理环境、资金、技术等条件限制，部分站点之间早期架设的光缆纤芯数量多为12芯，甚至为8芯，加上电力光纤通信采用单向通信方式，纤芯占用率高，使纤芯资源更紧张。同时，业务汇聚点至地调光缆通道过少，导致业务过于集中在个别站点，一旦两者间光缆出现故障，将出现大范围的生产业务中断。

（2）设备配置不合理、传输容量低。网内设备具有2.5Gbit/s交叉容量，但传输A网骨干层2条成环链路最大带宽仅为622Mbit/s，其他链路带宽均为155Mbit/s，光纤带宽利用率低。

（3）业务单一，业务接入链路节点过多。目前，网内所有站点设备均无配备MSTP多业务接口板块，仅提供的主要业务类型为传统2M电路和少量的POS接口155Mbit/s链路，未能充分利用MSTP的多业务接口功能。

（4）时隙碎片多，业务成环率低，链路保护不足。由于当前站点业务保护方式主要采用二纤单向通道保护，节点采用大环方式进行子网连接保护，存在环内的站点数目过多、线路过长的缺点，导致保护时延增加，保护能力减弱。同时时隙缺乏规划，2M电路产生较多的时隙碎片，限制了链路保护的配置。

四、网络优化策略

（1）网络层次优化。首先，增加骨干层等重要站点的直通路由光缆的建设。其次，通过调整部分光缆线路和光纤通道进行适当线路解环和组环。形成清晰的光纤环网结构，提高区域性的通信可靠性，SDH光纤传输A网优化后链路拓扑，为清晰划分传输A网的骨干层、接入层链路界面，充分利用设备性能和组网能力，需对站点设备和原有链路进行调整升级及重新组网划分。

（2）业务通道优化。第一，优化业务接入方式，减少业务通道节点。可通过在光传输设备增加以太板卡的方式实现对数据业务如综合数据网的支持，改变原经2M支路带宽为N×2Mbit/s再经协议转换器转换成IP网的接入方式，提高数据网带宽至100Mbit/s，同时，减少PCM接入节点数。第二，线路继电保护采取2Mbit/s复用及专用光纤通道，220kV等级以上的线路采取2条完全独立路由构成主一、主二保护。安稳控制业务采用2套完全独立路由的2Mbit/s复用通道。调度自动化业务及电能计量业务采用完全独立的1路专线接入和1路调度数据网网络通道。调度电话、行政电话仍采用E1或多路E1接入方式。第三，调度数据网的站点业务流量约为1.5Mbit/s，考虑带宽冗余，接入带宽可采用2×2Mbit/s多个E1接入方式。变电站视频监控、承载管理业务的综合数据网则采用MSTP接入优化方案。

（3）业务时隙和保护方式优化网络时隙优化原则。首先，骨干层节点全部采用VC-4穿通，跨节点间穿通采用相同时隙，有效避免骨干层节点的低阶交叉成为瓶颈；其次，分配业务通道范围，尽量使业务排满每个VC-4、VC-12通道，避免设备时分交叉能力的不同造成时隙碎片。

（4）可行性初步分析。通过以上调整，SDH光纤传输网的网络层次和区域性更加清晰，充分发挥现有MSTP传输设备的组网能力和SDH环网子网保护功能，实现区域环网，提高网络整体的可靠性，便于网络扩容。

五、结语

通过对电力SDH光纤传输A网的优化调整进行探讨，旨在解决光缆资源不足的困境和从根本上解决通信网络节点负荷过大的问题，满足日益增长的业务带宽需求，也为快速、准确判断故障点、减少故障排除时间奠定良好的基础。

参考文献

[1] 吴凤修. SDH 技术与设备[M]. 北京： 人民邮电出版社，2006.

[2] 彭志荣. MSTP 技术在江门电力通信网改造中的应用[J]. 电力系统通信，

2009， 30（7）

[3] 吴杰， 韦炜. 本地传输网优化方案[J]. 电信工程技术与标准化， 2006，

19（8）

合集下载

SDH技术在电力通信系统中的应用

SDH技术在电力通信系统中的应用

巍霸　信息科学　２３　

ＳＤＨ技术在电力通信系统中的应用　

孙峥　

（华北电力大学电子与通信工程系，河北保定０７１０００）　

摘要ｓＤＨ是一种新的传输体制，它是随着电信网的发展和用户要求的不断提高而产生的，在电力系统通信中取得广泛的应用。介绍ＳＤＨ　

技术的基本原理以及其在电力系统通信中的应用。　

关键词ＳＤＨ；电力系统；同步数字体系　

中图分类号ＴＭ　文献标识码Ａ　文章编号１６７３—９６７１一（２０１０）１２２—００２３—０１　

ＳＤＨ（ＳｙｎｃｈｒｏｎｏｕｓＤｉｇｉｔａｌＨｉｅｒａｒｃｈｙ），在同步的数字体系中，在传输　

技术方面是一个里程碑式的进步。ＳＤＨ技术的应用和发展对光纤通信、　

数字微波通信的技术进步有深刻的影响。　

对于准同步（ＰＤＨ）系统，全网没有统一的时钟，使网络设计和运　

行管理存在许多不足之处，甚至有难以克服的缺点。而ＳＤＨ．￣ｒＪ有很大改　

进，明确规定了信息结构等级、帧结构、光接口标准、传输网结构、设　

备功能等重要内容。为开发光纤传输网的经济效益、管理性能以及提高　

网络可靠性和灵活性等方面开辟了新途径。　

１　ＳＤＨ技术简介　

ＳＤＨ所涵盖了较多的内容：不仅仅是一个世界标准，还提供了一个　

组网原则，和一种新的复用方法。　

１．１　ＳＤＨ技术特点　

ＳＤＨ采用的是同步时分交换技术，该技术具有很强的网络运行能力　

以及管理和维护功能，还是一个高速大容量传输系统。它充分利用光纤　

高带宽的特点，从而将传输速率大幅提高，目前市场上已有４０Ｇｂ／ｓ速率　

高速产品，使得传输的容量显著提升。它将北美制式与欧洲制式相融　

合，利用标准光接口，从而使不同型号的产品可以再光接口上互联互　

通，全面实现兼容。并且采用同步复用，仅需要利用软件便可将高速　

信号直接的分插出低速支路信号。ＳＤＨ的结构可使网络管理功能大大加　

强。与ＰＤＨ（准同步数字体系Ｐｌｅｓｉｏｃｈｒｏｎｏｕｓ　Ｄｉｇｉｔａｌ　Ｈｉｅｒａｒｃｈｙ）相比来看，　

ＳＤＨ更适合现代化电信业务的结构需求，可以提供多种宽带综合业务，　

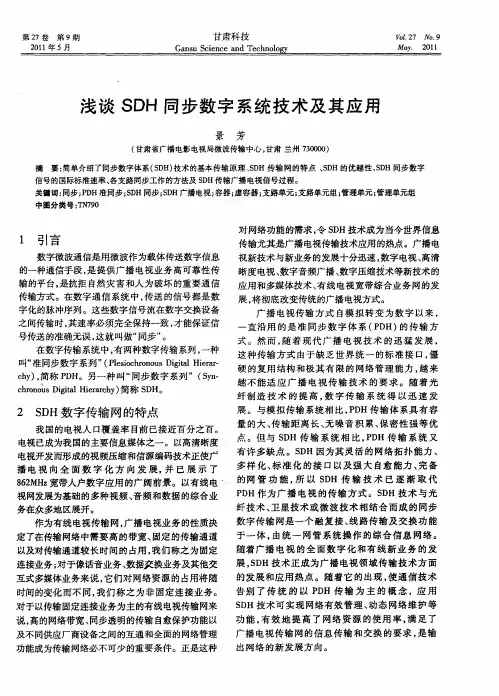

浅谈SDH同步数字系统技术及其应用

浅谈SDH同步数字系统技术及其应用

第２７卷第９期　２０１１年５月　甘肃科技　Ｇａｎｓｕ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　ｒｏ　．２７Ⅳｏ．９　Ｍａｙ．　２０１１　

浅谈ＳＤＨ同步数字系统技术及其应用　

景　芳　

（甘肃省广播电影电视局微波传输中心，甘肃兰州７３００００）　

摘要：简单介绍了同步数字体系（ＳＤＨ）技术的基本传输原理、ＳＤＨ传输网的特点、ＳＤＨ的优越性、ＳＤＨ同步数字　信号的国际标准速率、各支路同步工作的方法及ＳＤＨ传输广播电视信号过程。　关键词：同步；ＰＤＨ准同步；ＳＤＨ同步；ＳＤＨ广播电视；容器；虚容器；支路单元；支路单元组；管理单元；管理单元组　中图分类号：Ｔ￣７９０　

１　引言　

数字微波通信是用微波作为载体传送数字信息　的一种通信手段，是提供广播电视业务高可靠性传　输的平台，是抗拒自然灾害和人为破坏的重要通信　传输方式。在数字通信系统中，传送的信号都是数　字化的脉冲序列。这些数字信号流在数字交换设备　

之间传输时，其速率必须完全保持一致，才能保证信　号传送的准确无误，这就叫做“同步”。　在数字传输系统中，有两种数字传输系列，一种　叫“准同步数字系列”（Ｐｌｅｓｉｏｃｈｒｏｎｏｕｓ　Ｄｉｇｉｔａｌ　Ｈｉｅｒａｒ－　ｃｈｙ），简称ＰＤＨ。另一种叫“同步数字系列”（Ｓｙｎ－　ｃｈｒｏｎｏｕｓ　Ｄｉｇｉｔａｌ　Ｈｉｅｒａｒｃｈｙ）简称ＳＤＨ。　

２　ＳＤＨ数字传输网的特点　

我国的电视人口覆盖率目前已接近百分之百。　电视已成为我国的主要信息媒体之一。以高清晰度　电视开发而形成的视频压缩和信源编码技术正使广　播电视向全面数字化方向发展，并已展示了　８６２ＭＨｚ宽带人户数字应用的广阔前景。以有线电　

视网发展为基础的多种视频、音频和数据的综合业　务在众多地区展开。　作为有线电视传输网，广播电视业务的性质决　定了在传输网络中需要高的带宽、固定的传输通道　

以及对传输通道较长时间的占用，我们称之为固定　

连接业务；对于像话音业务、数据交换业务及其他交　互式多媒体业务来说，它们对网络资源的占用将随　

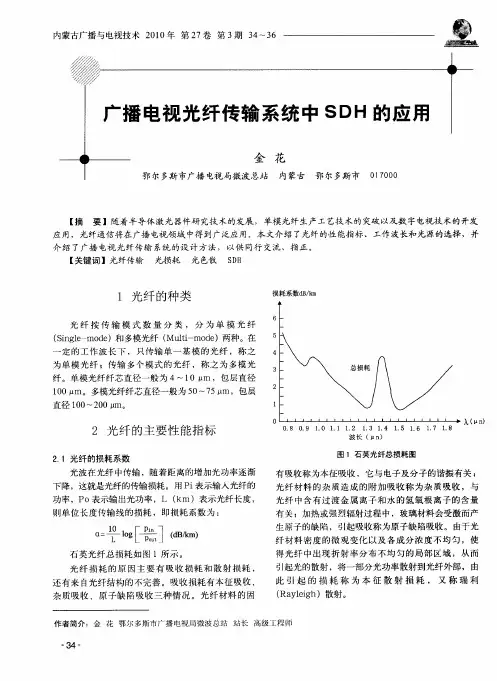

广播电视光纤传输系统中SDH的应用

广播电视光纤传输系统中SDH的应用

内蒙古广播与电视技术２０１０年第２７卷第３期３４～３６　

．　形　’　，　∥　

广播电视光纤传输系统中Ｓ　Ｄ　Ｈ的应用　

Ｊ　仑　１　，　卫个　

鄂尔多斯市广播电视局微波总站　内蒙古鄂尔多斯市０１　７０００　

【摘要】随着半导体激光器件研究技术的发展，单模光纤生产工艺技术的突破以及数字电视技术的开发　

应用，光纤通信将在广播电视领域中得到广泛应用。本文介绍了光纤的性能指标、工作波长和光源的选择，并　

介绍了广播电视光纤传输系统的设计方法，以供同行交流、指正。　【关键词】光纤传输　光损耗　光色散　ＳＤＨ　

１光纤的种类　

光纤按传输模式数量分类，分为单模光纤　

（Ｓｉｎｇｌｅ—ｍｏｄｅ）和多模光纤（Ｍｕｌｔｉ—ｍｏｄｅ）两种。在　

一定的工作波长下，只传输单一基模的光纤，称之　

为单模光纤；传输多个模式的光纤，称之为多模光　

纤。单模光纤纤芯直径一般为４～ｌ　０“ｍ，包层直径　

１Ｏ０　ｍ。多模光纤纤芯直径一般为５０～７５　ｍ，包层　

直径１Ｏ０～２００　ｌａｍ。　

２光纤的主要性能指标　

２．１光纤的损耗系数　

光波在光纤中传输，随着距离的增加光功率逐渐　

下降，这就是光纤的传输损耗。用Ｐｉ表示输入光纤的　

功率，Ｐｏ表示输出光功率，Ｌ（ｋｍ）表示光纤长度，　

则单位长度传输线的损耗，即损耗系数为：　

Ｑ＝　ｌ。ｇ　］（　丁　ｌ　ｌ（ｄＢ／　

石英光纤总损耗如图１所示。　

光纤损耗的原因主要有吸收损耗和散射损耗，　

还有来自光纤结构的不完善。吸收损耗有本征吸收、　

杂质吸收、原子缺陷吸收三种情况。光纤材料的固　损耗系数ｄＢ／ｌｍ　

Ｏ．８　０．９　１．０　１．１　１．２　Ｌ　３　Ｌ　４　１．５　１．６　１．７　１．８　波长（ｕ　ｎ）　

图１石英光纤总损耗图　（ｕ１１）　

有吸收称为本征吸收，它与电子及分子的谐振有关；　

光纤材料的杂质造成的附加吸收称为杂质吸收，与　

光纤中含有过渡金属离子和水的氢氧根离子的含量　

有关；加热或强烈辐射过程中，玻璃材料会受激而产　

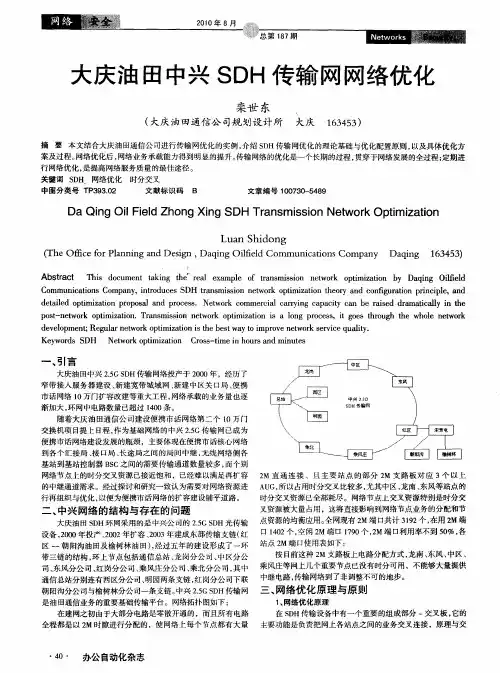

大庆油田中兴SDH传输网网络优化
