离心通风机设计范文

离心风机流道设计及优化研究

离心风机是目前常见的一种用于通风、排风、送风等工程领域的设备，其核心部件——流道设计和优化，对于风机的性能和效率具有重要影响。在本文中，将探讨离心风机流道设计及优化的相关内容，并介绍一些常见的优化方法和技术。

一、离心风机流道设计的重要性

在离心风机中，流道是将进入的气体引导并加速到风机出口的关键部分，其设计直接影响到风机的性能和效率。合理的流道设计能够改善气体的流动情况，提高风机的压力能力和送风量，从而达到更高的效率和能耗降低。而不合理的流道设计可能会导致流动不均匀、能量损失过多等问题，降低风机的性能。

二、离心风机流道设计的要点

1. 流道截面设计：离心风机的流道截面形状对于气体流动的扩张和压力变化起着重要作用。合理的截面设计应考虑流体的流动特性和气体性质，使得气体能够顺利地通过截面，避免过度扩张和收缩，从而减少气流的阻力和能量损失。

2. 纵向流道设计：纵向流道的设计主要考虑气流的加速和扩张，在保持流态稳定的前提下，提高风机的压力能力。通过合理的纵向流道设计，可以使气流在流道内部能够顺利加速，并尽量减少阻力和湍流的产生，从而最大程度地提高离心风机的效率。

3. 流道表面光滑度：流道表面的光滑度对气流的流动阻力和损耗有着重要影响。光滑的表面能够减少摩擦阻力，提高流道的效率。因此，在流道设计中，应注意流道表面的加工工艺和涂层材料的选用，以保证流道表面的光滑度和微粗糙度控制在合理范围内。

三、离心风机流道优化的方法和技术 1. 数值模拟与仿真：利用计算流体力学（CFD）方法，对离心风机的流场进行数值模拟和仿真分析，可以得到流道内气流的速度、压力等分布情况，进而评估不同设计方案的性能。这种方法不仅能够快速进行流道设计的优化，还能够为流道的改进提供有效的思路和参考。

2. 正交试验设计：利用正交试验设计方法，对流道的关键参数进行多因素、多水平的试验，以寻找最佳的参数组合，优化流道设计。通过实验数据的统计分析，可以确定不同参数对流场的影响程度和相互关系，为进一步的优化提供依据。

离心式鼓风机设计手册

离心式鼓风机设计手册

第一章 离心式鼓风机的概述

离心式鼓风机是一种用于将空气或气体向某一方向输送的机械装置。其工作原理为将气体加速至高速后进入离心式叶轮，由于离心力的作用，气体被甩到离心式叶轮外缘，在轮盘的作用下形成了高速气流，最终通过出风口排出。离心式鼓风机又称离心风机，广泛应用于空气处理、工业气体输送、污水处理等领域。

第二章 离心式鼓风机的结构

离心式鼓风机主要由进风口、叶轮、轴承、机壳、出风口等部分组成。进风口通常设有筛网以防止进入杂物，叶轮则是离心式鼓风机的核心组件，一般由多个叶片、中心轴和轮盘组成。机壳则是保护和支撑叶轮和轴承的结构，出风口则是将气体排出的通道。另外，为了保证离心式鼓风机的正常运行，通常还需配置电机、减速器、联轴器等辅助设备。

第三章 离心式鼓风机的设计要点

1.叶轮的设计

叶轮是离心式鼓风机的核心组件，其设计要点包括叶片数目、叶片厚度、叶片形状等。不同的工况需要不同的叶轮设计，一般可采用数值模拟和实验验证相结合的方法进行优化设计。

2.进出风口的设计

进出风口的设计直接影响离心式鼓风机的气体流量和压力，应充分考虑其形状、结构和位置的因素，以保证气体的充分进出和流畅通畅。

3.机壳和支承的设计

机壳和支承的设计应考虑其对叶轮和轴承的保护和支撑作用，充分考虑载荷、振动等因素，以确保离心式鼓风机的正常运转。

4.电机和减速器的选择 电机和减速器的选择应根据离心式鼓风机的负载性质和运行条件来选择，以充分利用其动力输出。

第四章 离心式鼓风机的维护和保养

离心式鼓风机的维护和保养是保证其长期稳定运行的关键，包括定期检查、润滑、清理等工作。特别需要注意的是轴承的润滑、清洁和更换，以及电机和减速器的维护保养和更换。

结语

离心式鼓风机是一种重要的机械设备，其设计与维护保养对其运行效率和寿命具有至关重要的影响。我们的设计和管理应遵循科学、合理、可持续的原则，以确保离心式鼓风机的长期稳定运行。

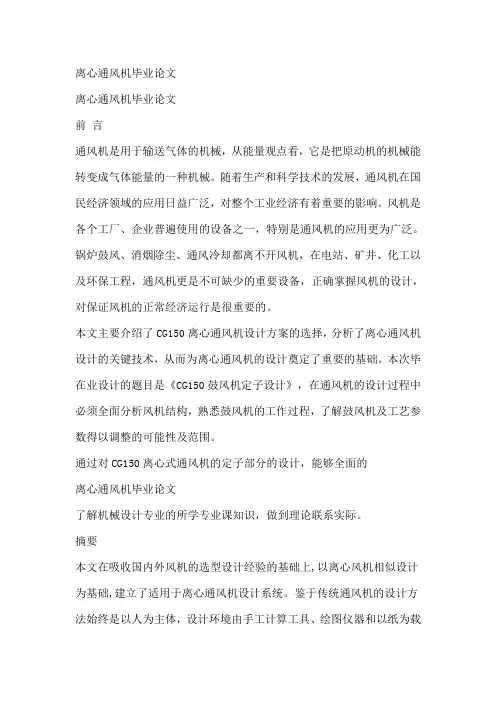

离心通风机毕业论文

离心通风机毕业论文

前 言

通风机是用于输送气体的机械，从能量观点看，它是把原动机的机械能转变成气体能量的一种机械。随着生产和科学技术的发展，通风机在国民经济领域的应用日益广泛，对整个工业经济有着重要的影响。风机是各个工厂、企业普遍使用的设备之一，特别是通风机的应用更为广泛。锅炉鼓风、消烟除尘、通风冷却都离不开风机，在电站、矿井、化工以及环保工程，通风机更是不可缺少的重要设备，正确掌握风机的设计，对保证风机的正常经济运行是很重要的。

本文主要介绍了CG150离心通风机设计方案的选择，分析了离心通风机设计的关键技术，从而为离心通风机的设计奠定了重要的基础。本次毕在业设计的题目是《CG150鼓风机定子设计》，在通风机的设计过程中必须全面分析风机结构，熟悉鼓风机的工作过程，了解鼓风机及工艺参数得以调整的可能性及范围。

通过对CG150离心式通风机的定子部分的设计，能够全面的

离心通风机毕业论文

了解机械设计专业的所学专业课知识，做到理论联系实际。

摘要

本文在吸收国内外风机的选型设计经验的基础上,以离心风机相似设计为基础,建立了适用于离心通风机设计系统。鉴于传统通风机的设计方法始终是以人为主体，设计环境由手工计算工具、绘图仪器和以纸为载体的资料构成，不论是复杂的计算，还是精细的制图，都必须由设计者亲自来完成。我们采用了CAD技术来进行辅助设计，减少手工绘图时间、提高绘图效率，进而能够促进设计工作的规范化，系列化和标准化。

设计过程中我们采用分工设计、合作完成的原则，小组合作共同完成CG150 离心式通风机的设计全过程。本文主要论述了通风机中定子组的设计，完成了对定子筒体、法兰、底座箱体、进气室、回流器、扩压器、蜗壳等重要零部件的设计，进行计算并根据计算绘制CAD机械图。

关键词：离心式，通风机，CAD，定子，蜗壳

离心通风机毕业论文

Abstract

On the foundation of the lectotype that absorbs the design

未知驱动探索，专注成就专业

1

通风机设计

1. 引言

通风机是一种常见的机械设备，用于提供空气流通和循环，以改善室内空气质量和调节室内温度。本文将探讨通风机的设计原理、工作过程、选择和安装等方面内容。

2. 通风机的设计原理

通风机的设计原理基于风机叶轮的旋转运动，通过产生气流来实现空气流通。以下是通风机设计原理的基本概念：

2.1 风机叶轮类型

通风机的设计中常见的风机叶轮类型包括轴流叶轮和离心叶轮。轴流叶轮直径较大，气流在叶轮轴向方向上流动，适合于需要较大风量和较低压力的场合。离心叶轮的直径较小，气流在叶轮的径向方向上流动，适用于需要较大压力和较小风量的场合。 未知驱动探索，专注成就专业

2

2.2 风道设计

通风机的风道设计主要包括进风道和出风道。风道的设计应该考虑到风机叶轮的进出口面积、风道的阻力、风道的形状等因素，以确保通风机的工作效率和气流质量。

2.3 电机功率和转速

通风机的电机功率和转速是根据所需空气流量和压力来确定的。通常，电机功率越大，通风机所能提供的风量和压力就越高。转速的选择也对通风机的性能有重要影响，过高或过低的转速都可能导致效率降低或故障。

3. 通风机的工作过程

通风机的工作过程可以总结为以下几个步骤：

1. 电机通过传动装置将动力传递给风机叶轮。

2. 风机叶轮开始旋转，产生气流。

3. 产生的气流通过进风道进入风机叶轮。

4. 气流受到风机叶轮的驱动向外排出，通过出风道进入室内或室外环境。 未知驱动探索，专注成就专业

3

通风机的工作过程需要保证电机和风机叶轮的正常运转，以及风道的畅通，才能实现良好的通风效果。

4. 通风机的选择

选择适合的通风机很关键，以下是一些选择通风机时需要考虑的因素：

4.1 空气流量和压力

通风机的空气流量和压力直接关系到所需的通风效果。根据需要通风的空间大小和特殊环境要求，选择适当的空气流量和压力。

4.2 噪音水平

通风机在工作时会产生一定的噪音。需要根据安装环境的要求选择噪音水平较低的通风机，以避免对周围环境和人员产生干扰。
