气动阀安装示意图
工业过程控制阀
①——平衡阀②——快排阀③——气控换向阀
④——电磁阀⑤——减压阀⑥——储气罐
⑦——气控换向阀⑧位置开关
气路说明：
一、“①”处为平衡阀：（1）手动转为气动（自动）：关闭平衡阀；
（2）气动（自动）转为手动：打开平衡阀；
二、现场气源经过减压阀“⑤”后，分成四条支路：
1. 正常工作状态：
工业过程控制阀（1）当电磁阀“④”得电（C路气源提供给气控阀“③”信号），D路和E路相通，气源输入进执行机构左室，执行机构动作；
（2）当电磁阀“④”失电（气控阀“③”也无信号），D路和F路相通，气源经过气控阀“⑦”进执行机构右室，执行机构动作，；
2. 非正常工作状态（现场气源断气）：
B路无气源，气控阀“⑦”无信号（图示位置，气控阀“⑦”有信号），储气罐输出气源经过气控阀“⑦”进执行机构右室，执行机构动作，实现阀门保位功能；
三、“②”处为快排阀，气缸的气体排放经过快排阀，可加快阀门动作时间。
《阀门培训》课件
标题：《阀门培训》课件
一、引言
阀门是流体输送系统中的重要组成部分，起着控制、调节和切断流体流动的作用。掌握阀门的原理、结构、类型、安装、调试和维护等知识，对于从事流体输送系统的设计、施工和维护工作的工程师和技术人员来说至关重要。本课件旨在为阀门培训提供系统的教学内容，帮助学员掌握阀门相关知识，提高实际操作能力。
二、阀门原理与结构
1. 阀门原理
阀门通过改变阀门通道的截面积，实现对流体流量、压力和流向的控制。阀门主要由阀体、阀盖、阀杆、阀瓣和密封元件等组成。阀门的工作原理是利用执行机构（手动、电动、气动等）驱动阀杆，使阀瓣产生相应的位移，从而改变阀门通道的截面积，实现对流体流动的控制。
2. 阀门结构
阀门结构主要包括阀体、阀盖、阀杆、阀瓣、密封元件、填料函、填料压盖等部件。阀体和阀盖是阀门的主体结构，阀杆连接执行机构和阀瓣，阀瓣用于调节流体流量，密封元件和填料函用于实现阀门的密封性能。
三、阀门类型与应用
1. 按结构分类
（1）截止阀：主要用于切断和接通流体，适用于清洁介质。
（2）闸阀：适用于大口径、高压力的管道，具有流通能力大、阻力小等特点。
（3）球阀：具有结构紧凑、密封性能好、开关迅速等特点，广泛应用于石油、化工等领域。 （4）蝶阀：结构简单、重量轻、操作方便，适用于低压、大口径的管道。
（5）调节阀：用于调节流体流量、压力和温度，具有精确、灵敏的特点。
2. 按驱动方式分类
（1）手动阀门：通过手动操作实现开关和控制。
（2）电动阀门：通过电动执行机构实现开关和控制。
（3）气动阀门：通过气动执行机构实现开关和控制。
（4）液动阀门：通过液压执行机构实现开关和控制。
四、阀门安装与调试
1. 安装前准备
（1）检查阀门型号、规格是否符合设计要求。
（2）检查阀门外观，确保无损坏、变形等缺陷。 （3）检查阀门密封面，确保无划痕、磨损等影响密封性能的问题。
（4）检查阀门连接法兰、螺栓等配件是否齐全、完好。
1 SEREG气动截止阀中性点调整
一、 概述
在电厂的SEREG气动截止阀按照不同的分类方法，可分为以下几种类别：
按工作特点： 失气关
失气开
按操作方式： 直接手轮
间接手轮
无手轮
按结构特点： 单隔膜
双隔膜
“中性点”是指将阀门的手动装置设置在阀门在气动操作时能自由开关而不受影响的位置。对于无手轮的阀门则不存在中性点的问题。因此阀门在正常状态下，都应处于“中性点”的位置。
二、 中性点的调整
对于不同类型的阀门，其“中性点”的调整方法大致相同。在中性点调整前，要先确认阀门处于失气的状态下。下面分别进行介绍。
2 ★ 失气关类型阀门的调整
直接手轮：
调整方法：
1、 松开锁紧器
2、 确认阀门处于全关的位置
3、 逆时针开方向旋转手轮至突然感到受力时即“上止位”时停止
4、 放置好勺尺
5、 顺时针关方向旋转手轮1/2圈—1圈，压紧勺尺
6、 锁紧锁紧器
说明：由于部分小阀门的中性点调整量较小，因此在回转1/2—1圈时，要尽量小一点，如REN系统的阀门要引起注意。
3
间接手轮：（带中性点指示杆）
调整方法：
1、 松开锁紧器
2、 确认阀门处于全关位置
3、 逆时针开方向旋转手轮至突然感到受力时即“上止位”时停止
4、 顺时针旋转手轮2圈
5、 用螺丝刀将中性点指示杆上端调整到与齿轮箱上平面相平位置
6、 锁紧锁紧器
4 间接手轮：（带中性点凸轮装置）
调整方法：
1、 松开锁紧器
2、 确认阀门处于全关位置
3、 逆时针开方向旋转手轮至突然感到受力时即“上止位”时停止
4、 顺时针旋转手轮2圈
5、 松开凸轮上的内六角，将中性点凸轮上平面调整到与旁边挡板上平面相平位置（可以用钢板尺等放在凸轮的上平面作为参照），然后再重新锁紧凸轮上的内六角
6、 锁紧锁紧器
- 1 - 气动阀的安装要求
气动阀是一种常用的控制阀门，其安装对于设备的正常运行至关重要。以下是气动阀的安装要求：
1. 安装位置：气动阀的安装位置应离管道支架等振动源较远，避免因振动而影响阀门的正常运行。同时，气动阀应易于维修和操作。
2. 安装高度：气动阀的安装高度应满足操作人员方便操作的要求，并且考虑到排水和保温等因素，一般不低于管道中心线高度的1/4。
3. 连接方式：气动阀的连接方式应根据管道的具体情况选择，一般有法兰连接、螺纹连接、对夹连接等。
4. 密封性：气动阀的密封性能对于设备的安全运行至关重要。安装时应注意密封面的清洁和检查密封垫是否完好。
5. 气源管路：气动阀需要气源供应，其气源管路应保持清洁畅通，避免杂质和水分进入气动装置。
6. 基础固定：气动阀在安装时需要进行基础固定，以确保阀门的稳定和安全运行。
7. 电气接线：如果气动阀需要接通电源，应注意电气接线的正确和安全。
综上所述，气动阀的安装应注意以上要求，以确保其正常运行和设备的安全性能。

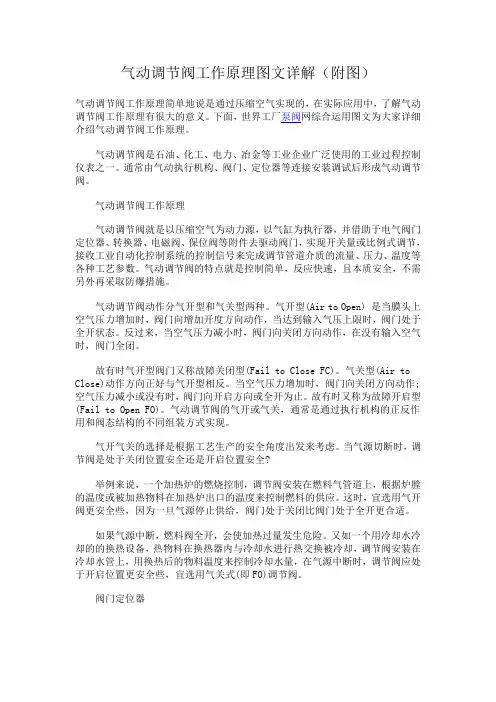

气动调节阀工作原理图文详解（附图）
气动调节阀工作原理简单地说是通过压缩空气实现的，在实际应用中，了解气动调节阀工作原理有很大的意义。下面，世界工厂泵阀网综合运用图文为大家详细介绍气动调节阀工作原理。
气动调节阀是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之一。通常由气动执行机构、阀门、定位器等连接安装调试后形成气动调节阀。
气动调节阀工作原理
气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。
气动调节阀动作分气开型和气关型两种。气开型(Air to Open) 是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。
故有时气开型阀门又称故障关闭型(Fail to Close FC)。气关型(Air to
Close)动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作;空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型(Fail to Open FO)。气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。
气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时，调节阀是处于关闭位置安全还是开启位置安全?
举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。
如果气源中断，燃料阀全开，会使加热过量发生危险。又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式(即FO)调节阀。
