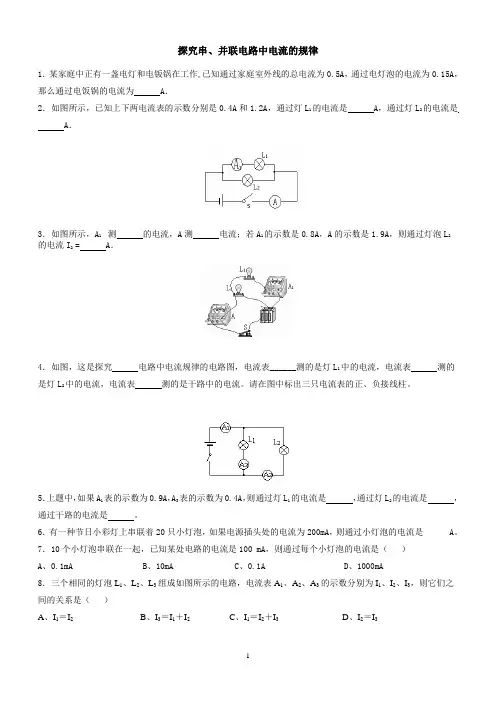

1 探究串、并联电路中电流的规律
1．某家庭中正有一盏电灯和电钣锅在工作,已知通过家庭室外线的总电流为0.5A，通过电灯泡的电流为0.15A，那么通过电饭锅的电流为 A．
2．如图所示，已知上下两电流表的示数分别是0.4A和1.2A，通过灯L1的电流是 A，通过灯L2的电流是
A．
3．如图所示，A1 测 的电流，A测 电流；若A1的示数是0.8A，A的示数是1.9A，则通过灯泡L2的电流I2 = A．
4．如图，这是探究 电路中电流规律的电路图，电流表______测的是灯L1中的电流，电流表 测的是灯L2中的电流，电流表 测的是干路中的电流。请在图中标出三只电流表的正、负接线柱。
5．上题中，如果A1表的示数为0.9A，A3表的示数为0.4A，则通过灯L1的电流是 ，通过灯L2的电流是 ，通过干路的电流是 。
6．有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是 A。
7．10个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（ ）
A、0.1mA B、10mA C、0.1A D、1000mA
8．三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（ ）
A、I1＝I2 B、I3＝I1＋I2 C、I1＝I2＋I3 D、I2＝I3
2
9．如图所示，电路中能正确测出通过灯L2的电流的是（ ）
10．如图所示为用电流表测干路中电流的电路图，其中正确的是 ( )
§ 15.5串、并联电路中的电流规律
制作人：冉光强 班级： 组别： 姓名：
学习目标：
1． 探究串、并联电路中电流的规律，培养连接电路和使用电流表的技能
2． 学会正确使用电流表测量串联电路和并联电路中的电流
3． 会分析实验数据，归纳总结出串联电路、并联电路中电流的规律
学习重点：在实验中探究串、并联电路中电流的规律
学习难点：掌握串、并联电路中电流的规律。
一、知识回顾：
1、电流表的使用规则是：(1)电流表要________在电路中；(2)正负接线柱的接法要正确，使电流从_______接线柱流进电流表；(3)被测电流不超过电流表的________；(4)绝对不允许把电流直接连到___________上．
2、画出由两个灯泡组成的串、并联电路的电路图。
串联电路 并联电路
二．合作探究，展示提升：
【实验一】：探究串联电路中电流的规律
1.提出问题：串联电路中各点的电流有什么关系？
2.猜想与假设： 。
3.设计并进行实验：
①设计实验电路图，作出对应的电路图（共三个）
②按电路图连接电路，连接电路时各元件的连接的位置与实物图中各元件的位置 ，开关应处于 状态。
③分别把电流表接入图中A、B、C三处，并分别测出A、B、C三点的电流IA 、IB、IC。
④换用不同的灯泡再次进行测量。
⑤注意正确使用电流表，把实验结果如实地记录下来，填写在下面的实验记录中。
试验次数
A点的电流IA B点的电流IB C点的电流IC
1
2
4.分析与论证:IA IB IC
1 探究串、并联电路中电流的规律
1．某家庭中正有一盏电灯和电钣锅在工作,已知通过家庭室外线的总电流为0.5A，通过电灯泡的电流为0.15A，那么通过电饭锅的电流为 A．
2．如图所示，已知上下两电流表的示数分别是0.4A和1.2A，通过灯L1的电流是 A，通过灯L2的电流是
A．
3．如图所示，A1 测 的电流，A测 电流；若A1的示数是0.8A，A的示数是1.9A，则通过灯泡L2的电流I2
= A．
4．如图，这是探究 电路中电流规律的电路图，电流表______测的是灯L1中的电流，电流表 测的是灯L2中的电流，电流表 测的是干路中的电流。请在图中标出三只电流表的正、负接线柱。
5．上题中，如果A1表的示数为0.9A，A3表的示数为0.4A，则通过灯L1的电流是 ，通过灯L2的电流是 ，通过干路的电流是 。
6．有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是 A。
7．10个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（ ）
A、0.1mA B、10mA C、0.1A D、1000mA
8．三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（ ）
A、I1＝I2 B、I3＝I1＋I2 C、I1＝I2＋I3 D、I2＝I3
2
9．如图所示，电路中能正确测出通过灯L2的电流的是（ ）
10．如图所示为用电流表测干路中电流的电路图，其中正确的是 ( )
1 15.5串并联电路中电流的规律 1．串联电路的电流规律 （1）探究串联电路中电流的规律
①根据电路图连接电路 ②测量A、B、C点的电流，把测量数据记录在表格中 ③换另外两个规格不同的灯泡，重复测量
（2）实验结论：串联电路中 即： 2．并联电路的电流规律 （1）探究串联电路中电流的规律
①根据电路图连接电路 ②测量A、B、C点的电流，把测量数据记录在表格中 ③换另外两个规格不同的灯泡，重复测量
（2）实验结论：串联电路中 即： 2 1．下图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（ ） 2．如右图所示的电路中，通过L1的电流为0.3A，电流表A2、A3的示数之比为1：3，那么电流表A2的示数为（ ） A．0.15A B． 0.3A C．0.075A D．0.1A 3．如下图甲所示的电路，电流表A1与A2的指针的位置如下图乙所示，电流表A1使用的量程是______，读数是______A，电流表A2使用的量程是______，读数是______A。通过L2的电流是______A。 4．如右图所示的电路中，闭合开关后三个电流表A1、A2、A示数分别为I1、I2、I，已知I=0.6A，I1=0.4A，则通过灯L2的电流是多少安？ 5．如右图所示，电流表A1、A2、A3的示数分别为40mA、60mA、90mA，则电流表A的示数为多少安?A′的示数为多少安?
甲 乙
S1 S S S2 S1
A B C D S2
A1 A1 A
A2 A1 A3 A
A' L1 L2 L3 3 1．如右图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，闭合开关S，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC。下面关系式正确的是（ ） A．IA=IB=IC B．IA=IB+IC C．IA＞IB=IC D．IA＜IB＜IC 2．如右图所示粗细不同的金属导体AB和BC连在一起接人电路中，通过AB的电流为I1，通过电流为I2，则I1和I2的关系是（ ） A． I1>I2 B． I1
