本实验报告书理论基础依托电力电子技术课程，设备基础依托于电气信息学院专业中心实验室电力电子及电气传动教学试验台，依据老师带领学生分别完成的单相半控桥整流电路实验、三相全控桥整流及有源逆变实验、半桥型开关稳压电源的性能研究三次实验所得结果与数据撰写而成。

在本报告中的开篇，主要介绍了实验小组人员和实验设备的相关情况，之后详实记录了各次实验的实验原理与目的、实验过程、实验过程及所得到的波形与数据，并对数据进行了进一步的分析，对实验结果进行了更深层次的探索与思考。此外，本报告分别对三次实验的理论值与理论波形进行了推导与仿真，并分析了可能产生误差的原因。在最后，报告总结了三次实验结束之后的心得体会，提出了部分实验改进意见。

关键词:电力电子技术、实验报告、单相半控桥整流电路、三相全控桥整流及有源逆变、半桥型开关稳压电源的性能

•

Abstract

The theoretical basis of the experimental report relies on

the course of power electronics technology,and the equipment

foundation relies on the teaching test bench of power

electronics and electrical transmission in the professional

Center Laboratory of the College of electrical information.According to the single-phase half controlled

bridge rectifier circuit experiment,three-phase full control

bridge rectification and active inverter experiment,and the

1 11 竭诚为您提供优质文档/双击可除

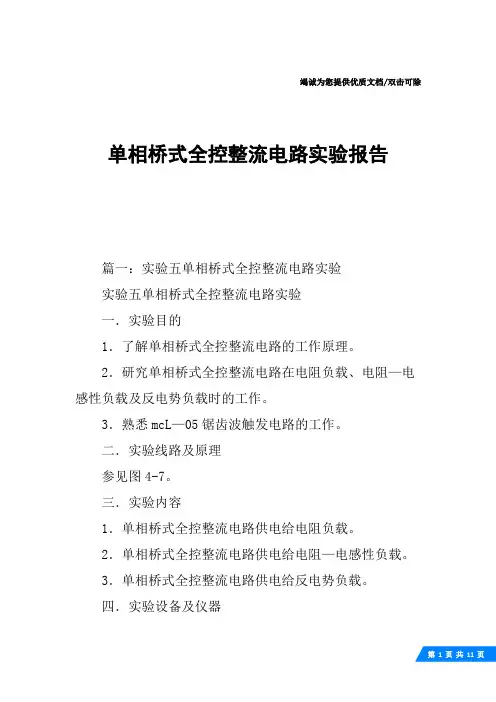

单相桥式全控整流电路实验报告

篇一：实验五单相桥式全控整流电路实验

实验五单相桥式全控整流电路实验

一．实验目的

1．了解单相桥式全控整流电路的工作原理。

2．研究单相桥式全控整流电路在电阻负载、电阻—电感性负载及反电势负载时的工作。

3．熟悉mcL—05锯齿波触发电路的工作。

二．实验线路及原理

参见图4-7。

三．实验内容

1．单相桥式全控整流电路供电给电阻负载。

2．单相桥式全控整流电路供电给电阻—电感性负载。

3．单相桥式全控整流电路供电给反电势负载。

四．实验设备及仪器

2 11 1．mcL系列教学实验台主控制屏。

2．mcL—18组件（适合mcL—Ⅱ)或mcL—31组件（适合mcL—Ⅲ）。

3．mcL—33组件或mcL—53组件（适合mcL—Ⅱ、Ⅲ、Ⅴ）

4．mcL—05组件或mcL—05A组件

5．meL—03三相可调电阻器或自配滑线变阻器。

6．meL—02三相芯式变压器。

7．双踪示波器

8．万用表

五．注意事项

1．本实验中触发可控硅的脉冲来自mcL-05挂箱，故mcL-33（或mcL-53，以下同）

的内部脉冲需断x1插座相连的扁平带需拆除，以免造成误触发。

2．电阻Rp的调节需注意。若电阻过小，会出现电流过大造成过流保护动作（熔断丝烧断，或仪表告警）；若电阻过大，则可能流过可控硅的电流小于其维持电流，造成可控硅时断时续。

3．电感的值可根据需要选择，需防止过大的电感造成可控硅不能导通。

4．mcL-05面板的锯齿波触发脉冲需导线连到mcL-33面

3 11 板，应注意连线不可接错，否则易造成损坏可控硅。同时，需要注意同步电压的相位，若出现可控硅移相范围太小（正常范围约30°～180°），可尝试改变同步电压极性。

实验四-单相交直交变频电路的性能研究

———————————————————————————————— 作者：

———————————————————————————————— 日期：

北京信息科技大学

电力电子技术实验报告

实验项目： 单相交直交变频电路的性能研究

学 院： 自动化

专 业： 自动化（信息与控制系统）

姓名/学号： 贾鑫玉/2012010541

班 级 ： 自控1205班

指导老师： 白雪峰

学 期： 2014-2015学年第一学期

实验四 单相交直交变频电路的性能研究 一．实验目的

熟悉单相交直交变频电路的组成，重点熟悉其中的单相桥式PWM逆变电路中元器件的作用，工作原理，对单相交直交变频电路在电阻负载、电阻电感负载时的工作情况及其波形作全面分析，并研究工作频率对电路工作波形的影响。

二．实验内容

1．测量SPWM波形产生过程中的各点波形。

2．观察变频电路输出在不同的负载下的波形。

三．实验设备及仪器

1．电力电子及电气传动主控制屏。

2．NMCL-16组件。

3．电阻、电感元件(NMEL-03、700mH电感)。

4．双踪示波器。

5．万用表。

四．实验原理

单相交直交变频电路的主电路如图2—8所示。

本实验中主电路中间直流电压ud由交流电整流而得，而逆变部分别采用单相桥式PWM逆变电路。逆变电路中功率器件采用600V8A的IGBT单管（含反向二极管，型号为ITH08C06），IGBT的驱动电路采用美国国际整流器公司生产的大规模MOSFET和IGBT专用驱动集成电路1R2110，控制电路如图2—9所示，以单片集成函数发生器ICL8038为核心组成，生成两路PWM信号，分别用于控制VT1、VT4和VT2、VT3两对IGBT。ICL8038仅需很小的外部元件就可以正常工作，用于发生正弦波、三角波、方波等，频率范围0.001到500kHz。

1 实验三 三相桥式全控整流电路实验

一、实验目的

(1)加深理解三相桥式全控整流的工作原理。

(2)了解KC系列集成触发器的调整方法和各点的波形。

二、实验所需挂件及附件

序号 型 号 备 注

1 DJK01 电源控制屏 该控制屏包含“三相电源输出”等几个模块。

2 DJK02 晶闸管主电路

3 DJK02-1三相晶闸管触发电路 该挂件包含“触发电路”,“正反桥功放”等几个模块。

4 DJK06 给定及实验器件 该挂件包含“二极管”等几个模块。

5 DJK10 变压器实验 该挂件包含“逆变变压器”以及“三相不控整流”。

6 D42 三相可调电阻

7 双踪示波器 自备

8 万用表 自备

三、实验线路及原理

实验线路如图3-13及图3-14所示。主电路由三相全控整流电路及作为逆变直流电源的三相不控整流电路组成，触发电路为DJKO2-1中的集成触发电路，由KCO4、KC4l、KC42等集成芯片组成，可输出经高频调制后的双窄脉冲链。集成触发电路的原理可参考1-3节中的有关内容，三相桥式整流及逆变电路的工作原理可参见电力电子技术教材的有关内容。

图3-13 三相桥式全控整流电路实验原理图

四、实验内容

三相桥式全控整流电路。

五、预习要求

(1)阅读电力电子技术教材中有关三相桥式全控整流电路的有关内容。

2 (2))学习本教材中有关集成触发电路的内容，掌握该触发电路的工作原理。

六、思考题

(1)如何解决主电路和触发电路的同步问题?在本实验中主电路三相电源的相序可任意设定吗?

答：①采用宽脉冲触发或双脉冲触发发式。在本实验中使脉冲宽度大于1/6个周期。

②在除法某个晶闸管的同时，前一个晶闸管补发脉冲，即用两个窄脉冲替代宽脉冲。

(2)在本实验的整流时，对α角有什么要求?为什么?

答：在本实验的整流时，移相角度α角度为0-90度，这是因为移相角度α超过90度就会进入逆变状态。

七、实验方法
