门禁磁扣原理

什么是门禁磁扣？

门禁磁扣是一种用于控制出入口的电子设备，常见于公共场所、办公楼、住宅小区等场所。它采用磁性材料和电磁感应原理，通过对接人员身份信息进行验证，控制门的开关。本文将深入探讨门禁磁扣的原理和工作方式。

门禁磁扣的工作原理

门禁磁扣的核心原理是利用电磁感应产生的磁场，实现对门的控制。下面将详细介绍门禁磁扣的工作原理。

1. 门禁磁扣的基本组成部分

门禁磁扣通常由以下几个组成部分构成：

• 电磁铁：负责产生磁场的关键部件。

• 门禁主机：存储和处理人员身份信息的设备。

• 读卡器：用于读取门禁卡上的信息。

• 控制器：用于控制门禁磁扣的开关。

• 门禁卡：存储人员身份信息的卡片。

2. 工作流程

门禁磁扣的工作流程一般包括以下几个步骤：

1. 验证身份信息：当用户持卡接近门禁磁扣时，读卡器会读取门禁卡上的信息，并将其传输给门禁主机。

2. 身份验证：门禁主机会对读取到的身份信息与数据库中存储的信息进行比对，判断是否为合法用户。

3. 开锁信号发送：如果身份验证通过，门禁主机会向控制器发送开锁信号。

4. 电磁铁工作：控制器接收到开锁信号后，会控制电磁铁通电，产生磁场。

5. 门禁磁扣开关：电磁铁产生的磁场会吸引门上附着的磁性扣件，从而打开门禁磁扣。

6. 出入门禁场所：用户可以通过打开的门进入或离开门禁场所。 3. 电磁铁的原理

电磁铁是门禁磁扣的核心组成部分，它通过在通电状态下产生磁场来控制门的开关。

电磁铁的工作原理是基于电磁感应的。当电磁铁通电时，电流会通过线圈，产生磁场。根据右手定则，电流方向与磁场方向垂直。这个磁场会产生磁力，吸引附近的磁性扣件，从而实现开门的功能。

4. 门禁卡的工作原理

门禁卡是存储用户身份信息的关键设备。它使用射频识别（RFID）技术，通过无线电波进行通信。

门禁卡的工作原理是通过射频芯片和天线实现的。当门禁卡靠近读卡器时，读卡器会发射无线电波，激活门禁卡上的射频芯片。射频芯片会接收读卡器发射的无线电波，并将门禁卡上存储的信息发送回读卡器。

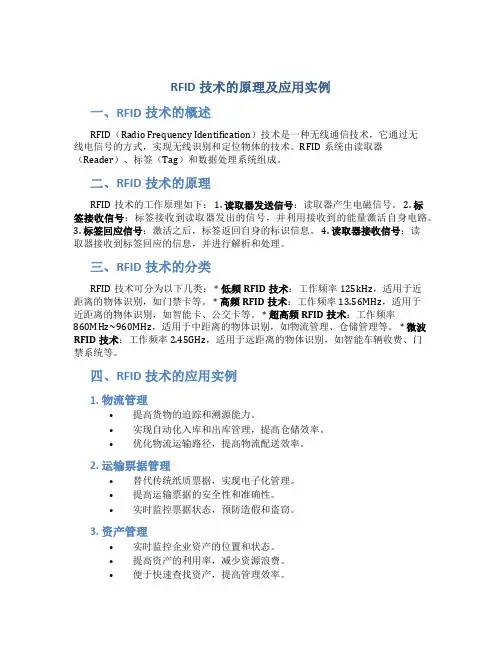

RFID技术的原理及应用实例

一、RFID技术的概述

RFID（Radio Frequency Identification）技术是一种无线通信技术，它通过无线电信号的方式，实现无线识别和定位物体的技术。RFID系统由读取器（Reader）、标签（Tag）和数据处理系统组成。

二、RFID技术的原理

RFID技术的工作原理如下： 1. 读取器发送信号：读取器产生电磁信号。 2. 标签接收信号：标签接收到读取器发出的信号，并利用接收到的能量激活自身电路。

3. 标签回应信号：激活之后，标签返回自身的标识信息。 4. 读取器接收信号：读取器接收到标签回应的信息，并进行解析和处理。

三、RFID技术的分类

RFID技术可分为以下几类： * 低频RFID技术：工作频率125kHz，适用于近距离的物体识别，如门禁卡等。 * 高频RFID技术：工作频率13.56MHz，适用于近距离的物体识别，如智能卡、公交卡等。 * 超高频RFID技术：工作频率860MHz~960MHz，适用于中距离的物体识别，如物流管理、仓储管理等。 * 微波RFID技术：工作频率2.45GHz，适用于远距离的物体识别，如智能车辆收费、门禁系统等。

四、RFID技术的应用实例

1. 物流管理

• 提高货物的追踪和溯源能力。

• 实现自动化入库和出库管理，提高仓储效率。

• 优化物流运输路径，提高物流配送效率。

2. 运输票据管理

• 替代传统纸质票据，实现电子化管理。

• 提高运输票据的安全性和准确性。

• 实时监控票据状态，预防造假和盗窃。

3. 资产管理

• 实时监控企业资产的位置和状态。

• 提高资产的利用率，减少资源浪费。

• 便于快速查找资产，提高管理效率。 4. 零售业

• 实现商品全流程的溯源和管理。

• 提升商品库存管理的精确性和效率。

• 提供个性化的购物体验，提高顾客满意度。

5. 人员安全管理

• 门禁系统中使用RFID技术实现人员身份的识别。

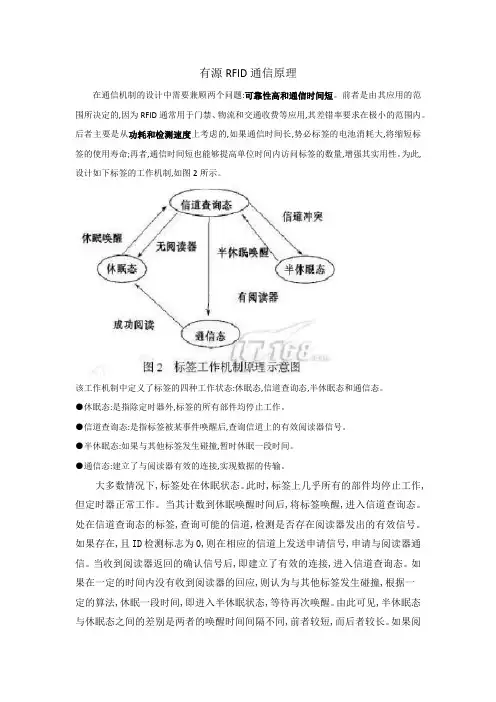

有源RFID通信原理

在通信机制的设计中需要兼顾两个问题:可靠性高和通信时间短。前者是由其应用的范围所决定的,因为RFID 通常用于门禁、物流和交通收费等应用,其差错率要求在极小的范围内。后者主要是从功耗和检测速度上考虑的,如果通信时间长,势必标签的电池消耗大,将缩短标签的使用寿命;再者,通信时间短也能够提高单位时间内访问标签的数量,增强其实用性。为此,设计如下标签的工作机制,如图2所示。

该工作机制中定义了标签的四种工作状态:休眠态,信道查询态,半休眠态和通信态。

●休眠态:是指除定时器外,标签的所有部件均停止工作。

●信道查询态:是指标签被某事件唤醒后,查询信道上的有效阅读器信号。

●半休眠态:如果与其他标签发生碰撞,暂时休眠一段时间。

●通信态:建立了与阅读器有效的连接,实现数据的传输。

大多数情况下,标签处在休眠状态。此时,标签上几乎所有的部件均停止工作,但定时器正常工作。当其计数到休眠唤醒时间后,将标签唤醒,进入信道查询态。处在信道查询态的标签,查询可能的信道,检测是否存在阅读器发出的有效信号。如果存在,且ID检测标志为0,则在相应的信道上发送申请信号,申请与阅读器通信。当收到阅读器返回的确认信号后,即建立了有效的连接,进入信道查询态。如果在一定的时间内没有收到阅读器的回应,则认为与其他标签发生碰撞,根据一定的算法,休眠一段时间,即进入半休眠状态,等待再次唤醒。由此可见,半休眠态与休眠态之间的差别是两者的唤醒时间间隔不同,前者较短,而后者较长。如果阅读器信号存在,且ID检测标志为1,表示它已经被阅读,立即返回休眠态。如果阅读器信号不存在,则认为在阅读器有效范围之外,立即进入休眠态。当半休眠态的标签被唤醒时,依然进入信道查询态。当标签进入通信态后,按照阅读器所发送的命令,传送所携带的信息供阅读器访问。通信结束后,ID检测标志将被置起,然后标签进入休眠态。标签按照上述机制,便能够实现一次完整的通信。

RFID名词解释

一、引言

无线射频识别（Radio Frequency Identification，简称 RFID）是一种非接触式的自动识别技术，通过无线电波在一定距离内识别特定目标并读写相关数据。RFID技术最早可追溯到20世纪30年代，但直到近年来，随着微电子技术、计算机技术、网络技术的飞速发展，RFID技术才得以广泛应用。它无需直接接触或光学可视即可完成信息的输入和处理，被广泛应用于生产制造、物流管理、跟踪定位、门禁控制等众多领域。

二、RFID系统组成

一个基本的RFID系统通常由三部分组成：标签（Tag）、阅读器（Reader）和天线（Antenna）。

1. 标签（Tag）：也被称为射频卡或智能标签，由耦合元件及芯片组成。每个标签都有一个唯一的电子编码，用于存储数据。标签通常附着在物品上以标识目标对象。

2. 阅读器（Reader）：用于读取和写入标签信息的设备。阅读器通过天线与标签进行无线通信，将信号发送至标签并接收来自标签的应答信号。

3. 天线（Antenna）：用于传输射频信号的设备。天线在阅读器和标签之间传递信号，使两者之间的通信成为可能。

三、RFID的工作原理

RFID系统在工作时，阅读器通过天线发送射频信号，处于工作区域的标签接收到该信号后，凭借感应电流所获得的能量发送出存储在芯片中的信息，阅读器再通过天线接收并识别标签发送的信号，最后对接收到的信号进行处理以完成对目标对象的识别。这一过程无需人工干预，可实现自动化快速识别。

四、RFID的优势 RFID技术的优势主要表现在以下几个方面：

1. 快速扫描：RFID的读取速度极快，单个标签的读取速度可达到0.1秒甚至更快，可以实现批量识别和高速移动物体的识别。

2. 远距离识别：在一定的距离范围内，RFID技术可以实现非接触式的远距离识别，无需直接接触或可视即可完成信息的读取。

3. 环境适应性：RFID标签具有较强的环境适应性，可在各种恶劣环境下工作，如高温、低温、潮湿、污染等。同时，RFID阅读器也具有较好的抗干扰能力，能够在复杂的环境中稳定工作。
