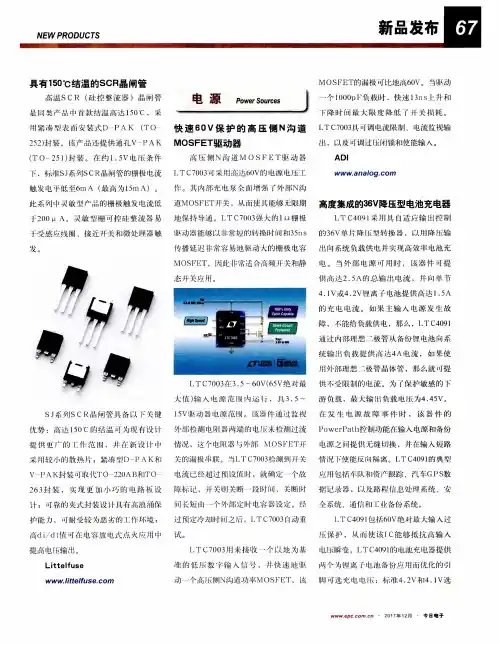

ＷＷＷ　，　．　快速６０Ｖ保护的高压侧Ｎ沟道　

ＭＯＳＦＥＴ驱动器　『　压ｆ！！｛ｌＪＮ沟道ＭＯ　Ｓ　Ｆ　ＥＴ　动器　Ｉ　ＴＣ７００３町采片ｊ高达６０Ｖ的电源『乜　工　

作。　内部亢电泵全　增强　外　５Ｎ沟　道ＭＯＳＦＥ　Ｆ丌戈，从『　使　能够　限期　

地　持导通。ＬＴＣ７００３强人的１　ｉ　栅极　动搽能够以非常短的转换时Ｉ＇ｌｉ　１３５ｎＳ　

传播延迟非常容易地　动大的　卡６２电容　

ＭＯＳＦＥＴ，冈此非常适合高频ＪＩ：ｌ火和ｌ静　

态肝火应用。　

一　置萄霜曝：　

Ｉ　Ｔ　Ｃ７００３伍３．５～６０Ｖ（６５Ｖ绝对最　

人ｆｆ［）牟胥ｉ人电源旭…　运　，　３．５～　

ｌ　５Ｖ　动器电源范…。　：通过监视　

外部　测电阻器两端的电　求检测过流　

情况，这个电　裕　ｊ外酃、１０ＳＦｌ　Ｔ　父的　ｆＪ支串联。当Ｉ　Ｔ　Ｃ７００３伶ｆ！』ｌｌｊ刮开共　

电流　经趟过颅　时，就确定　个故　

MOS管的基本知识（转载）(来自百度壓力山大)

现在的高清、液晶、等离子电视机中开关电源部分除了采用了PFC技术外，在元器件上的开关管均采用性能优异的MOS管取代过去的大功率晶体三极管，使整机的效率、可靠性、故障率均大幅的下降。由于MOS管和大功率晶体三极管在结构、特性有着本质上的区别，在应用上；驱动电路也比晶体三极管复杂，致使维修人员对电路、故障的分析倍感困难，此文即针对这一问题，把MOS管及其应用电路作简单介绍，以满足维修人员需求。

一、什么是MOS管

MOS管的英文全称叫MOSFET(Metal Oxide Semiconductor Field Effect

Transistor)，即金属氧化物半导体型场效应管，属于场效应管中的绝缘栅型。因此，MOS管有时被称为绝缘栅场效应管。在一般电子电路中，MOS管通常被用于放大电路或开关电路。

1、MOS管的构造；

在一块掺杂浓度较低的P型半导体硅衬底上，用半导体光刻、扩散工艺制作两个高掺杂浓度的N+区，并用金属铝引出两个电极，分别作为漏极D和源极S。然后在漏极和源极之间的P型半导体表面复盖一层很薄的二氧化硅（Si02）绝缘层膜，在再这个绝缘层膜上装上一个铝电极，作为栅极G。这就构成了一个N沟道（NPN型）增强型MOS管。显然它的栅极和其它电极间是绝缘的。图1-1所示 A 、B分别是它的结构图和代表符号。

同样用上述相同的方法在一块掺杂浓度较低的N型半导体硅衬底上，用半导体光刻、扩散工艺制作两个高掺杂浓度的P+区，及上述相同的栅极制作过程，就制成为一个P沟道（PNP型）增强型MOS管。图1-2所示A 、B分别是P沟道MOS管道结构图和代表符号。

图1 -1-A 图1 -2-A

2、MOS管的工作原理：图1-3是N沟道MOS管工作原理图

图1-3-A

图1-3-B

从图1-3-A可以看出，增强型MOS管的漏极D和源极S之间有两个背靠背的PN结。当栅-源电压VGS=0时，即使加上漏-源电压VDS，总有一个PN结处于反偏状态，漏-源极间没有导电沟道（没有电流流过），所以这时漏极电流ID=0。

实用文档

标准文案

MOS/CMOS集成电路简介及N沟道MOS管和P沟道MOS管

在实际项目中，我们基本都用增强型mos管，分为N沟道和P沟道两种。

我们常用的是NMOS，因为其导通电阻小，且容易制造。在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。

1.导通特性

NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低实用文档

标准文案 端驱动），只要栅极电压达到4V或10V就可以了。

PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。

2.MOS开关管损失

不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。选择导通电阻小的MOS管会减小导通损耗。现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。

MOS在导通和截止的时候，一定不是在瞬间完成的。MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。通常开关损失比导通损失大得多，而且开关频率越高，损失也越大。

导通瞬间电压和电流的乘积很大，造成的损失也就很大。缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。

3.MOS管驱动

跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。这个很容易做到，但是，我们还需要速度。

在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。选择/设计MOS管驱动时第一要注意的是可提供瞬间短路电流的大小。

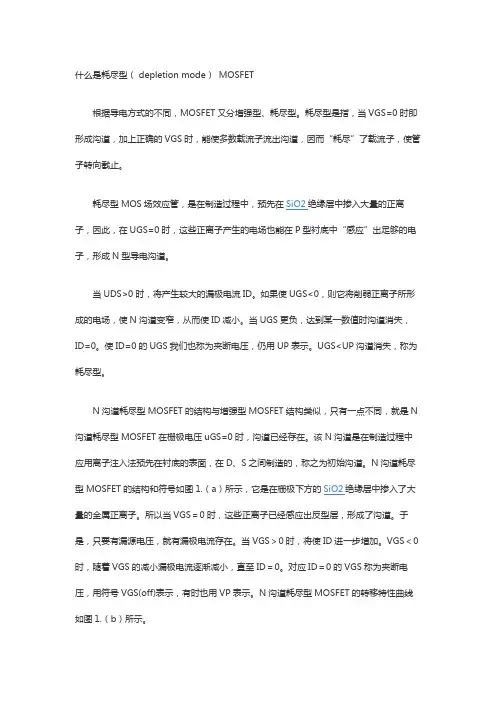

什么是耗尽型（ depletion mode） MOSFET

根据导电方式的不同，MOSFET又分增强型、耗尽型。耗尽型是指，当VGS=0时即形成沟道，加上正确的VGS时，能使多数载流子流出沟道，因而“耗尽”了载流子，使管子转向截止。

耗尽型MOS场效应管，是在制造过程中，预先在SiO2绝缘层中掺入大量的正离子，因此，在UGS=0时，这些正离子产生的电场也能在P型衬底中“感应”出足够的电子，形成N型导电沟道。

当UDS>0时，将产生较大的漏极电流ID。如果使UGS<0，则它将削弱正离子所形成的电场，使N沟道变窄，从而使ID减小。当UGS更负，达到某一数值时沟道消失，ID=0。使ID=0的UGS我们也称为夹断电压，仍用UP表示。UGS

N沟道耗尽型MOSFET的结构与增强型MOSFET结构类似，只有一点不同，就是N沟道耗尽型MOSFET在栅极电压uGS=0时，沟道已经存在。该N沟道是在制造过程中应用离子注入法预先在衬底的表面，在D、S之间制造的，称之为初始沟道。N沟道耗尽型MOSFET的结构和符号如图1.（a）所示，它是在栅极下方的SiO2绝缘层中掺入了大量的金属正离子。所以当VGS＝0时，这些正离子已经感应出反型层，形成了沟道。于是，只要有漏源电压，就有漏极电流存在。当VGS＞0时，将使ID进一步增加。VGS＜0时，随着VGS的减小漏极电流逐渐减小，直至ID＝0。对应ID＝0的VGS称为夹断电压，用符号VGS(off)表示，有时也用VP表示。N沟道耗尽型MOSFET的转移特性曲线如图1.（b）所示。

(a) 结构示意图 (b) 转移特性曲线

图标区别：

中间G是虚线：增强型，上图实列是N沟道增强型

、

中间G是实线：耗尽型，上图实列是N沟道耗尽型
