质谱仪工作原理

热电离质谱仪工作原理

热电离质谱仪（Thermal Ionization Mass Spectrometer，TIMS）是一种重要的质谱分析仪器，广泛应用于地质、天文、核物理、原子能等领域。其工作原理基于热电发射的原理，下面我来详细介绍一下。

热电离质谱仪的工作原理主要分为三个步骤：样品制备、热电离和质量分析。首先，需要将待分析的样品转化为固体，一般是将其溶解后喷洒在精细铼丝（或其他适合的材料）上。接下来，通过加热铼丝，将样品转化为气体，并使其离子化。最后，离子在质谱仪中进行质量分析。

具体来说，首先是样品制备。样品制备包括溶解、稀释和喷洒等步骤。样品应该尽量纯净，避免杂质对结果的影响。然后，将溶解的样品稀释到适当的浓度，以便在离子化过程中获得适当的离子信号。最后，将稀释后的样品喷洒在纯净的铼丝上，并使其干燥。

接下来是热电离过程。通过加热铼丝，样品中的元素被转化为气体，并通过热电发射技术进一步离子化。这一过程中需要注意控制铼丝的温度，使其在约2200°C的温度下工作。同时，还需要与离子源中的真空环境保持良好的隔离，以防止气体泄漏和杂质的污染。

在离子化过程中，样品中的元素被转化为离子，并进入质谱仪。离子通过电场的作用，被从离子源引入谱仪。电场可以根据离子的质量/电荷比进行选择，以确保只有特定的离子能够进入质谱仪。进入质谱仪的离子，在磁场的作用下沿着螺旋轨道运动，并根据质量/电荷比被分离为不同的轨道。最后，离子到达检测器，经过电子增强器放大信号，并转换为质谱图。 总之，热电离质谱仪是一种基于热电发射的质谱仪器，其工作原理包括样品制备、热电离和质量分析。通过样品制备，将待分析的样品制备成固体，并喷洒在纯净的铼丝上。在热电离过程中，通过加热铼丝，样品被转化为气体并离子化。离子在质谱仪中进行质量分析，并最终由检测器转化为质谱图。这种质谱仪在地质、天文、核物理等领域具有广泛的应用。

质谱仪的基本原理和操作步骤

引言：

质谱仪是一种广泛应用于化学、生物、环境等领域的分析仪器。它通过分析样品中分子或原子的质量和结构，提供了重要的数据。本文将介绍质谱仪的基本原理和操作步骤。

一、质谱仪的原理：

1. 电离：

质谱仪中，样品首先被电离成带电粒子。最常用的电离技术是电子轰击电离，即用高能电子轰击样品分子，使其失去电子而带电。其他常用的电离技术还包括化学电离、光解电离等。

2. 分离：

电离后，带电粒子会被引入质谱仪的分离部分。分离的原理是基于粒子在电场或磁场中的分辨率。常见的分离技术有时间飞行法和磁扇形法。时间飞行法基于不同离子飞行时间的差异，将粒子分离。磁扇形法则是通过施加磁场，使得离子在磁场中的轨迹受到影响，从而实现分离。

3. 检测：

分离好的粒子通过检测器进行检测和信号采集。检测器的种类有很多，最常用的是离子倍增器和光电离器。它们能够接受质谱仪中离子的信号，并将其转化为电信号。

4. 数据处理：

检测到的离子信号经过放大和处理，最终转化为质谱图。质谱图显示了样品中各种离子的相对丰度和质量。通过分析质谱图，可以确定样品组分并检测有害物质。 二、质谱仪的操作步骤：

1. 准备样品：

在进行质谱分析之前，需要准备样品。样品通常是溶液或气体，要求无害、纯净且浓度适中。

2. 样品引入：

样品可以通过气体色谱或液相色谱等分离技术引入质谱仪。其中，气体色谱质谱联用技术最常用。样品分子先通过气相色谱分离，再进入质谱仪进行质谱分析。

3. 设置参数：

根据所检测的样品类型和目的，需要设置质谱仪的相关参数。这些参数包括电子能量、离子进入质谱仪的速度、电场强度等。合理设置这些参数可以提高分析结果的准确性和灵敏度。

4. 开始质谱分析：

设置好参数后，开始质谱分析。样品中的分子将被电离，然后进入质谱仪进行分离和检测。此时，质谱仪会产生质谱图，并通过电脑进行数据处理和分析。

5. 结果解读：

得到质谱图后，需要对其进行解读。通过比对数据库中已有的质谱图，可以确定样品中的化合物组成；通过对谱峰的相对丰度进行分析，可以定量检测样品中各组分的含量。

- 1 - 质谱仪的构造和工作原理

质谱仪是一种利用质谱原理进行分析和检测的仪器。它通常由离子源、质量分析器和检测器三部分组成。离子源用于将样品中的分子转化为带电的离子，质量分析器用于根据离子质量、电荷比和能量将离子分离并检测，检测器则用于对检测到的离子进行计数和记录。

质谱仪的工作原理是将样品原子或分子通过电离源产生带电离子，然后经过质量分析器进行分离并检测。其中，离子源的类型有多种，如电子轰击离子源、化学电离源和光电离源等。不同的离子源会对样品进行不同的离子化反应，因此在选择离子源时需要考虑样品性质和分析需求。

质量分析器是质谱仪最核心的部分，它可以将离子根据其质量、电荷比和能量进行分离。常用的质量分析器有四极杆质谱仪、飞行时间质谱仪和离子阱质谱仪等。每种质量分析器的工作原理不同，但都是根据离子在电场中的运动规律进行离子分离和检测。

检测器是质谱仪的最后一部分，它的作用是对分离和检测到的离子进行计数和记录。常用的检测器有电子增强器、多道计数器和荧光屏等。在选择检测器时需要考虑样品的离子强度和信噪比等因素。

总之，质谱仪是一种非常重要的分析仪器，它可以广泛应用于化学、生物、医学、环境等领域，为科学研究和产业发展提供了有力的支持。

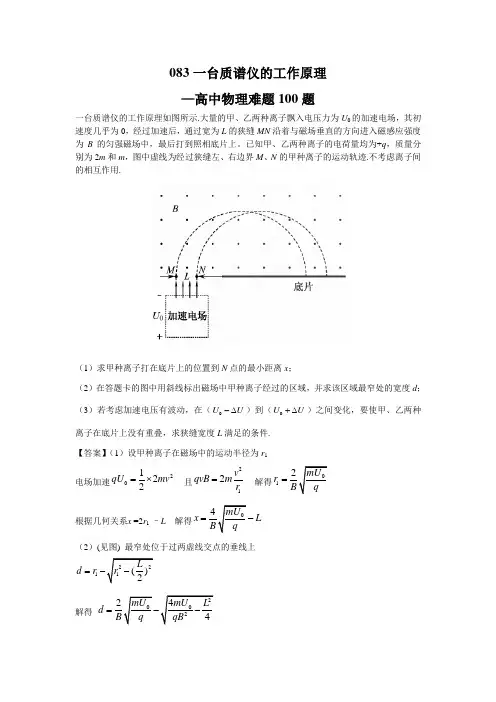

083一台质谱仪的工作原理

—高中物理难题100题

一台质谱仪的工作原理如图所示.大量的甲、乙两种离子飘入电压力为U0的加速电场，其初速度几乎为0，经过加速后，通过宽为L的狭缝MN沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场中，最后打到照相底片上。已知甲、乙两种离子的电荷量均为+q，质量分别为2m和m，图中虚线为经过狭缝左、右边界M、N的甲种离子的运动轨迹.不考虑离子间的相互作用.

（1）求甲种离子打在底片上的位置到N点的最小距离x；

（2）在答题卡的图中用斜线标出磁场中甲种离子经过的区域，并求该区域最窄处的宽度d；

（3）若考虑加速电压有波动，在（0–UU）到（0UU）之间变化，要使甲、乙两种离子在底片上没有重叠，求狭缝宽度L满足的条件.

【答案】（1）设甲种离子在磁场中的运动半径为r1

电场加速20122qUmv 且212vqvBmr 解得012mUrBq

根据几何关系x =2r1 –L 解得04mUxLBq

（2）(见图) 最窄处位于过两虚线交点的垂线上

2211()2Ldrr

解得 2002424mUmULdBqqB

（3）设乙种离子在磁场中的运动半径为r2

r1的最小半径

01min()2mUUrBq，r2 的最大半径02max2()1mUUrBq

由题意知 2r1min–2r2max >L，即00()2()42mUUmUULBqBq

解得002[2()2()]mLUUUUBq

【研究】要把图象放大才可以看清楚，如下图，A、B分别是两个半圆的最高点，AB是两个半圆的切线，P是两个半圆的交点，作PQ平行于AB，与AO(O是左半圆的圆心)相交于Q，则因为LAB，所以2LPQ，所以最窄处的宽度AQd

则2211)2(Lrrd将012mUrBq代入得2002424mUmULdBqqB。

一般参考书上，只有上图，没有下图，从上图中不能看到要求的“该区域最窄处的宽度d”，有的同学认为是零。
