压力管道安装汇总表

证明书编号：安2013DA002

交工单元名称：外部管线 交工单元编号：

管线号 管道级别 设计

压力

（Mpa） 设计

温度

（℃） 输送

介质 管道

材质 管道

规格

（mm） 管道

长度

（m） 铺设

方式 焊口

数量 检测方

法/比例

（%） 耐压试

验介质 耐压试验压力（Mpa）SSH-91201-400-2D GC2 1.27 340 过热蒸汽 20# 400 878 架空 95 5 水 2.5

SSH-91202-400-2D GC2 1.27 340 过热蒸汽 20# 400 268 架空 37 5 水 2.5

SSH-91203-350-2D GC2 1.27 340 过热蒸汽 20# 350 268 架空 37 5 水 2.5

SSH-91204-250-2D GC2 1.27 340 过热蒸汽 20# 250 838 架空 87 5 水 2.5

SSH GC2 1.27 340 过热蒸汽 20# 125 612 架空 65 5 水 2.5

SSH-91206-400-2D GC2 1.27 340 过热蒸汽 20# 400 13.5 架空 6 5 水 2.5

SLP-91201-600-3D GC3 0.7 185 低压蒸汽 20# 600 259 架空 56 5 水 1.05

SLP-91201-300-3D GC3 0.7 185 低压蒸汽 20# 300 325 架空 61 5 水 1.05

填表： 日期： 审核：

日期：

共 6 页 第 1 页

压力管道安装汇总表

证明书编号：安2013DA002

交工单元名称：外部管线 交工单元编号：

管线号 管道级别 设计

压力

（Mpa） 设计

温度

（℃） 输送

介质 管道

材质 管道

规格

（mm） 管道

长度

（m） 铺设

方式 焊口

数量 检测方

法/比例

（%） 耐压试

验介质 耐压试验压力（Mpa）SLP-91201-150-3D GC3 0.7 185 低压蒸汽 20# 150 45 架空 15 5 水 1.05

SLP-91202-400-3D GC3 0.7 185 低压蒸汽 20# 400 212 架空 41 5 水 1.05 SLP-91203-250-3D GC3 0.7 185 低压蒸汽 20# 250 4 架空 6 5 水 1.05

SLP-91204-100-3D GC3 0.7 185 低压蒸汽 20# 100 12 架空 6 5 水 1.05

SLP-91205-200-3D GC3 0.7 185 低压蒸汽 20# 200 54 架空 11 5 水 1.05

SLP-91206-80-3D GC3 0.7 185 低压蒸汽 20# 200 7 架空 6 5 水 1.05

SLP-91207-50-3D GC3 0.7 185 低压蒸汽 20# 50 54 架空 16 5 水 1.05

SLP-91208-200-3D GC3 0.7 185 低压蒸汽 20# 200 102 架空 20 5 水 1.05

填表： 日期： 审核：

日期：

共 6 页 第 2 页

压力管道安装汇总表

证明书编号：安2013DA002

交工单元名称：外部管线 交工单元编号：

管线号 管道级别 设计

压力

（Mpa） 设计

温度

（℃） 输送

介质 管道

材质 管道

规格

（mm） 管道

长度

（m） 铺设

方式 焊口

数量 检测方

法/比例

（%） 耐压试

验介质 耐压试验压力（Mpa）SLP-91209-250-3D GC3 0.7 185 低压蒸汽 20# 250 2.5 架空 15 5 水 1.05

SLP-91211-80-3D GC3 0.7 185 低压蒸汽 20# 80 56 架空 11 5 水 1.05

SLP-91215-80-3D GC3 0.7 185 低压蒸汽 20# 80 3.5 架空 6 5 水 1.05

SLP-91216-125-3D GC3 0.7 185 低压蒸汽 20# 125 3.5 架空 6 5 水 1.05

SLP-91215-150-3D GC3 0.7 185 低压蒸汽 20# 150 14 架空 6 5 水 1.05

SLP-91212-80-3D GC3 0.7 185 低压蒸汽 20# 80 56 架空 13 5 水 1.05

SLP-91214-40-3D GC3 0.7 185 低压蒸汽 20# 40 2.5 架空 2 5 水 1.05

AUP-91201-200-3D GC3 0.7 185 低压蒸汽 20# 200 197 架空 23 5 水 1.05

填表： 日期： 审核：

日期：

共 6 页 第 3 页

压力管道安装汇总表

证明书编号：安2013DA002

交工单元名称：外部管线 交工单元编号：

管线号 管道级别 设计

压力

（Mpa） 设计

温度

（℃） 输送

介质 管道

材质 管道

规格

（mm） 管道

长度

（m） 铺设

方式 焊口

数量 检测方

法/比例

（%） 耐压试

验介质 耐压试验压力（Mpa）AIA-91201-150-3D GC3 0.8 40 低压蒸汽 20# 150 101 架空 13 5 水 1.2

AIA-91202-100-3D GC3 0.8 40 低压蒸汽 20# 100 454 架空 63 5 水 1.2

AIA-91202-50-3D GC3 0.8 40 低压蒸汽 20# 50 83 架空 18 5 水 1.2

AUP-91202-125-3D GC3 0.8 40 低压蒸汽 20# 125 948 架空 118 5 水 1.2

AUP-91205-80-3D GC3 0.8 40 低压蒸汽 20# 80 52 架空 6 5 水 1.2

AUP-91206-50-3D GC3 0.8 40 低压蒸汽 20# 50 283 架空 26 5 水 1.2

AUP-91201-200-3D GC3 0.7 185 低压蒸汽 20# 200 197 架空 22 5 水 1.05

AUP-91207-80-3D GC3 0.7 185 低压蒸汽 20# 80 52 架空 6 5 水 1.05

填表： 日期： 审核：

日期：

共 6 页 第 4 页

压力管道安装汇总表

证明书编号：安3013DA002

交工单元名称：外部管线 交工单元编号：

管线号 管道级别 设计

压力

（Mpa） 设计

温度

（℃） 输送

介质 管道

材质 管道

规格

（mm） 管道

长度

（m） 铺设

方式 焊口

数量 检测方

法/比例

（%） 耐压试

验介质 耐压试验压力（Mpa）AUP-91209-50-3D GC3 0.8 40 低压蒸汽 20# 50 51 架空 6 5 水 1.2

NNO-91201-65 GC3 0.8 40 氮气 20# 65 382 架空 47 5 水 1.2

NNO-91202-50-2A2 GC3 0.8 40 氮气 20# 65 16 架空 6 5 水 1.2

NNO-91204-50-2A2 GC3 0.8 40 氮气 20# 50 3.5 架空 2 5 水 1.2 NNO-91207-65-2A2 GC3 0.8 40 氮气 20# 65 310 架空 26 5 水 1.2

NNO-91206-50-2A2 GC3 0.8 40 氮气 20# 50 48 架空 10 5 水 1.2

NNO-91211-50-2A2 GC3 0.8 40 氮气 20# 50 10 架空 8 5 水 1.2

NNO-91212-150-2A2 GC3 0.8 40 氮气 20# 150 347 架空 34 5 水 1.2

填表： 日期： 审核：

日期：

共 6 页 第 5 页

压力管道安装汇总表

证明书编号：安2013DA002

交工单元名称：外部管线 交工单元编号：

管线号 管道级别 设计

压力

（Mpa） 设计

温度

（℃） 输送

介质 管道

材质 管道

规格

（mm） 管道

长度

（m） 铺设

方式 焊口

数量 检测方

法/比例

（%） 耐压试

验介质 耐压试验压力（Mpa）NNO-91218-50-2A2 GC3 0.8 40 氮气 20# 50 53 架空 5 5 水 1.2

NNO-91219-150 GC3 0.8 40 氮气 20# 150 312 架空 47 5 水 1.2

NNO-91220-50-2A2 GC3 0.8 40 氮气 20# 50 53 架空 5 5 水 1.2

NNO-91221-80-2A2 GC3 0.8 40 氮气 20# 80 51.5 架空 9 5 水 1.2

NNO-91209-50-2A2 GC3 0.8 40 氮气 20# 50 51 架空 9 5 水 1.2

NNO-91208-50-2A2 GC3 0.8 40 氮气 20# 50 8.5 架空 8 5 水 1.2

填表： 日期： 审核：

日期：

共 6 页 第 6 页

合集下载

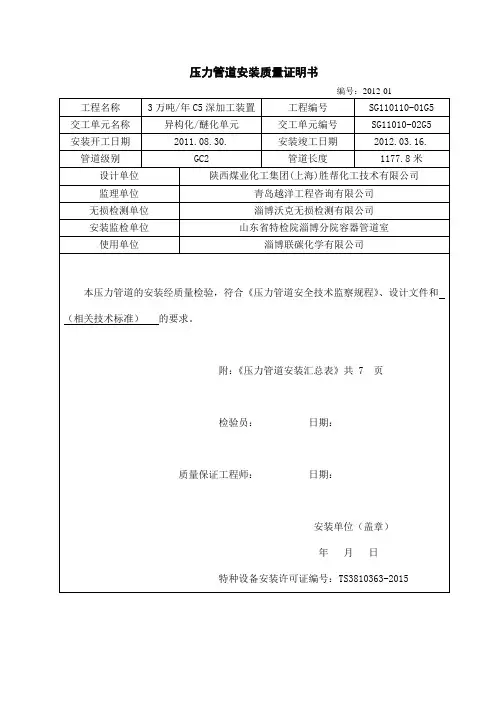

TSG D0001-2009 压力管道安装质量证明书

TSG D0001-2009 压力管道安装质量证明书

压力管道安装质量证明书

编号：2012-01

工程名称 3万吨/年C5深加工装置 工程编号 SG110110-01G5

交工单元名称 异构化/醚化单元 交工单元编号 SG11010-02G5

安装开工日期 2011.08.30. 安装竣工日期 2012.03.16.

管道级别 GC2 管道长度 1177.8米

设计单位 陕西煤业化工集团(上海)胜帮化工技术有限公司

监理单位 青岛越洋工程咨询有限公司

无损检测单位 淄博沃克无损检测有限公司

安装监检单位 山东省特检院淄博分院容器管道室

使用单位 淄博联碳化学有限公司

本压力管道的安装经质量检验，符合《压力管道安全技术监察规程》、设计文件和

（相关技术标准） 的要求。

附：《压力管道安装汇总表》共 7 页

检验员： 日期：

质量保证工程师： 日期：

安装单位（盖章）

年 月 日

特种设备安装许可证编号：TS3810363-2015

压力管道安装质量证明书(样本)

压力管道安装质量证明书(样本)

《压力管道安装质量证明书》填写说明：

1、文本内容需填写准确，并按要求签字并加盖施工单位公章；

2、检验责任人为项目现场管理人员，质保工程师为施工单位的质保工程师，不能用项目质保工程师代替；

3、主要管件数量是指弯头、四通、三通、大小头等管件数量总和；

4、《压力管道安装质量证明书》一式三份，施工单位、建设单位、宁波市特种设备检验研究院各一份。

宁波市压力管道安装

质量证明书

编号:

建设单位：

工程项目：

安装单位：

日期：

宁波市特种设备行业协会印制 压力管道安装质量证明书

工程名称：恒生科技发展有限公司压力管道安装工程

设计单位：中北工程设计咨询有限公司 设计许可证编号： TS1810681-2022

安装单位：江苏靖安工业设备安装 安装许可证级别/编号：TS3810491-2020

无损检测单位:洛阳伟诚工程检测有限 核准证级别/编号：TS7310451-2023

监检单位：河南省特检院平顶山分院

监理单位: 河南卓建工程管理有限公司 证书编号：E241020907

管道类别：GC2 管道长度: 82.6米

安装地点：河南省汝州市汝南工业区恒生科技发展有限公司厂区内

告知受理编号：HNKGGZ21000400000003

安装开工日期：2019-10-22 安装完成日期：2019-11-15

本压力管道安装工程经检验，安装质量符合《压力管道安装安全质量监督检验规则》、GB50235-2010、设计图样和相关技术条件的要求，可以交付使用。

附：《压力管道安装汇总表》 共 1 页

检验责任人（签字）： 年 月 日

质保工程师（签字）： 年 月 日

压力容器报验资料目录

压力容器报验资料目录

目 录（GC类） 序号 文 件 名 称 备 注 1 施工合同 2 施工合同评审记录 3 告知单 4 监检报告 5 压力管道安装质量证明书 6 压力管道安装汇总表 7 压力管道安装许可证 复印件盖公司公章 8 焊接人员资格证复印件 盖公章 9 质量保证体系人员任命文 红头（总经理签字） 10 焊材（焊条、焊丝）质量证明书 盖检验章、焊接责任师签字 11 管材产品质量证明书 盖检验章、检验责任师签字 12 管件（弯头、三通、变径节等）产品质量证明书 盖检验章、检验责任师签字 13 阀门质量证明书（合格证） 14 补偿器产品质量证明书 如果有；盖检验章、检验责任师签字 15 钢管检查验收记录 16 管件（弯头、三通、变径节等）检查验收记录 17 阀门单体试验记录 18 补偿器检查验收记录 19 材料入库通知单 20 焊材入库通知单 21 材料台账 22 图纸会审记录 23 施工组织设计 工艺责任师审核；质保师批准 24 管道安装作业指导书 工艺责任师审核；质保师批准 25 压力管道安装支吊架预制及安装作业指导书 如果有；工艺责任师审核；质保师批准 26 压力管道焊接作业指导书 焊接责任师审核；质保师批准 27 补偿器安装作业指导书 工艺责任师审核；质保师批准 续表1 序号 文 件 名 称 备 注 28 管道吹扫作业指导书 工艺责任师审核；质保师批准 29 水、气压试验作业指导书 工艺责任师审核；质保师批准 30 焊缝返修作业指导书 焊接责任师审核；质保师批准 31 压力管道安装防腐保温施工作业指导书 工艺责任师审核；质保师批准 32 技术交底记录 33 安全交底记录 34 管道单线图 图中应标有：焊口编号、焊工钢印号、分段管长距离 35 管道安装记录 36 管道支吊架安装记录 如果有 37 弹簧管架安装记录 如果有 38 管道补偿器安装记录 如果有 39 焊接工艺评定报告 在公司复印 40 焊接工艺卡 41 焊条烘干与恒温存放记录 42 焊材发放与回收记录 43 焊接记录 44 焊接接头外观质量检查记录 45 无损检测委托单 46 焊缝射线检测返修通知单 检测单位给 47 无损检测报告 检测单位给（无损检测责任师签字） 48 焊缝返修记录 49 管道（静电）接地安装检查记录 根据相关标准设置允许数值 50 隐蔽工程检查验收记录 51 管道系统吹扫及清洗记录 52 压力管道水压试验记录 53 管道系统严密性试验记录 54 油漆防腐记录 55 保温工程施工记录 续表2 序号 文 件 名 称 备 注 56 竣工图 57 施工日志 58 工程竣工报告 59 工程交接验收书

工业管道竣工资料要求

工业管道竣工资料要求

压力管道安装施工及竣工资料应按以下要求组卷

一、质量体系资料

1.压力管道安装质量证明书（包括压力管道安装汇总表）;

2.工程规划(立项)文件；(没有,不提供)

3.开工备案(告知书)手续及监督检验申报书;

4.设计单位、安装单位、监理单位、检测单位、防腐单位、压力管道元件制造单位等单位资质（复印件,需盖鲜章）；设计单位、安装单位、监理单位、检测单位、防腐单位（一份装订在竣工资料, 一份单独交给我；）

5、项目部质量体系任命文件及各责任人员资格证书(需盖鲜章), 2份, 一份装订在竣工资料, 一份单独交给我；

6.特殊工种（主要指焊工、无损检测人员）名单及人员资格证书（需盖鲜章)；一份装订在竣工资料,一份单独交给我；

7、设计资料（包括: 设计图纸目录、设计说明、管道材料表、管道数据 表、管道平面图、管道轴测图纸等）；（图纸单独成册）

8、施工方案（包括:吹扫方案、试压方案, 隐蔽工程等特殊工艺方案)；

9、与现场对应的焊接工艺评定、焊接作业指导书、焊接工艺卡片（针对本工程的）;

10、设计更改、材料代用资料；（没有, 不提供）

二、安装过程资料

1.图纸会审记录；

2.技术交底记录；

3.材料（包括: 管子、管件、阀门、法兰、安全保护装置、支承件、焊接材料、绝热（保温、保冷)材料、防腐材料的合格证明等)的材质证明书（需制造单位或者经销商盖章）及安装单位

的验收记录并在材质证书上注明哪种材料用了哪个工程用了多少米或者多少个,材料责任人签字;

4、管沟开挖、回填记录；(没有, 不提供）

5.焊接材料烘干、发放、回收记录；

6.管道加工（组对）记录;

7、每个焊口(包括角接接头)的施焊、外观检查记录；

8、焊缝热处理及硬度检查记录；（没有, 不提供）

9、无损检测记录及报告（报告中要明确每条管道编号、管道规格、焊口总数、探伤焊口数量及探伤比例、合格标准、探伤位置或布片示意图等）；（没有, 不提供）
