SMT工艺流程及各工位操作规范

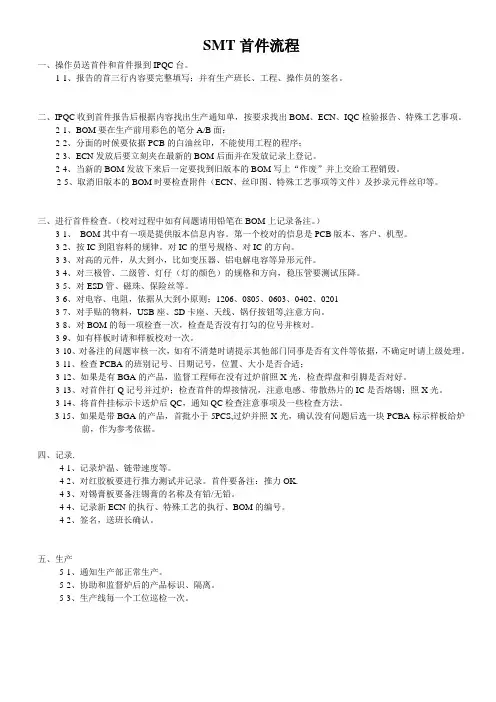

SMT首件流程

一、操作员送首件和首件报到IPQC台。

1-1、报告的首三行内容要完整填写；并有生产班长、工程、操作员的签名。

二、IPQC收到首件报告后根据内容找出生产通知单，按要求找出BOM、ECN、IQC检验报告、特殊工艺事项。

2-1、BOM要在生产前用彩色的笔分A/B面；

2-2、分面的时候要依据PCB的白油丝印，不能使用工程的程序；

2-3、ECN发放后要立刻夹在最新的BOM后面并在发放记录上登记。

2-4、当新的BOM发放下来后一定要找到旧版本的BOM写上“作废”并上交给工程销毁。

2-5、取消旧版本的BOM时要检查附件（ECN、丝印图、特殊工艺事项等文件）及抄录元件丝印等。

三、进行首件检查。（校对过程中如有问题请用铅笔在BOM上记录备注。）

3-1、 BOM其中有一项是提供版本信息内容。第一个校对的信息是PCB版本、客户、机型。

3-2、按IC到阻容料的规律。对IC的型号规格、对IC的方向。

3-3、对高的元件，从大到小，比如变压器、铝电解电容等异形元件。

3-4、对三极管、二级管、灯仔（灯的颜色）的规格和方向，稳压管要测试压降。

3-5、对ESD管、磁珠、保险丝等。

3-6、对电容、电阻，依据从大到小原则：1206、0805、0603、0402、0201

3-7、对手贴的物料，USB座、SD卡座、天线、锅仔按钮等,注意方向。

3-8、对BOM的每一项检查一次，检查是否没有打勾的位号并核对。

3-9、如有样板时请和样板校对一次。

3-10、对备注的问题审核一次，如有不清楚时请提示其他部门同事是否有文件等依据，不确定时请上级处理。

3-11、检查PCBA的班别记号、日期记号，位置、大小是否合适；

3-12、如果是有BGA的产品，监督工程师在没有过炉前照X光，检查焊盘和引脚是否对好。

3-13、对首件打Q记号并过炉；检查首件的焊接情况，注意电感、带散热片的IC是否熔锡；照X光。

smt工作流程

SMT工作流程。

SMT（Surface Mount Technology），表面贴装技术，是一种电子元件表面贴装的制造工艺。它已经成为电子制造业中普遍采用的一种关键技术，具有高效、高质、低成本的特点。在SMT工作流程中，包括了元件选型、PCB设计、元件采购、生产制造、质量检验等多个环节。下面将详细介绍SMT工作流程的各个环节。

1. 元件选型。

元件选型是SMT工作流程中的第一步，它直接影响到整个生产过程的质量和效率。在进行元件选型时，需要考虑元件的封装形式、规格参数、性能要求等因素，同时还需要充分考虑到元件的可获得性和成本因素。

2. PCB设计。

PCB设计是SMT工作流程中的关键环节之一，它直接影响到整个电路板的质量和可靠性。在进行PCB设计时，需要充分考虑到元件的布局、连线、接地等因素，同时还需要满足电路板的工艺要求和生产要求。

3. 元件采购。

元件采购是SMT工作流程中不可或缺的环节，它直接关系到整个生产过程的供应链和成本控制。在进行元件采购时，需要考虑到元件的供应商信誉、交货周期、价格等因素，同时还需要充分考虑到元件的质量和可靠性。

4. 生产制造。

生产制造是SMT工作流程中的核心环节，它直接关系到整个产品的质量和生产效率。在进行生产制造时，需要充分考虑到生产设备的稳定性、工艺流程的合理性、操作人员的技术水平等因素，同时还需要严格控制生产过程中的各项参数和环节。

5. 质量检验。

质量检验是SMT工作流程中的最后一步，它直接关系到整个产品的质量和可靠性。在进行质量检验时，需要充分考虑到产品的外观质量、功能测试、可靠性测试等因素，同时还需要对不合格品进行合理的处理和分析。

综上所述，SMT工作流程涉及到元件选型、PCB设计、元件采购、生产制造、质量检验等多个环节，每个环节都有其重要性和必要性。只有通过严格控制每个环节，才能保证整个SMT工作流程的顺利进行，从而生产出高质量、高可靠性的电子产品。

SMT生产作业流程介绍

SMT（Surface Mount Technology）是一种表面贴装技术，是目前电子制造业中主流的组装技术之一、SMT生产作业流程包括以下几个主要步骤：物料准备、制板、贴片、回焊、检测、修补与测试等。

一、物料准备：

SMT生产的第一步是准备所需的物料。这包括电子元器件、PCB板以及焊接材料等。首先，需要根据电路设计准备好所需的元器件，包括电阻、电容、继电器等。接着，需要准备好所需的PCB板，即将电子元器件焊接到上面的基板。最后，还需要准备好焊接所需的材料，包括焊膏、钢网、锡珠等。

二、制板：

制板是将电子元器件固定在PCB板上的过程。首先，在PCB板上喷覆一层焊膏，然后将钢网放在焊膏上，并刮去多余的焊膏，只留下需要焊接的位置。接着，将PCB板放置在自动化的贴片机上，在贴片机的引导下，自动将电子元器件精确地吸取并粘贴在PCB板上。

三、贴片：

贴片是将电子元器件固定在PCB板上的过程。这个过程中，首先需要将元器件和PCB板放置在自动化贴片机上，然后根据贴片机上设定的参数，贴片机会自动将元器件精准地贴到PCB板上。贴片工艺一般有两种，一种是表面贴装技术（SMD），另一种是插件技术（THT）。表面贴装技术是将元器件直接贴在PCB板上，而插件技术则是将元器件通过插针插入PCB板的孔中。 四、回焊：

回焊是将焊接材料熔化，使电子元器件固定在PCB板上的过程。将贴片好的PCB板放入回流焊炉中，通过加热回流炉，使焊膏熔化，并与元器件及PCB板表面形成可靠的焊接连接。回焊过程中需要控制好温度和时间，以保证焊接质量。

五、检测：

检测是对焊接完成的PCB板进行质量检验的过程。通过视觉检测系统、X射线检测、AOI检测等方法，对焊点和元器件的焊接质量进行检查。同时也需要检查电路板上是否存在短路、开路等问题。如果发现有焊接不良的问题，需要进行修补。

六、修补：

修补是在检测过程中发现问题后对焊接不良的元器件进行修复的过程。对于焊接不良的元器件，可以使用热风枪重新加热焊膏，将元器件矫正到正确的位置上。对于焊接不良的焊点，可以使用烙铁重新加热并修复。

smt工艺流程步骤

SMT（表面贴装技术）工艺流程是一种用于电子组装的重要技术。下面将详细介绍SMT工艺流程的步骤。

第一步：基板准备

在开始SMT工艺流程之前，首先需要准备好电子产品的基板。一般来说，基板是通过化学方法去除表面污垢，然后经过打磨和去毛刺处理，以确保基板表面光滑和精确尺寸。

第二步：印刷贴装

在印刷贴装步骤中，一层名为“贴装胶浆”的胶水被平均地印在基板的表面上。然后，贴装设备会将元件逐个精确地放置在胶水上。这些元件包括电阻器、电容器、晶体管、集成电路等。贴装设备通常使用计算机控制，以确保元件的准确位置。

第三步：回流焊接

在回流焊接步骤中，贴装好的元件将被送入一个特殊的炉子中，称为回流炉。在回流炉中，基板通过一系列的加热区域，以达到焊接的温度。当基板达到回流焊接的温度时，焊料会熔化并封固在基板上，连接元件和基板。

第四步：清洗

在焊接完成后，基板上可能会残留一些焊接过程中产生的污垢和残留物。因此，清洗是SMT工艺流程中一个非常重要的步骤。清洗通常使用化学溶液或超声波清洗机进行。这将确保基板表面干净，且不会对电路功能产生负面影响。

第五步：检验

在检验步骤中，基板将经过一系列的测试和检查，以确保电路的正常功能。常见的测试方法包括可视检查、自动光学检查、X射线检查和各种电气测试。这些测试可以帮助检测到任何电路连接问题或组件缺陷，并进行修复或更换。

第六步：封装和包装

在完成检验后，基板将被封装和包装。封装是将基板放置在具有特定尺寸和形状的外壳中的过程。封装可以提供保护和机械支撑。之后，封装好的产品将被包装成最终的电子产品，以便运输和销售。

总结：

SMT工艺流程是一种现代化的电子组装技术，提供了高效、精确、快速的方式来组装电子产品。这种工艺可以大大提高生产效率，减少成本，并提高电路质量。通过以下步骤：基板准备、印刷贴装、回流焊接、清洗、检验、封装和包装，我们可以完成整个SMT工艺流程，生产出高质量的电子产品。
