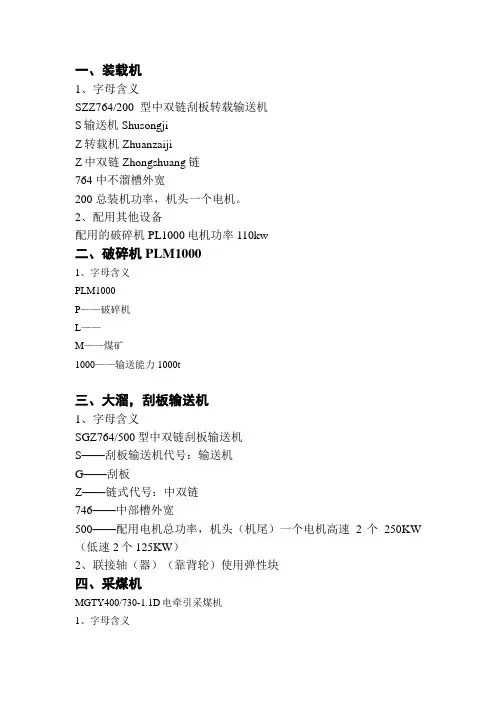

一、装载机
1、字母含义
SZZ764/200 型中双链刮板转载输送机
S输送机Shusongji
Z转载机Zhuanzaiji
Z中双链Zhongshuang链
764 中不溜槽外宽
200 总装机功率，机头一个电机。
2、配用其他设备
配用的破碎机PL1000电机功率110kw
二、破碎机PLM1000
1、字母含义
PLM1000
P——破碎机
L——
M——煤矿
1000——输送能力1000t
三、大溜，刮板输送机
1、字母含义
SGZ764/500型中双链刮板输送机
S——刮板输送机代号：输送机
G——刮板
Z——链式代号：中双链
746——中部槽外宽
500——配用电机总功率，机头（机尾）一个电机高速2个250KW（低速2个125KW）
2、联接轴（器）（靠背轮）使用弹性块
四、采煤机
MGTY400/730-1.1D电牵引采煤机
1、字母含义 MGTY400/730-1.1D电牵引采煤机
M——采煤机
G——滚筒式
TY——太原矿上机器集团公司
400/730截割电机功率（kw）/装机总功率（kw）
1.1——电压1140V
D——电牵引
五、支架
ZF4000/17/28型放顶煤支架（基本支架）
1、字母含义
Z——支架
F——放顶煤
4000——最大工作阻力
17——最小支撑高度（dm）
28——最大支撑高度（dm）
ZFG4800/17/28H型过渡放顶煤支架（过渡支架）
1、字母含义
Z——支架
F——放顶煤
G——过渡
4800——最大工作阻力
17——最小支撑高度（dm）
28H——最大支撑高度（dm）
六、皮带
1、字母含义
型号：DSJ-100/400/2×90
D——煤矿用带式输送机
S——可伸缩
J——钢架结构
100——带宽1000mm
400——输送量400t/h 2×90两电机功率
七、乳化泵
1、字母含义
BRW200/31.5型乳化液泵
B——泵
R——乳化
