铁磁材料的磁化曲线和磁滞回线的 测量
磁化曲线和磁滞回线是铁磁材料的两个基本磁性特性，可以通过实验测量来获得。磁化曲线反映了铁磁材料在外加磁场下的磁化过程，磁滞回线则是描述铁磁材料在磁场变化时磁化状态的变化过程。在这篇文章中，我们将详细介绍铁磁材料磁化曲线和磁滞回线的测量方法。
一、磁化曲线的测量
1、实验原理
铁磁材料在外磁场作用下会被磁化，磁化过程可以被描述为一个磁化曲线。实验中，我们可以通过应用不同大小的磁场来测量铁磁材料的磁化曲线，并在相应的磁场值处记录样品磁化强度。
2、实验步骤
（1）选择适当的铁磁材料。铁磁材料应该具有较高的磁滞回线，磁化曲线应平滑连续。
（2）制备样品。将铁磁材料制成条状或薄片状，并尽可能保持样品尺寸一致。
（3）将制备好的铁磁材料打磨并清洗干净。
（4）准备实验装置。将样品放置于磁感应计中间，并将磁感应计连接到电压表或电流表。
（5）应用不同大小的外磁场，并记录磁化强度。使用恒流源或电压源，应用不同大小的电流或电压，同时记录磁感应计测得的磁感应强度，以得到磁化曲线。重复多次实验，取平均值或绘制不同曲线来验证测量结果的准确性。
3、注意事项
（1）要保持样品尺寸一致，以避免磁滞回线太宽或太窄。
（2）应避免外界干扰和温度变化对实验结果的影响。
（3）在应用不同磁场时，应注意不要让磁场过强以至于将样品磁化到饱和，否则曲线终止于饱和点。
（1）选择适当的铁磁材料。 （4）以一个磁场方向开始，应用不同大小的磁场，并记录磁化强度，记录下磁化曲线，此时磁滞回线仍未形成完整闭合环形。
（5）随着外磁场方向变化，记录相应的磁化曲线和磁滞回线，直到一整个闭合环形的曲线测得。
（6）重复多次实验，取平均值或绘制不同曲线来验证测量结果的准确性。
如何使用磁滞回线示波器测量磁滞回线
磁滞回线是描述磁性材料在不同磁场作用下的磁化特性的图形。磁滞回线示波器是一种用于观察和测量磁滞回线的仪器。本文将介绍如何正确使用磁滞回线示波器来测量磁滞回线，以及如何分析这些数据并得出有关材料磁性的结论。
首先，准备工作非常重要。首先，您需要选择适合测量的磁性材料样品。常用的磁性材料包括铁、镍、钴等。然后，将样品准备成您希望测量的形状，例如铁芯或磁铁。确保样品表面光滑，以减小测试误差。
接下来，将磁滞回线示波器连接到电源，并将探头连接到示波器输入端。调整示波器的垂直增益和水平增益，以使观察到的波形合适，并且不会超出示波器的测量范围。
然后，将样品放置在磁场中。可以通过将样品置于恒定磁场中或通过磁体产生的可变磁场来实现。确保磁场的强度在所选样品的饱和磁场值范围内，并且可以逐步增加或降低。
当磁场作用于样品时，示波器将显示出磁滞回线的波形。磁滞回线是一个由样品磁化强度与磁场强度之间的关系绘制的曲线。您可以看到随着磁场的变化，样品的磁化强度如何随之变化。
测量磁滞回线时，您可以采用不同的方法。一种常见的方法是逐点测量，即在磁场强度变化的每个点上测量和记录样品的磁化强度。另一种方法是连续测量，在磁场强度变化的过程中连续地对样品进行测量，并记录所有数据。连续测量可以提供更精确的磁滞回线数据。
测量完成后，您可以开始分析磁滞回线数据。首先，您可以计算出样品在不同磁场强度下的饱和磁化强度和剩余磁化强度。饱和磁化强度是在饱和磁场下，样品完全磁化时的磁化强度。剩余磁化强度是在去除磁场后，样品保留的磁化强度。 此外，您还可以计算出样品的矫顽力和回转透磁率。矫顽力是指去除外部磁场所需的磁场强度。回转透磁率是指材料在磁场强度变化的过程中磁滞回线的斜率。这些参数可以提供关于材料磁化特性的更多信息。
在分析数据时，还可以注意到一些特殊的磁滞回线形状。例如，当材料具有铁磁性质时，磁滞回线将呈现典型的矩形形状。当材料具有铁磁性质时，磁滞回线则呈现椭圆形状。这些特殊形状可以提供关于材料类型和性质的线索。
动态磁滞回线的测量实验报告
实验目的：测量动态磁滞回线
实验器材：
1. 变压器
2. 电流表
3. 电压表
4. 磁场计
5. 电源
6. 载流线圈
7. 铁芯
实验原理：当铁芯中通过交变电流时，会在铁芯中形成一个交变磁场。磁场的大小和方向会随着电流的变化而发生变化，从而导致铁芯中的磁化程度发生变化。磁化程度的变化也会在铁芯上产生一个磁场。
实验步骤：
1. 将变压器连接到电源上，并保证电源的稳定。
2. 将电流表和电压表分别连接到变压器的输出端，测量电流和电压的数值。
3. 将磁场计连接到铁芯上的一个侧面，并将另一侧面放置在载流线圈中。
4. 开始测量，通过调整电流的大小和方向来改变铁芯中的电流磁场。
5. 同时通过磁场计来测量铁芯中的磁场的变化情况。
实验结果：
根据测量所得的数据，绘制出动态磁滞回线的曲线。根据曲线可以分析出铁芯的磁滞性能。
实验讨论及结论：
根据实验结果，我们可以分析铁芯的磁滞性能。磁滞回线的形状和大小可以反映出铁芯中的磁化程度和磁化的稳定性。通过分析磁滞回线，可以得出铁芯的磁导率、矫顽力等参数。
实验的不确定性：由于实验中存在测量误差，可能导致实验结果与实际情况存在一定的差异。为了减小测量误差，可以多次进行实验并取平均值，或者采用更精确的测量设备。
改进措施：在实验中，可以尝试使用更精确的设备，如数字电流表、数字电压表和高精度磁场计，以提高测量的精确度。
实验的应用：动态磁滞回线的测量可以应用于磁性材料的性能评估、电力设备的设计以及电磁场的模拟等领域。
实验的总结：通过本次实验，我们成功地测量了动态磁滞回线，并对铁芯的磁滞性能进行了分析。实验结果对于磁性材料的研究和应用具有重要的意义。同时，在实验过程中我们也发现了一些可以改进的地方，以提高测量结果的精确度。整个实验过程进行顺利，实验目标得到了实现。

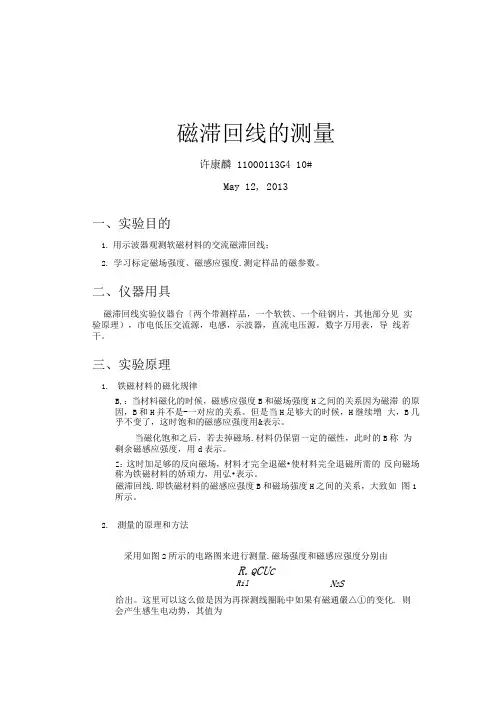

磁滞回线的测量
许康麟 11000113G4 10#
May 12, 2013
一、实验目的
1. 用示波器观测软磁材料的交流磁滞回线；
2. 学习标定磁场强度、磁感应强度.测定样品的磁参数。
二、仪器用具
磁滞回线实验仪器台〔两个带测样品，一个软铁、一个硅钢片，其他部分见 实验原理），市电低压交流源，电感，示波器，直流电压源，数字万用表，导 线若干。
三、实验原理
1. 铁磁材料的磁化规律
B,：当材料磁化的时候，磁感应强度B和磁场强度H之间的关系因为磁滞 的原因，B和H并不是-一对应的关系。但是当H足够大的时候，H继续增 大，B几乎不变了，这时饱和的磁感应强度用&表示。
当磁化饱和之后，若去掉磁场.材料仍保留一定的磁性，此时的B称 为剩余磁感应强度，用d表示。
Z：这时加足够的反向磁场，材料才完全退磁•使材料完全退磁所需的 反向磁场称为铁磁材料的娇顽力，用弘•表示。
磁滞回线.即铁磁材料的磁感应强度B和磁场强度H之间的关系，大致如 图1所示。
2. 測量的原理和方法
采用如图2所示的电路图来进行测量.磁场强度和磁感应强度分别由
R.QCUC
N2S
给出。这里可以这么做是因为再探测线圈恥中如果有磁通嚴△①的变化. 则会产生感生电动势，其值为 Ril 而又有
△G = — J Cjdt , G = N2BS
测虽中用一个积分电路来计算①，得到6最后得到
RC
2N2S
四、实验内容
1. 观測铁氧体（样品1）的饱和磁滞回线
1） 取R] = 2.0Q ・ R? = 50kQ. C = 10.0/iF, f = 100Hz.在示波器磁滞
回线的上半支取9个点测最其H和B•画出磁滞回线，并给出反，比。
2） 测虽比较/ = 50Hz和f = 150Hz时的和九。
3） 取R] = 2.0Q„ f = 50Hz励磁电流幅值/桝=0.2A、积分常数分别
为03秒，0.05秒和0.5秒时，观察并画出其李萨如图形的示童图。
