NICE 3000
调 试 说 明 书
V
目
录
1. 调 试 工 具 使 用 说明 ………… … …… …… … ……… … …… …… … …… 4
调试工具 …………………………………………………………………………… 4
操作面板使用说明 ……………………………………………………………………
4
小键盘的功能及使用说明 ……………………………………………………………… 4
2. 电梯调试 ………………………………………………………………………… 5

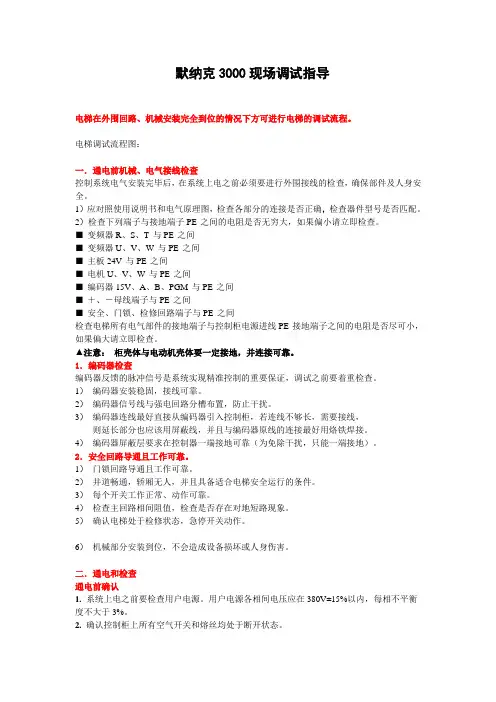

慢车调试前检查 ……………………………………………………………………… 5
慢车调试
快车调试 …………………………………………………………………………… …………………………………………………………………………… 5
5
井道自学习
称重自学习
快车试运行 ………………………………………………………………………… ………………………………………………………………………… ………………………………………………………………………… 6
6
6
快车运行 …………………………………………………………………………… 7
3. 故障诊断及对策 ………………………………………………………………… 7
故障类别说明 ……………………………………………………………………… 7
故障信息及对策 ……………………………………………………………………… 8
附一：外召显示设置说明 附二：电机参数自学习步骤
广东富士（K131005F）02 版（住院五部）
安全回路：
A111——>首层急停——>J1-5——>A112——>J2-4——>断绳开关 ERC—
—>J2-5A——>A113———>底坑急停——>A114——>轿厢缓冲器 BS1——>A115
——>对重缓冲器 BS2——>A116——>J1-1——>下极限 FLS（D）—— >B1-10—
—>A118——>C1-3C——>限速器 SGS——>A119 夹绳器 RC——>C1-2——>A3-2
——>A120——>AD3-2——>D8-4——>安全钳 SGE——>A121——>安全窗 SWS—
—>D8-6——>A112——>轿顶急停——>
DX1-4——>X1—4——>A123 轿厢急停——>X1-5DX1-5——>AD3-3——>A124
——>A3-3——>C1-1——>盘车轮 TS——>TG5-3——>C1-6——>A125——>JX-4— —>控制柜急停——>JX-7——>A126——>相序 XJ（应急电源 UPS）——>TG5-4— —>A130——>A1——SAF 安全接触器——A2——>A101
紧急电动运行：封线号 A114——>A121（从轿厢缓冲器 A115——>对重缓冲器
A116——>下限位 A117——>上限位 A118——>限速器 A119——>夹绳器 A120—
—>安全钳 A121）。
门锁回路：切记！只有在安全回路接通的情况下，门锁回路开始线号 A130 才能
有电。
X25 —— >A130 —— >A3 — 4 ——>AD3-4 —— >DA3—4 —— >D2-1 —— > 轿门锁
— — >D2-2 — — >J101 — — >D4-1 — — > 输 门 锁 GS-B — — >J102 — — >D4-2 —
— >AD3-5 — — >A3-5 — — >B4 — 1 — — > 厅 门 锁 — — >T101 — — > 厅 门 锁 —
—>T102…………N 层厅门锁 1～2……T170——>B4-2——>EC-11——>A1（X26）
——GDS
GDS 门锁接触器——A2——>COM。
A111——>B1-9——>J1-4——>44_/_（常开点）SAF 安全接触器_43——>A1——
KX 输入接触器
——A2——>A101。
主板控制信号回路：
输入：
X1：上门区 FMLA——>A1-1——>AD1-11——>D7-4——>上平层感应器。
X2：平层 FML——>A1-1——>AD1-7——>D7—5——>平层感应器
X3：下平层 FMLB——>A1—12——>AD1-12——>D7-6——>下平层感应器。
X4：安全反馈——>1_/_SFA-2——>24V+。
X5:
门锁反馈——同上 GDS。
X6：主输出反馈—— >KY（21 常闭 22）——>24V+。
X7：抱闸接触器反馈—— >1_/_BY 常开_2——>24v+。
X8～X11 无。
x12：上限位 ULS——>B2-2——>上限位开关（常闭）—— >B2-1——>24v+。
X13：下限位 DLS——>B2-3——>同上。
X14：上强减 1SDS（UI）——>B2-4——>开关（常闭）——>B2-1。
X15：上强减 2SDS（U2）——>B2-6——>同上。
X16：下强减 1SDS（D1）——>B2-5——>同上。
X17 ：下强减 2SDS（D2）——>B2-7——>同上。
X18：抱闸微动开关 BRKL（2 个常闭）——>C1-10——>24v+。
X19 无
X20：停电应急 UPS（常开）——>24v+。
x21 无
X22 ：超载 CZ——>110%——>24v+。
x23：满载 MZ——>8o%——>24v+。
输出：
Y1：安全门回路。
M1：运行——>A1——KY——A2——>A101.
Y2：安全门回路。
M2：抱闸——>AI——BY——A2——>A101.
Y3～Y5 备用
M3～M5 备用。
Y6：消防反馈。XFC1
M6：同上 XFC2.
24v+
com：24v-。
MOD-：B-至梯层外呼板。
DOM+：B+同上。
CAN-：到轿顶接线合。A2-3
CAN+：到轿顶接线合。A2-4。
小端子跨线排：
1
BL1
2
BL2
3
BL3
4
402
5
401
6
E1
7
E2
8
24+
9
24-
10
110%
并联接线：1～3（。
机房值班室电话：4～7（）。
超载开关（货梯时加）：9～10（24V-、x22/110%）。
11
817
12
XFC1
13
XFC2
14
A111
15
A125
16
A130
17
J102
18
T170
19
ZQ1
20
ZQ2
COM2 Y5
检修：9～11（24v-～817。
消防基站无源输出：12～13（XFC1 COM～XFC2 Y5）。
安全回路：14～15（A111～A125）。
轿门锁：16～17（A130～J102）。
厅门锁：17～18（J102～T170）。
抱闸线圈：19～20（ZQ1～ZQ2）。
第一章
NICE3000电梯一体化控制器调试工具
调试工具使用说明
NICE3000 电梯一体化控制器的调试工具共有 4 种：操作控制及信息显示面板（以下简称操作面板）、
主控制板 MCB 上的小键盘（以下简称小键盘）、NICE3000 上位机监控软件以及 PDA（掌上电脑）监控软件。
本章将针对常用的操作面板、小键盘进行说明。
操作面板使用说明
用户通过操作面板可以对 NICE3000 电梯一体化控制器进行功能参数修改、工作状态监控和操作面板运
行时的控制（起动、停止）等操作。
操作面板的外观及各功能区说明
操作面板外观如图4-1：
1、功能指示灯说明：
RUN
状态。 灯亮时表示 NICE3000 电梯一体化控制器处于运转
LOCAL/REMOT 保留。
FWD/REV
表示电梯上行。
TUNE/TC
2、数码显示区： 电梯上下行指示灯：灯亮表示电梯下行，灯灭
调谐指示灯，灯亮表示处于调谐状态。
5位LED显示，可显示运行速度、母线电压等参数。
3、单位指示灯说明：
所点亮指示灯所对应的单位既表示数码显示区所显示数值的
单位，当两灯同时
亮时表示两灯下方中间处的单位值。
Hz
A
V
RPM
% 频率单位
电流单位
电压单位
转速单位
百分数
图 1-1
操作面板示意
