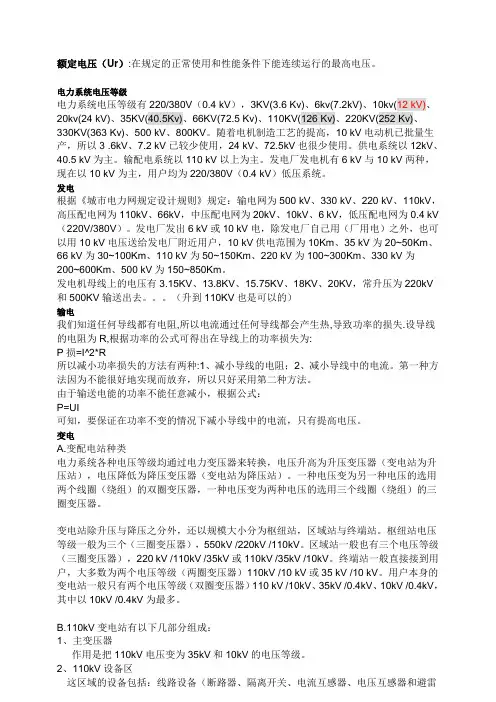

电力系统基础知识

额定电压（Ur）:在规定的正常使用和性能条件下能连续运行的最高电压。

电力系统电压等级

电力系统电压等级有220/380V（0.4 kV），3KV(3.6 Kv)、6kv(7.2kV)、10kv(12 kV)、20kv(24 kV)、35KV(40.5Kv)、66KV(72.5 Kv)、110KV(126 Kv)、220KV(252 Kv)、330KV(363 Kv)、500 kV、800KV。随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 .6kV、7.2 kV已较少使用，24 kV、72.5kV也很少使用。供电系统以12kV、40.5 kV为主。输配电系统以110 kV以上为主。发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统。

发电

根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV（220V/380V）。发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。

发电机母线上的电压有3.15KV、13.8KV、15.75KV、18KV、20KV，常升压为220kV和500KV输送出去。。。（升到110KV也是可以的）

输电

我们知道任何导线都有电阻,所以电流通过任何导线都会产生热,导致功率的损失.设导线的电阻为R,根据功率的公式可得出在导线上的功率损失为:

P损=I^2*R

所以减小功率损失的方法有两种:1、减小导线的电阻；2、减小导线中的电流。第一种方法因为不能很好地实现而放弃，所以只好采用第二种方法。

第 1 页 共 3 页 电力系统的基本知识

电力系统是指由发电厂、变电站、输电线路和配电网等组成的一套电力供应体系。它负责将发电厂产生的电能以高效可靠的方式输送到用户终端，为社会各个领域提供稳定可靠的电力供应。下面将介绍电力系统的基本知识。

一、发电厂

发电厂是电力系统的起点，它通过能源转换将原始能源（例如煤炭、天然气、水力、核能等）转化为电能。发电厂通常由发电机组组成，它们通过旋转发电机的转子产生交流电，并将其送入输电线路。

根据能源形式和转换原理的不同，发电厂可以分为燃煤发电厂、天然气发电厂、核电站、水电站、风电场等。每种类型都有其独特的特点和应用场景。

二、变电站

变电站是电力系统中的重要组成部分，主要起到电能转换、传输和分配的作用。它将输送到变电站的高电压电能转换为用户使用的低电压电能，同时也将电能从一根输电线路传送到另一根输电线路。

变电站通常由变压器、断路器、隔离开关等设备组成。其中，变压器用于电能的电压转换，断路器和隔离开关用于控制电能的传输和分配。

三、输电线路 第 2 页 共 3 页 输电线路将发电厂或变电站产生的电能从一个地方输送到另一个地方。根据电压等级和输送距离的不同，输电线路可分为高压输电线路、超高压输电线路和特高压输电线路。

高压输电线路通常采用导线杆塔结构，通过输电线路上悬挂的导线将电能传输到目标地点。超高压和特高压输电线路通常采用高压直流输电技术，以提高电能的远距离传输效率。

四、配电网

配电网将变电站输出的低电压电能传送给用户终端。它是电力系统中的最后一级，主要包括低压配电线路、变配电站和用户终端。

配电网的主要功能是分配电能并管理电力负荷。它需要根据用户的需求进行电能供应的合理规划，确保电力供应的可靠性和稳定性。

五、电力负荷

电力负荷是指用户终端消耗电能的需求量。根据不同的用电特点，电力负荷可分为工业负荷、商业负荷和居民负荷等。

电力系统需要根据电力负荷的变化来调整发电量，并合理规划输电和配电设备的运行。通过实时监测和负荷预测，电力系统可以优化电力供应，并确保供需平衡。

电力系统基础知识

一、电力系统的构成

一个完整的电力系统由分布各地的各种类型的发电厂、升压和降压变电所、输电线路及电力用户组成，它们分别完成电能的生产、电压变换、电能的输配及使用。

二．电力网、电力系统和动力系统的划分

电力网：由输电设备、变电设备和配电设备组成的网络。

电力系统：在电力网的基础上加上发电设备。

动力系统：在电力系统的基础上，把发电厂的动力部分（例如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统。

三．电力系统运行的特点

一是经济总量大。目前，我国电力行业的资产规模已超过2万多亿，占整个国有资产总量的四分之一，电力生产直接影响着国民经济的健康发展。

二是同时性，电能不能大量存储，各环节组成的统一整体不可分割，过渡过程非常迅速，瞬间生产的电力必须等于瞬间取用的电力，所以电力生产的的发电、输电、配电到用户的每一环节都非常重要。 三是集中性，电力生产是高度集中、统一的，无论多少个发电厂、供电公司，电网必须统一调度、统一管理标准，统一管理办法;安全生产，组织纪律，职业品德等都有严格的要求。

四是适用性，电力行业的服务对象是全方位的，涉及到全社会所有人群，电能质量、电价水平与广大电力用户的利益密切相关。

五是先行性，国民经济发展电力必须先行。

四、电力系统的额定电压

电网电压是有等级的，电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。

我们国家电力系统的电压等级有220/380V、3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。随着标准化的要求越来越高，3 kV、6 kV、20 kV、66 kV也很少使用。供电系统以10 kV、35 kV、为主。输配电系统以110 kV以上为主。发电机过去有6 kV与10 kV两种，现在以10 kV为主，低压用户均是220/380V。

1、电力系统基础知识

 电力系统的构成

 电力系统的额定电压

 电力系统的中性点运行方式

 供电质量的主要指标

 电气主接线方式 电力系统的构成

一个完整的电力系统由分布各地的各种类型的发电厂、升压和降压变电所、输电线路及

电力用户组成，它们分别完成电能的生产、电压变换、电能的输配及使用。

图1－1 电力系统的组成示意图

(35～110)kV

(6～10)kV

0.4kV 厂用变

(6～10)kV 降压变电所 其他电网 发电及升压

(110～500)kV

电力系统的额定电压

电网电压是有等级的，电网的额定电压等级是根据国民经济发展的需要、技术经济的合

理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。 表1－1 我国交流电力网和电气设备的额定电压

电力网和用电设备

额定电压 发电机

额定电压 电力变压器额定电压

一次绕组 二次绕组

低压

V 220/127

380/220

660/380 230

400

690 220/127

380/220

660/380 230/133

400/230

690/400

高压

kV 3

6

10

－

35

63

110

220

330

500

750 3.15

6.3

10.5

13.8,15.75,18,20

－

－

－

－

－

－

－ 3及3.15

6及6.3

10及10.5

13.8,15.75,18,20

35

63

110

220

330

500

750 3.15及3.3

6.3及6.6

10.5及11

－

38.5

69

121

242

363

550

－

1．用电设备

用电设备的额定电压和电网的额定电压一致。实际上，由于电网中有电压损失，致使各

点实际电压偏离额定值。为了保证用电设备的良好运行，国家对各级电网电压的偏差均有严

格规定。显然，用电设备应具有比电网电压允许偏差更宽的正常工作电压范围。

2．发电机

发电机的额定电压一般比同级电网额定电压高出5%，用于补偿电网上的电压损失。
