电动机练习题

1 直流电机原理及拖动

1. 直流电动机的电磁转矩的大小与_________成正比。

A．电机转速 B．主磁通和电枢电流

C．主磁通和转速 D．电压和转速

2. 图示的直流电动机机械特性曲线，是_________励磁方式的电动机。

A．串励

B．他励

C．并励

D．复励

3. 直流电机换向极作用主要是_________。

A．增加电机气隙磁通 B．改善换向，减少换向时火花

C．没有换向极，就成为交流电机 D．稳定电枢电流

4. 并励电动机出现轻载“飞车”的主要原因是_________。

A．电源电压过高 B．电枢绕组流过的电流过大

C．电刷和换向器接触不良 D．励磁绕组断线

5. 直流电机换向极绕组与_________。

A．电枢绕组并联 B．电枢绕组串联

C．并励绕组串联 D．并励绕组并联

6. 同交流异步电机比较，直流电机的最大优点是________。

A．造价低 B．结构简单

C．维修工作量少 D．调速性能好

7. 直流电动机电枢导体中的电流是_______。

A．直流电 B．交流电 C．脉动电流 D．以上均不对

8. 下列调速法不适用于直流电机的是__。

A．在电枢回路的串联可调电阻 B．改变励磁回路中的励磁电阻

C．改变电枢的电压 D．改变定子磁极对数

9. 下列励磁方式的直流电机不能空载运行的是___。P187

A．串励 B．并励 C．他励 D．复励

10. 一般说来，串励、并励、复励三种励磁方式的直流电动机中，机械特性最硬和最软的分别是___。

A．串励／复励 B．复励／并励 C．并励/串励 Ｄ．复励/串励

11. 改变直流电动机的转向方法有________。

A．对调接电源的两根线

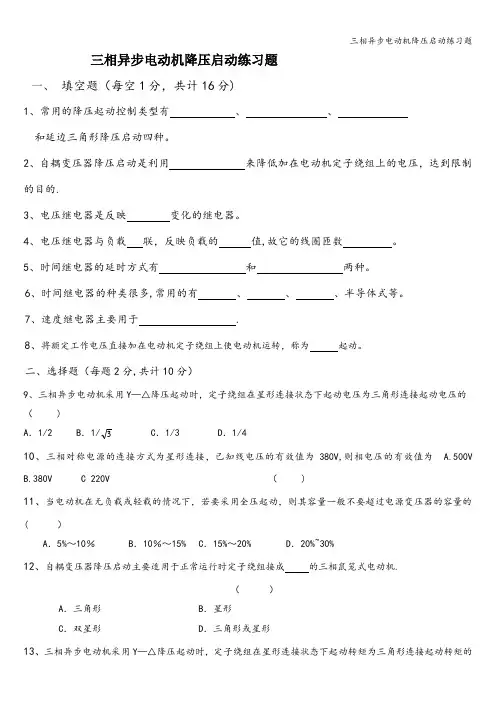

三相异步电动机降压启动练习题

三相异步电动机降压启动练习题

一、 填空题（每空1分，共计16分)

1、常用的降压起动控制类型有 、 、

和延边三角形降压启动四种。

2、自耦变压器降压启动是利用 来降低加在电动机定子绕组上的电压，达到限制

的目的.

3、电压继电器是反映 变化的继电器。

4、电压继电器与负载 联，反映负载的 值,故它的线圈匝数 。

5、时间继电器的延时方式有 和 两种。

6、时间继电器的种类很多,常用的有 、 、 、半导体式等。

7、速度继电器主要用于 .

8、将额定工作电压直接加在电动机定子绕组上使电动机运转，称为 起动。

二、选择题（每题2分,共计10分）

9、三相异步电动机采用Y—△降压起动时，定子绕组在星形连接状态下起动电压为三角形连接起动电压的

（ )

A．1/2 B．1/3 C．1/3 D．1/4

10、三相对称电源的连接方式为星形连接，已知线电压的有效值为380V,则相电压的有效值为 A.500V

B.380V C 220V （ )

11、当电动机在无负载或轻载的情况下，若要采用全压起动，则其容量一般不要超过电源变压器的容量的

( ）

A．5%～10％ B．10％～15% C．15%～20% D．20%~30%

12、自耦变压器降压启动主要适用于正常运行时定子绕组接成 的三相鼠笼式电动机.

精品文档

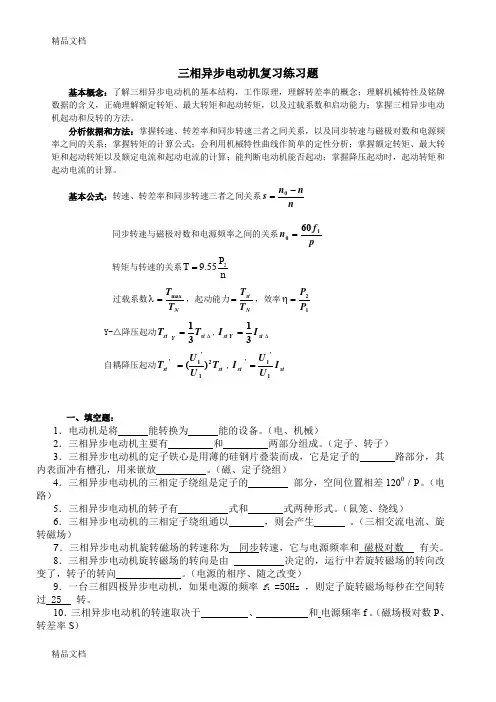

精品文档 三相异步电动机复习练习题

基本概念：了解三相异步电动机的基本结构，工作原理，理解转差率的概念；理解机械特性及铭牌数据的含义，正确理解额定转矩、最大转矩和起动转矩，以及过载系数和启动能力；掌握三相异步电动机起动和反转的方法。

分析依据和方法：掌握转速、转差率和同步转速三者之间关系，以及同步转速与磁极对数和电源频率之间的关系；掌握转矩的计算公式；会利用机械特性曲线作简单的定性分析；掌握额定转矩、最大转矩和起动转矩以及额定电流和起动电流的计算；能判断电动机能否起动；掌握降压起动时，起动转矩和起动电流的计算。

基本公式：转速、转差率和同步转速三者之间关系nnns0

同步转速与磁极对数和电源频率之间的关系pfn1060

转矩与转速的关系29.55PTn

过载系数NTTmax，起动能力NstTT，效率12PP

Y-△降压起动stYstTT31,stYstII31

自耦降压起动ststTUUT21'1')(,ststIUUI1'1'

一、填空题：

1．电动机是将 能转换为 能的设备。（电、机械）

2．三相异步电动机主要有 和 两部分组成。（定子、转子）

3．三相异步电动机的定子铁心是用薄的硅钢片叠装而成，它是定子的 路部分，其内表面冲有槽孔，用来嵌放 。（磁、定子绕组）

4．三相异步电动机的三相定子绕组是定子的 部分，空间位置相差1200 / P。（电路）

5．三相异步电动机的转子有 式和 式两种形式。（鼠笼、绕线）

6．三相异步电动机的三相定子绕组通以 ，则会产生 。（三相交流电流、旋转磁场）

7．三相异步电动机旋转磁场的转速称为 同步转速，它与电源频率和 磁极对数 有关。

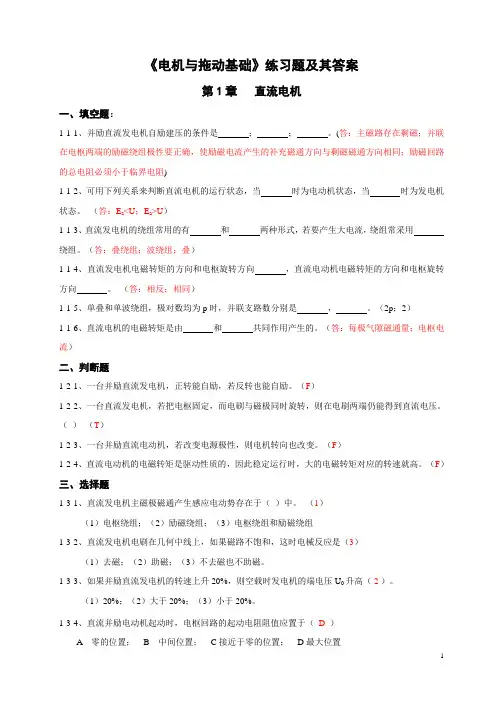

1 《电机与拖动基础》练习题及其答案

第1章 直流电机

一、填空题：

1-1-1、并励直流发电机自励建压的条件是_______；_______；_______。(答：主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)

1-1-2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。 （答：EaU）

1-1-3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。（答：叠绕组；波绕组；叠）

1-1-4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。 （答：相反；相同）

1-1-5、单叠和单波绕组，极对数均为p时，并联支路数分别是_______，_______。（2p；2）

1-1-6、直流电机的电磁转矩是由_______和_______共同作用产生的。（答：每极气隙磁通量；电枢电流）

二、判断题

1-2-1、一台并励直流发电机，正转能自励，若反转也能自励。（F）

1-2-2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。（ ） （T）

1-2-3、一台并励直流电动机，若改变电源极性，则电机转向也改变。（F）

1-2-4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。（F）

三、选择题

1-3-1、直流发电机主磁极磁通产生感应电动势存在于（ ）中。 （1）

（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组

1-3-2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（3）

（1）去磁；（2）助磁；（3）不去磁也不助磁。

1-3-3、如果并励直流发电机的转速上升20%，则空载时发电机的端电压U0升高（ 2 ）。
