钢筋工程基础知识

钢筋基础知识大全

Revised on November 25, 2020

第一篇 钢筋基础知识

NO1：钢筋的分类

钢筋由于品种、规格、型号的不同和在构件中所起的作用不同，在施工中常常有不同的叫法。对一个钢筋工来说，只有熟悉钢筋的分类，才能比较清楚地了解钢筋的性能和在构件中所起的作用，在钢筋加工和安装过程中不致发生差错。

钢筋的分类方法很多，大致如下。

一、按钢筋在构件中的作用

1、受力筋：是指构件中根据计算确定的主要钢筋，包括有：受拉筋、弯起筋、受压筋等。

2、构造钢筋：是指构件中根据构造要求设置的钢筋，包括有：分布筋、箍筋、架立筋、横筋、腰筋等。

二、按钢筋的外形

1、光圆钢筋：钢筋表面光滑无纹路，主要用于分布筋、箍筋、墙板钢筋等。直径6-10mm时一般做成盘圆，直径12mm以上为直条。

2、变形钢筋：钢筋表面刻有不同的纹路，增强了钢筋与混凝土的粘结力，主要用于柱、梁等构件中的受力筋。变形钢筋的出厂长度有9m、12m两种规格。

3、钢丝：分冷拔低碳钢丝和碳素高强钢丝两种，直径均在5mm以下。

4、钢绞线：有3股和7股两种，常用于预应力钢筋混凝土构件中。

三、按钢筋的强度

在钢筋混凝土结构中常用的是热轧钢筋，热轧钢筋按强度可分为四级，HPB235（Ⅰ级钢），其屈服强度标准值为235MPa；HRB335（Ⅱ级钢），其屈服强度标准值为335MPa；HRB400（Ⅲ级钢），其屈服强度标准值为400MPa；RRB400（Ⅳ级钢），其屈服强度标准值为400MPa。现浇楼板的钢筋和梁柱的箍筋多采用HPB235级钢筋；梁柱的受力钢筋多采用HRB335、HRB400、 RRB400级钢筋。

NO2：钢筋混凝土结构原理

混凝土和天然石材一样，是一种脆性材料，钢筋是一种弹性材料，如果将钢筋放到混凝土中就可运用到工程结构上的重要部位。这种配有钢筋的混凝土叫做钢筋混凝土。

一、钢筋混凝土结构的工作原理

为什么要将钢筋和混凝土这两种材料结合在一起工作呢其目的是为了充分利用材料的各自优点，提高结构承载能力。因为混凝土的抗压能力较强，而抗拉能力却很弱。钢筋的抗拉和抗压能力都很强。把这两种材料结合在一起共同工作，充分发挥了混凝土的抗压性能和钢筋的抗拉性能。我们把凡是由钢筋和混凝土组成的结构构件统称为钢筋混凝土结构。

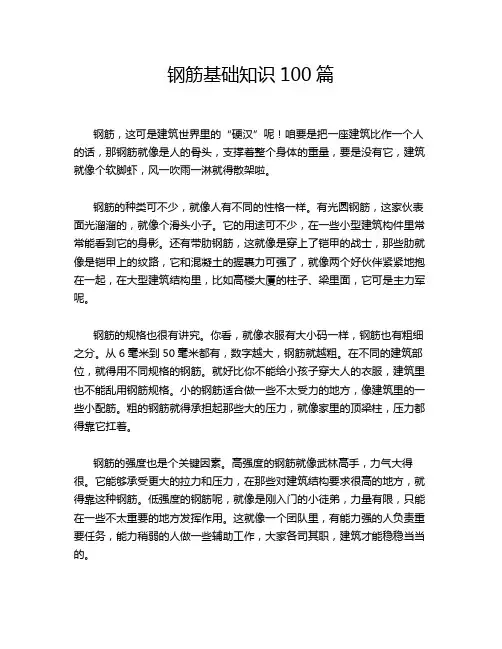

钢筋基础知识100篇

钢筋，这可是建筑世界里的“硬汉”呢！咱要是把一座建筑比作一个人的话，那钢筋就像是人的骨头，支撑着整个身体的重量，要是没有它，建筑就像个软脚虾，风一吹雨一淋就得散架啦。

钢筋的种类可不少，就像人有不同的性格一样。有光圆钢筋，这家伙表面光溜溜的，就像个滑头小子。它的用途可不少，在一些小型建筑构件里常常能看到它的身影。还有带肋钢筋，这就像是穿上了铠甲的战士，那些肋就像是铠甲上的纹路，它和混凝土的握裹力可强了，就像两个好伙伴紧紧地抱在一起，在大型建筑结构里，比如高楼大厦的柱子、梁里面，它可是主力军呢。

钢筋的规格也很有讲究。你看，就像衣服有大小码一样，钢筋也有粗细之分。从6毫米到50毫米都有，数字越大，钢筋就越粗。在不同的建筑部位，就得用不同规格的钢筋。就好比你不能给小孩子穿大人的衣服，建筑里也不能乱用钢筋规格。小的钢筋适合做一些不太受力的地方，像建筑里的一些小配筋。粗的钢筋就得承担起那些大的压力，就像家里的顶梁柱，压力都得靠它扛着。

钢筋的强度也是个关键因素。高强度的钢筋就像武林高手，力气大得很。它能够承受更大的拉力和压力，在那些对建筑结构要求很高的地方，就得靠这种钢筋。低强度的钢筋呢，就像是刚入门的小徒弟，力量有限，只能在一些不太重要的地方发挥作用。这就像一个团队里，有能力强的人负责重要任务，能力稍弱的人做一些辅助工作，大家各司其职，建筑才能稳稳当当的。

咱再说说钢筋的连接。钢筋连接就像把两根筷子接在一起，得接得牢固才行。有绑扎连接，这就像用绳子把两根东西绑在一起，简单方便，但是牢固程度相对有限。还有焊接连接，这就像把两根铁条熔在一起，连接得很结实，不过对技术要求比较高，就像做一道精细的菜肴，火候和技术都得掌握好。机械连接呢，就像是给钢筋安上了个特殊的接头，方便快捷又牢固。

在建筑工地上，钢筋的放置也很有学问。它不能乱摆乱放，得按照设计的要求来。这就像下棋一样，每个棋子都有自己的位置。钢筋在梁里得有它的排列方式，在柱子里又有不同的布局。要是放错了，那建筑的受力就会出问题，就像人走路姿势不对，时间长了肯定会摔倒的。

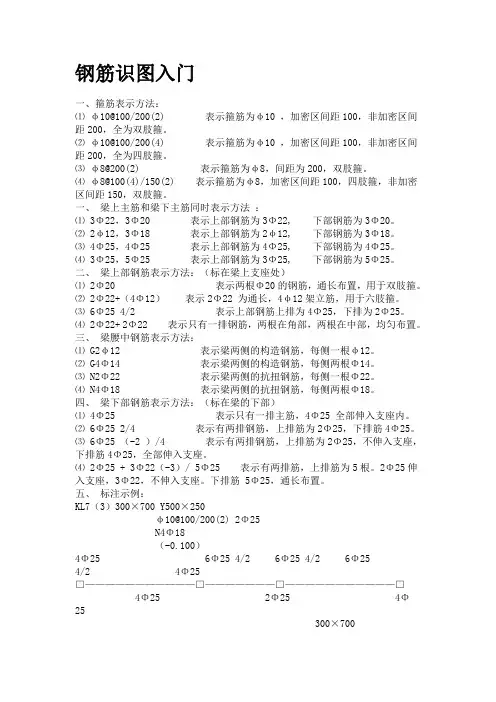

钢筋识图入门

一、箍筋表示方法：

⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、 梁上主筋和梁下主筋同时表示方法 ：

⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、 梁上部钢筋表示方法：（标在梁上支座处）

⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、 梁腰中钢筋表示方法：

⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、 梁下部钢筋表示方法：（标在梁的下部）

⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

钢筋基础知识

一、钢筋计算的分类以及钢筋图集

工程的钢筋计算可以划分为几个部分：基础钢筋、主体钢筋、楼梯、二次结构钢筋。

基础钢筋根据基础的类型不同分为：独立基础、条形基础、筏型基础及桩承台基础。主要图集是：04G101-3、08G101-5、06G101-6，今年刚出的图集11G101-3把这三本图集合并为一本，学习基础钢筋节点时可以将这四本图集参照学习。

主体工程可以根据构件类型分为：墙、梁、板、柱。其中墙、梁、柱的钢筋节点图集是03G101-1，板的钢筋节点图集是04G101-4。今年刚出的图集11G101-1将上两本图集合并为一本。06G901-1也是关于现浇砼框架、剪力墙、框架-剪力墙的图集，可以互相参照学习。

二次结构主要有构造柱、圈梁、墙拉筋、门窗过梁等。现在对于二次结构的相关图集很混乱，在二次结构的钢筋计算上的争议是最多的也是最大的。以前一个工程的二次结构的钢筋含量在2-3kg/㎡，但是以后的趋势是二次结构的钢筋含量越来越大。例如：连云港万润园二期B、C组团的二次结构含量达到了10kg/㎡左右。对于二次结构的钢筋计算如果图纸没有明确的节点，需要查找对于结算有利的图集

节点在工程过程中予以确认，现场施工时找到节约的图集施工。二次结构的主要图籍有：苏G02-2004-建筑物抗震构造详图、04G329-3建筑物抗震构造详图（砖墙楼房）等。 在计算人防地下室时，需要按人防节点施工，主要的图籍是防空地下室设计荷载及结构构造-07FG01。人防地下室的锚固长度、梁板节点和非人防的都有区别。

学习钢筋还要对和钢筋相关的规范进行学习,主要有：GB50010-2022混凝土结构设计规范、11G329-1建筑物抗震构造详图(多层和高层钢砼房屋)、江苏省的J10687-2006住宅工程质量通病控制标准、JGJ107-2003钢筋机械连接通用技术规程、GB50204-2002混凝土质量验收规范等。

二、钢筋的锚固、搭接和抗震等级：1．受拉钢筋的最小锚固长度la
