吊耳的选用及受力计算

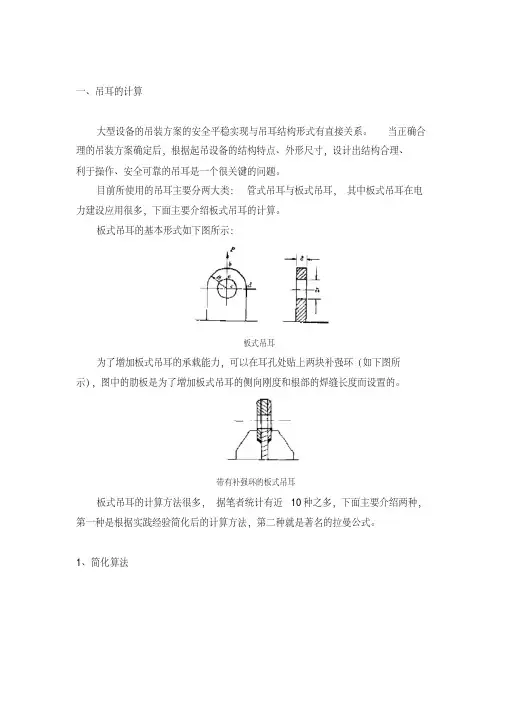

一、吊耳的计算

大型设备的吊装方案的安全平稳实现与吊耳结构形式有直接关系。当正确合理的吊装方案确定后，根据起吊设备的结构特点、外形尺寸，设计出结构合理、

利于操作、安全可靠的吊耳是一个很关键的问题。目前所使用的吊耳主要分两大类：管式吊耳与板式吊耳，其中板式吊耳在电

力建设应用很多，下面主要介绍板式吊耳的计算。板式吊耳的基本形式如下图所示：

板式吊耳为了增加板式吊耳的承载能力，可以在耳孔处贴上两块补强环（如下图所

示），图中的肋板是为了增加板式吊耳的侧向刚度和根部的焊缝长度而设置的。

带有补强环的板式吊耳板式吊耳的计算方法很多，据笔者统计有近10种之多，下面主要介绍两种，

第一种是根据实践经验简化后的计算方法，第二种就是著名的拉曼公式。

1、简化算法

(1)拉应力计算

如上图所示，拉应力的最不利位置在c－d断面，其强度计算公式为：

2()PRr

其中：σ—c-d截面的名义应力，

P—吊耳荷载，N

[σ]—许用应力，MPa，一般情况下，1.5s

（2）剪应力计算

如图所示，最大剪应力在a-b断面，其强度计算公式为：

()pPARr

式中：[τ]—许用剪应力，MPa ，3

（3）局部挤压应力计算

局部挤压应力最不利位置在吊耳与销轴结合处，其强度计算公式为：

ccPd式中：c：许用挤压应力，MPa，1.4c。

（4）焊缝计算：

A：当吊耳受拉伸作用，焊缝不开坡口或小坡口，按照角焊缝计算：

hhewkPhl

P—焊缝受力， N

k—动载系数，k=1.1，

eh—角焊缝的计算厚度，0.7efhh，fh为焊角尺寸，mm；

wl—角焊缝的计算长度，取角焊缝实际长度减去2fh，mm；

h—角焊缝的抗压、抗拉和抗剪许用应力，2h ,为母材的基本许

用应力。

B：当吊耳受拉伸作用，焊缝开双面坡口，按照对接焊缝计算：

(2)hhkPL

式中：k—动载系数，k=1.1；

L—焊缝长度，mm；

δ—吊耳板焊接处母材板厚，mm；h—对接焊缝的纵向抗拉、抗压许用应力，0.8h，为母材的基

本许用应力。

龙源期刊网

综合管廊支架选用及其受力计算

作者：韩军伟 王玉玲

来源：《消费导刊》2018年第14期

摘要：随着城市建设的快速发展，城市中综合管廊工程规模越来越大，建设也越来越规范。由于综合管廊工程非常复杂，涉及的方面比较多，因此，在工程中仍然有很多地方需要研究，在这其中有一方面非常值得研究，那就是综合管廊的支架项目。综合管廊的支架选择受多种因素所影响，支架大体可以分为两部分，一部分为电力通信使用的支架，另一部分是与热力相关所使用的支架。

关键词：综合管廊 支架选用 受力计算

一、引言

通常情况下，使用钢筋混凝土结构作为综合管廊的主体，为了确保主体结构的稳定性，需要将混凝土埋一定的深度才行。主体结构只要保证稳定性即可达到要求，在实际应用中，其重点还是在于管廊内部的设计，其中管线设计是其中重要的一项内容，管线的设计分两部分组成。分别是管道的支墩和线缆的支架。其中管道的支墩结构简单、受力明显，因此只要达到受力要求即可；然而线缆的支架设计影响的因素有很多，如支架的形状和材料；支架的受力是否均匀，是否会造成管廊的主体稳定性不合格等等。因此本文作者通过对支架的材料、形状等要求入手，对综合管廊中所需支架的标准进行全面分析，总结出支架的要求以及受力的计算。

二、综合管廊支架的材料和形状的要求

因为综合管廊有一百年的使用要求，所以对其支架的材料必须满足这个基本要求，材料的选择则不能随便，必须具备防火、耐腐蚀、强度高等要求。此外使用时必须有相关部门的检测报告和技术说明。其中对于电力通信和热力的支架。由于其要求不一样所以支架的选择也有一定的不同。用于电力通信的支架一般有两种选择，一是金属支架：另一是玻璃钢等复合材料的支架。金属支架通常情况下会选用钢支架、铸铁支架、铝合金支架。这三种支架都有自身的优缺点。其中铸铁支架的费用比较少。但是耐腐性方面会比较差，并且自身的重量很大；铝合金支架的重量轻，耐久性也比较强，并且也不导电，在对支架重量方面有要求的地方可以选用此支架，但是费用相对要高一些。无论选择哪种支架，其表面必须做一定的防腐，并且金属材质的支架在安装时一定要接地。玻璃钢等复合材料支架的优点很多，其中有强度高、自身重量较轻，耐腐蚀性强等优点：缺点就是老化现象比较严重。由于自身的优势，所以目前这种支架的使用越来越多。用于热力支架一般没有那么复杂。当地面空间不足的时候。热力管理才需要使用支架。其热力支架有以下几种方式，其中包括：固定支架、可移动的支架、导向支架等。不管使用哪种方式的支架，通常情况下其材质都会选择钢结构，因为热力管道对支架受力的要求比较高。 龙源期刊网

计算内容链接技术参数表

吊车站位计算校核吊车站位校核计算!A1钢丝绳技术参数及报废标准

侧壁板式吊耳计算SP型吊耳校核计算!A1钢材力学性能参数及标准吊耳

顶部板式吊耳计算TP型吊耳校核计算!A1吊装用CAD图

轴式吊耳校核计算轴式吊耳校核计算!A1

钢丝绳选型计算钢丝绳选型计算!A1目 录

链接

钢丝绳技术参数及报废标准!A1

钢材和焊缝的应力和许用应力及各种标准吊耳!A1

吊装用CAD图!A1

吊耳使用说明

钢板许用应力查表:113MPA重物平面图侧面图钢管A-A截面

计算公式：σ＝N／S1 σ≤［σ］

式中：σ――拉应力

N――荷载

S1――A-A断面处的截面积

［σ］――钢材允许拉应力

［σ］=113MPA=吨/cm2。

如图，A-A短截面面积S1 =(25mm*8mm)=2cm2。

按照计算公式：N=σ* S1=*2=吨

同理：采用δ=10mm钢板制作，N=σ* S1=*=吨

故我单位使用δ=8mm制作的吊耳吊装×80%=吨以下的重物；

使用δ=10mm制作的吊耳吊装×80%=吨以下的重物。
