高压电气试验试题

高压电工作业测试题一、单选题（共46题，每题1分，共46分）1.继电保护的（）是指发生了属于它该动作的故障，它能可靠动作而在不该动作时，它能可靠不动。

A、可靠性B、速动性C、选择性正确答案：A2.在工作中，电能的常用单位符号是（）。

A、WB、kWC、kW/h正确答案：C3.变压器是一种（）的电气设备，它利用电磁感应原理将一种电压等级的交流电转变成同频率的另一种电压等级的交流电。

A、运动B、静止C、滚动正确答案：B4.如果在交接班过程中，有事故要处理，仍由（）负责处理，必要时可请接班人员协助工作。

A、接班人员B、交班人员C、调度员正确答案：B5.一张倒闸操作票最多只能填写（）操作任务。

A、一个B、二个C、三个正确答案：A6.装设剩余电流保护器虽然是一种很有效的触电防护措施，但不能作为单独的（）触电的防护手段，它必须和基本防护措施一起做好。

A、跨步电压B、基本防护C、直接接触正确答案：C7.停电检修线路，应将所有（）及联络断路器和隔离开关都拉开。

A、电源B、接地刀闸C、断路器正确答案：C8.额定电压是指高压断路器正常工作时所能承受的电压等级，它决定了断路器的（）。

A、通断能力B、耐热程度C、绝缘水平正确答案：C9.下列电缆编号属于 35kVI 段电压互感器间隔的是（）。

A、2YYHB、1UYHC、2UYH正确答案：B10.高压熔断器熔体中间焊有（）的小锡(铅)球。

A、升高熔点B、保持熔体材料熔点C、降低熔点正确答案：C11.下列电缆编号属于 110KVII 段电压互感器间隔的是（）。

A、2YYHB、2UYHC、1UYH正确答案：A12.变压器容量在（）kVA 以下的变压器、当过电流保护动作时间大于0.5s 时，用户 3-10kV 配电变压器的继电保护，应装设电流速断保护。

A、6300B、8000C、10000正确答案：C13.SFZ-10000/110 表示三相自然循环风冷有载调压，额定容量为（）kVA，高压绕组额定电压110kV 电力变压器。

一、填空题（每空1分，共分）1．油浸式变压器内部潜伏性故障，一般可分为（过热）性故障和（放电）性故障两类。

2. 进行变压器空载试验时，从试品的一侧加额定频率、额定电压的正弦波，其余各侧（开路），试验中处于地电位的线端和外壳都应（接地），空载电流应取三相电流的平均值。

3. 变压器负载试验的数据与（温度）有关，试验前应测量绕组的直流电阻并求出平均温度，连接绕组的短路线必须尽可能地（短），其截面应不小于被短路绕组出线的（截面），连接处要接触良好。

4. 进行变压器的负载试验时，变压器高压或中压侧出线套管有环形电流互感器时，应将副边（短接）。

5. 110KV以上串级电压互感器的铁芯具有一定的电位，因此铁芯穿心螺丝的一端与铁芯采用金属压接，另一端则（绝缘），以保证穿心螺丝的电位不悬浮，又不短路。

6. 采用电阻分压或电容分压时，为了不影响电路里的工况，电压表的（电阻）应尽可能的大些。

7. 进行高压电机定子绕组直流泄露电流时，泄露电流随时间的增长而升高，说明有（高阻性）缺陷和绝缘分层、松弛，或潮气侵入绝缘内部。

8. 进行高压电机定子绕组直流耐压时，若电压升高到某一程度，泄露电流出现剧烈摆动，一般表明绝缘有（局部）缺陷，在槽口或端部绝缘离地近处，或出线套管大部分有裂纹等。

9. 发电机及调相机的转子处于定子膛内时的交流阻抗值，一般比转子处在膛外时（大）。

10. 对于转子绕组存在一点接地，或对水内冷转子绕组作阻抗测量时，一定要通过（隔离）变压器加压，并在转子轴上加装（接地线），以保证测量安全。

11. 发电机定子绕组的吸收比，对于沥青浸胶及烘烤云母绝缘，不应小于（1.3）；对于环氧粉云母绝缘，不应小于（1.6）；对于水内冷发电机，自行规定。

12. 使用示波器时，被测信号的（幅值）和（频率）均不得超过示波器的允许范围。

13. 运行中有铅包和钢带铠装的电力电缆，应将铅包和钢带可靠（接地）。

14. 中性点直接接地的低压电网中，电力设备外壳与零线连接，称为（接零保护），电力设备外壳不与零线连接，而与独立的接地装置连接，称为（接地保护）。

高压电工作业测试题（含答案）一、单选题（共46题，每题1分，共46分）1.摇表测量绝缘电阻时，摇动手柄的转速应保持在（）r/min，直至表针稳定时读出数据。

A、120B、100C、150正确答案：A2.在全部停电和部分停电的电气设备上工作时，必须完成的技术措施有:（）、验电、挂接地线、装设遮栏和悬挂标示牌。

A、设置安全措施B、停电C、放电正确答案：B3.当不知道被测电流的大致数值时，应该先使用（）量程的电流表试测。

A、较大B、中间C、较小正确答案：A4.断路器的工作状态(断开或闭合)是由（）控制的。

A、工作电压B、操动机构C、负荷电流正确答案：B5.10m 电杆埋设深度宜（）。

A、1.5mB、1.9mC、1.7m正确答案：C6.阅读（）的顺序是:先交流后直流再信号，从上而下，从左到右，层次分明。

A、展开图B、安装图C、原理图正确答案：A7.降低杆塔接地电阻，线路的跳闸率（）。

A、增大B、不变化C、降低正确答案：C8.在三相四线式 380V 电源供电的电气设备或者单相设备与三相设备共用的电路，应选择（）漏电保护装置。

A、三相三极和单相二极两种B、三相三极式C、三相四极式正确答案：C9.架空线路导线通过的（）不应超过其允许电流。

A、最大负荷电流B、短路电流C、额定电流正确答案：A10.断路器应有标出（）等内容的制造厂铭牌。

A、基本参数B、设备说明C、安全提示正确答案：A11.规定在磁体外部，磁力线的方向是（）。

A、由 N 极出发到无穷远处B、由 N 极到达 S 极C、由 S 极到达 N 极正确答案：B12.断路器的额定电流是指在规定环境温度下，断路器长期允许通过的（）。

A、最大工作电流B、短路电流C、最小工作电流正确答案：A13.电源进线电压为 10KV 的用户，一般总降压变压所将 10KV 电压降低到（）V 后，然后经低压配电线路供电到各用电场所，供给低压用电设备用电。

A、380/260B、380/220C、500/400正确答案：B14.变压器容量在（）kVA 以下的变压器、当过电流保护动作时间大于0.5s 时，用户 3-10kV 配电变压器的继电保护，应装设电流速断保护。

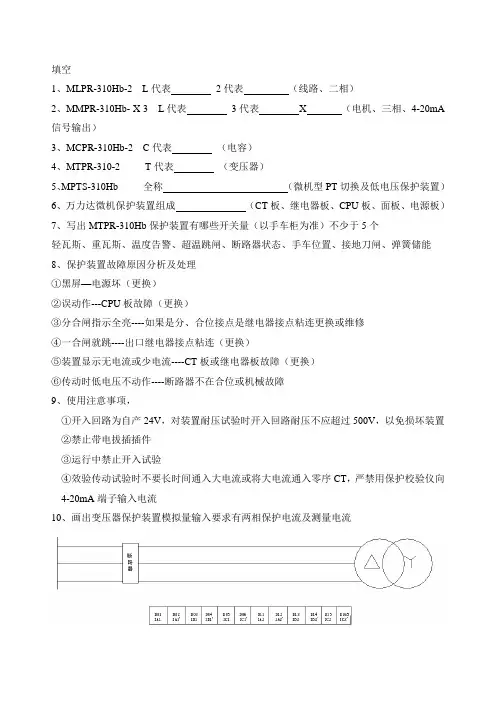

1、MLPR-310Hb-2 L代表2代表（线路、二相）
2、MMPR-310Hb- X 3 L代表3代表X （电机、三相、4-20mA 信号输出）
3、MCPR-310Hb-2 C代表（电容）
4、MTPR-310-2 T代表（变压器）
5、MPTS-310Hb 全称（微机型PT切换及低电压保护装置）
6、万力达微机保护装置组成（CT板、继电器板、CPU板、面板、电源板）
7、写出MTPR-310Hb保护装置有哪些开关量（以手车柜为准）不少于5个
轻瓦斯、重瓦斯、温度告警、超温跳闸、断路器状态、手车位置、接地刀闸、弹簧储能
8、保护装置故障原因分析及处理
①黑屏—电源坏（更换）
②误动作---CPU板故障（更换）
③分合闸指示全亮----如果是分、合位接点是继电器接点粘连更换或维修
④一合闸就跳----出口继电器接点粘连（更换）
⑤装置显示无电流或少电流----CT板或继电器板故障（更换）
⑥传动时低电压不动作----断路器不在合位或机械故障
9、使用注意事项，
①开入回路为自产24V，对装置耐压试验时开入回路耐压不应超过500V，以免损坏装置
②禁止带电拔插插件
③运行中禁止开入试验
④效验传动试验时不要长时间通入大电流或将大电流通入零序CT，严禁用保护校验仪向4-20mA端子输入电流
10、画出变压器保护装置模拟量输入要求有两相保护电流及测量电流。
