煤制乙醇生产工艺

科技与社会194▲2016年4月号上

煤制甲醇生产工艺

方　懿

甲醇是一种极重要的有机化工原料，也是一种燃料，

是碳化学的基础产品，在国民经济中占有十分重要的地位。

近年来，随着甲醇下属产品的开发，特别是甲醇燃料的推

广应用，甲醇的需求大幅度上升。一、甲醇制造工艺的发展现状

1923年德意志BASF公司利用高压法制造出了甲

醇并使其工业化生产，这一方法在甲醛制造工艺的历

史上延续了40余年。二十世纪六十年代英国ICI公司

开创了低压法和中压法工艺制造甲醇的先河，低压法

制造甲醇的能耗相比高压法大大降低，生产装置变得

简约，单系列反应器生产能力大大提高。以1971年德

国Lurgi公司使用天然气渣油为原料的低压法工艺制

造甲醇，国际新建制造甲醇装置开始采用低压法工艺。

20世纪后期液相法（LPMEOH）工艺的出现，改变了

甲醇制造依赖于以天然气为资源的制造模式，液相法采

用浆态反应器适用于现代气流床煤气化炉生产的低H2/

（CO+CO2）比的原料气，在成本上和天然气取得竞争优

势。也为煤制甲醇工艺在我国的大力发展创造了条件，在

很长一段时间内，我国甲醇制造工艺的重要原料依旧来自

于煤炭。二、发展煤制甲醇工艺的必要性

（一）进口源存在不稳定性甲醇生产的主要原料是CO和H2，制造过程中废气

和废物几乎为零。目前，储备天然气含量极大的俄罗斯、

中东地区国家主要采用天然气为原料生产甲醇。

（二）我国具备资源优势我国的一次能源结构是“富煤贫油少气”，虽然新疆

地区含有大量天然气，但是不利于采集，虽然俄罗斯是我

国邻国但是在天然气价格谈判上屡屡不善而终。加之国际

由原价格几经波折高居不下，煤炭资源的利用成为我国制

造甲醇优先发展的项目。

（三）甲醇的应用甲醇是重要的有机化工原料，同样也是一种优质的燃

料，是碳一化学产品的基础所在，在国民经济的发展过程

中扮演着十分重要的角色。改革开放以来，我国对于甲醇

的下属产品需求量持续增加。单是甲醛的年需求量已经高

达150万吨，大力发展使用甲醇为基础原料的甲醛产品时

２０　４　月＿　１年１月黼　中国化工贸易　Ｃｈｉｎａ　Ｃｈｅｍｉｃａｌ　Ｔｒａｄｅ　豢工＝艺设备　

浅析年产２Ｏ万吨煤制甲醇生产工艺初步设计　

李风莲　

（冀中能源峰峰集团峰煤焦化公司，河北邯郸０５６２００）　

以投资成本，生产成本，产品收率为依据，选择中压法为生产甲　

醇的工艺，用ＣＯ和Ｈ　在加热压力下，在催化剂作用下合成甲醇，其　

主要反应式为：　

ＣＯ＋Ｈ２　ＣＨ３ＯＨ　

经过净化的原料气，经预热加压，于５　Ｍｐａ、２２０℃下，从上到　

下进入Ｌｕｒｇｉ反应器，在铜基催化剂的作用下发生反应，出口温度为　

２５０　ｏＣ左右，甲醇７％左右，因此，原料气必须循环。　

甲醇的合成是可逆放热反应，为使反应达到较高的转化率，应迅　

速移走反应热，本设计采用Ｌｕｒｇｉ管壳式反应器，管程走反应气，壳　

程走４ＭＰａ的沸腾水。　

一、甲醇合成塔的选择　

甲醇合成反应器实际是甲醇合成系统中最重要的设备。从操作结　

构，材料及维修等方面考虑。借鉴大型甲醇合成企业的经验，　（大型　

装置不宜选用激冷式和冷管式），设计选用固定管板列管合成塔。　

二、甲醇合成工艺流程　

来自脱碳装置的新鲜气（４Ｏ℃，３．４ＭＰａ）与循环气一起经甲醇合　

成气压缩机（Ｃ７００１）压缩至５．１４ＭＰａ后，经过入塔气预热器　

（Ｅ７００１）加热到２２５℃，进入甲醇合成塔（Ｒ７００１）内，甲醇合成气　

在催化剂作用下发生如下反应：　

ＣＯ＋２Ｈ２＝ＣＨ３ＯＨ＋Ｑ　

ＣＯ２＋３Ｈ２＝ＣＨ３ＯＨ＋Ｈ２Ｏ＋Ｑ　甲醇合成塔（Ｒ７００１）为列管式等温反应器，管内装有ＸＮＣ一９８　

型甲醇合成催化剂，管外为沸腾锅炉水。　

反应放出大量的热，通过列管管壁传给锅炉水，产生大量中压蒸　

汽（３．９ＭＰａ饱和蒸汽），减压后送至蒸汽管网。副产蒸汽确保了甲醇　

合成塔内反应趋于恒定，且反应温度也可通过副产蒸汽的压力来调节。　

｛ｆ　ｌ蕞　鲥ｊ　。　静盘　成｛，兰漪　，　

ｉ　磅州　姆Ｉ税　２热爱魏嚣３　髓抄　Ｋ疑热嚣　４　拳跨端』豁　“　静爵成塔　

龙源期刊网

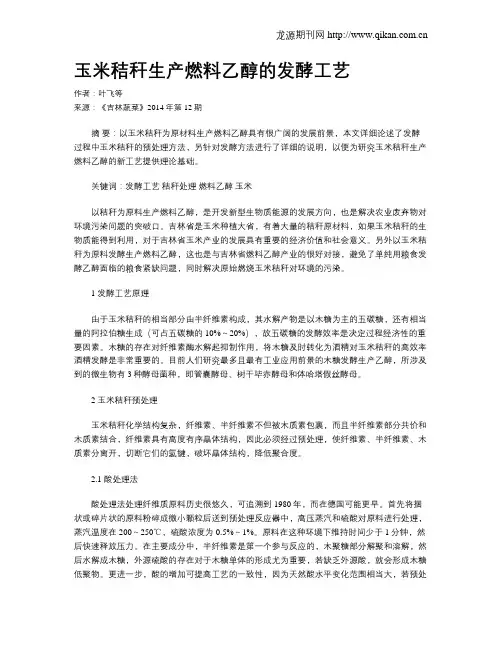

玉米秸秆生产燃料乙醇的发酵工艺

作者：叶飞等

来源：《吉林蔬菜》2014年第12期

摘 要：以玉米秸秆为原材料生产燃料乙醇具有很广阔的发展前景，本文详细论述了发酵过程中玉米秸秆的预处理方法，另针对发酵方法进行了详细的说明，以便为研究玉米秸秆生产燃料乙醇的新工艺提供理论基础。

关键词：发酵工艺 秸秆处理 燃料乙醇 玉米

以秸秆为原料生产燃料乙醇，是开发新型生物质能源的发展方向，也是解决农业废弃物对环境污染问题的突破口。吉林省是玉米种植大省，有着大量的秸秆原材料，如果玉米秸秆的生物质能得到利用，对于吉林省玉米产业的发展具有重要的经济价值和社会意义。另外以玉米秸秆为原料发酵生产燃料乙醇，这也是与吉林省燃料乙醇产业的很好对接，避免了单纯用粮食发酵乙醇面临的粮食紧缺问题，同时解决原始燃烧玉米秸秆对环境的污染。

1 发酵工艺原理

由于玉米秸秆的相当部分由半纤维素构成，其水解产物是以木糖为主的五碳糖，还有相当量的阿拉伯糖生成（可占五碳糖的10%～20%），故五碳糖的发酵效率是决定过程经济性的重要因素。木糖的存在对纤维素酶水解起抑制作用，将木糖及时转化为酒精对玉米秸秆的高效率酒精发酵是非常重要的。目前人们研究最多且最有工业应用前景的木糖发酵生产乙醇，所涉及到的微生物有3种酵母菌种，即管囊酵母、树干毕赤酵母和体哈塔假丝酵母。

2 玉米秸秆预处理

玉米秸秆化学结构复杂，纤维素、半纤维素不但被木质素包裹，而且半纤维素部分共价和木质素结合，纤维素具有高度有序晶体结构，因此必须经过预处理，使纤维素、半纤维素、木质素分离开，切断它们的氢键，破坏晶体结构，降低聚合度。

2.1 酸处理法

酸处理法处理纤维质原料历史很悠久，可追溯到1980年，而在德国可能更早。首先将捆状或碎片状的原料粉碎成微小颗粒后送到预处理反应器中，高压蒸汽和硫酸对原料进行处理，蒸汽温度在200～250℃，硫酸浓度为0.5%～1%。原料在这种环境下维持时间少于1分钟，然后快速释放压力。在主要成分中，半纤维素是第一个参与反应的，木聚糖部分解聚和溶解，然后水解成木糖，外源硫酸的存在对于木糖单体的形成尤为重要，若缺乏外源酸，就会形成木糖低聚物。更进一步，酸的增加可提高工艺的一致性，因为天然酸水平变化范围相当大，若预处龙源期刊网

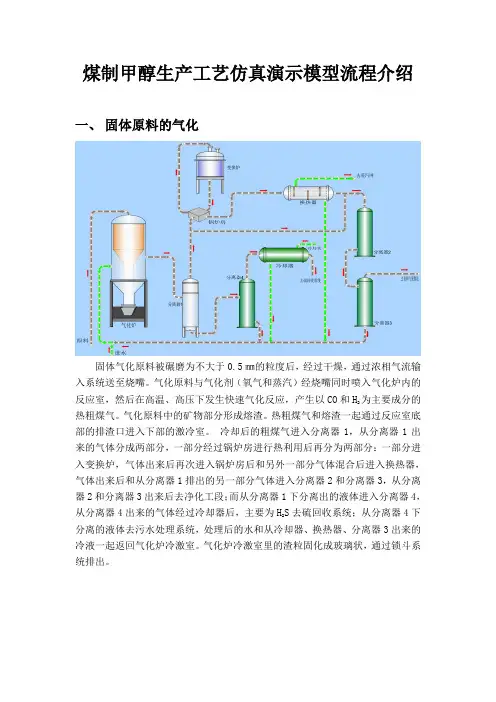

煤制甲醇生产工艺仿真演示模型流程介绍

一、 固体原料的气化

固体气化原料被碾磨为不大于0.5㎜的粒度后，经过干燥，通过浓相气流输入系统送至烧嘴。气化原料与气化剂（氧气和蒸汽）经烧嘴同时喷入气化炉内的反应室，然后在高温、高压下发生快速气化反应，产生以CO和H2为主要成分的热粗煤气。气化原料中的矿物部分形成熔渣。热粗煤气和熔渣一起通过反应室底部的排渣口进入下部的激冷室。 冷却后的粗煤气进入分离器1，从分离器1出来的气体分成两部分，一部分经过锅炉房进行热利用后再分为两部分：一部分进入变换炉，气体出来后再次进入锅炉房后和另外一部分气体混合后进入换热器，气体出来后和从分离器1排出的另一部分气体进入分离器2和分离器3，从分离器2和分离器3出来后去净化工段；而从分离器1下分离出的液体进入分离器4，从分离器4出来的气体经过冷却器后，主要为H2S去硫回收系统；从分离器4下分离的液体去污水处理系统，处理后的水和从冷却器、换热器、分离器3出来的冷液一起返回气化炉冷激室。气化炉冷激室里的渣粒固化成玻璃状，通过锁斗系统排出。

二、 原料气的变换
